皮卡货箱钢卷杆防滚架结构设计

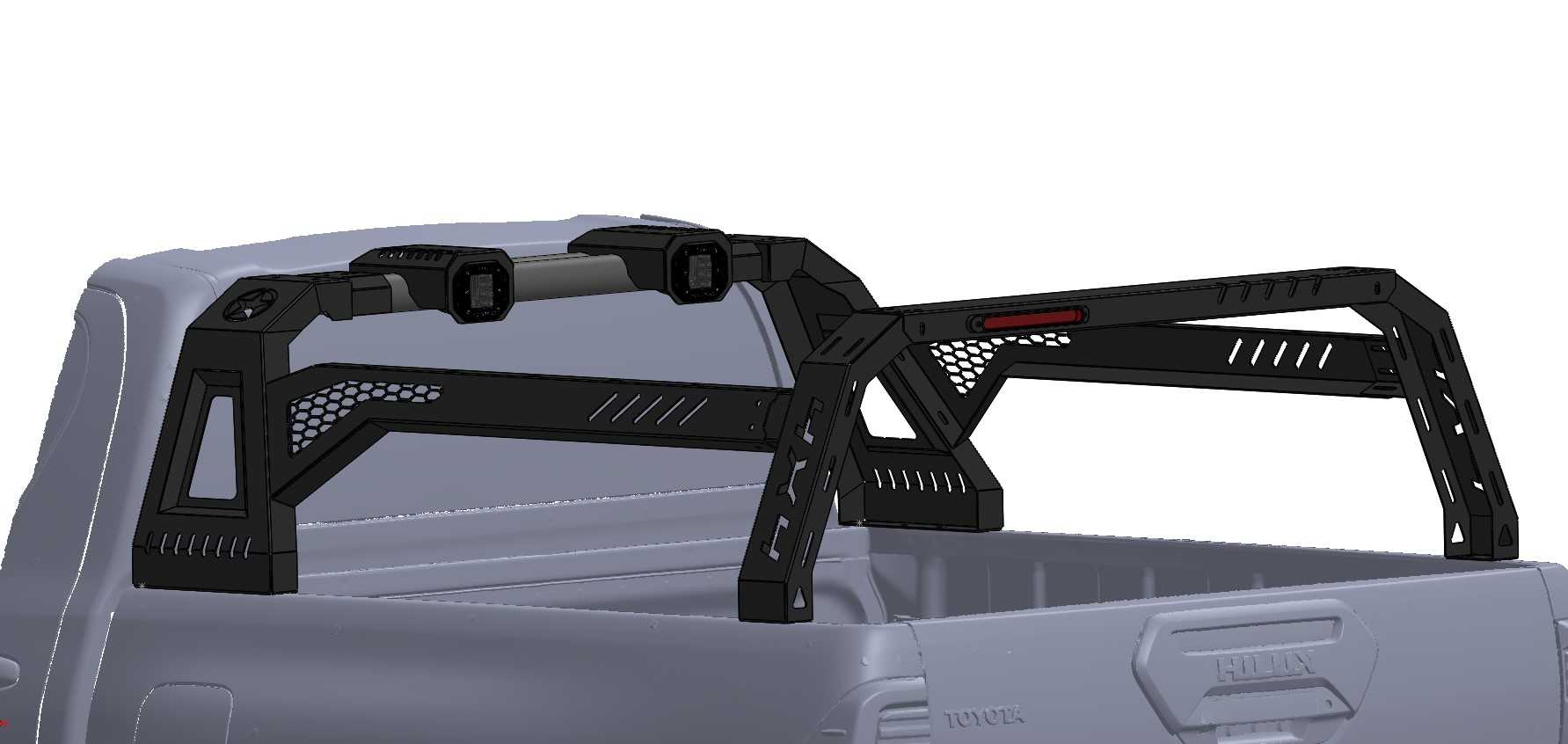

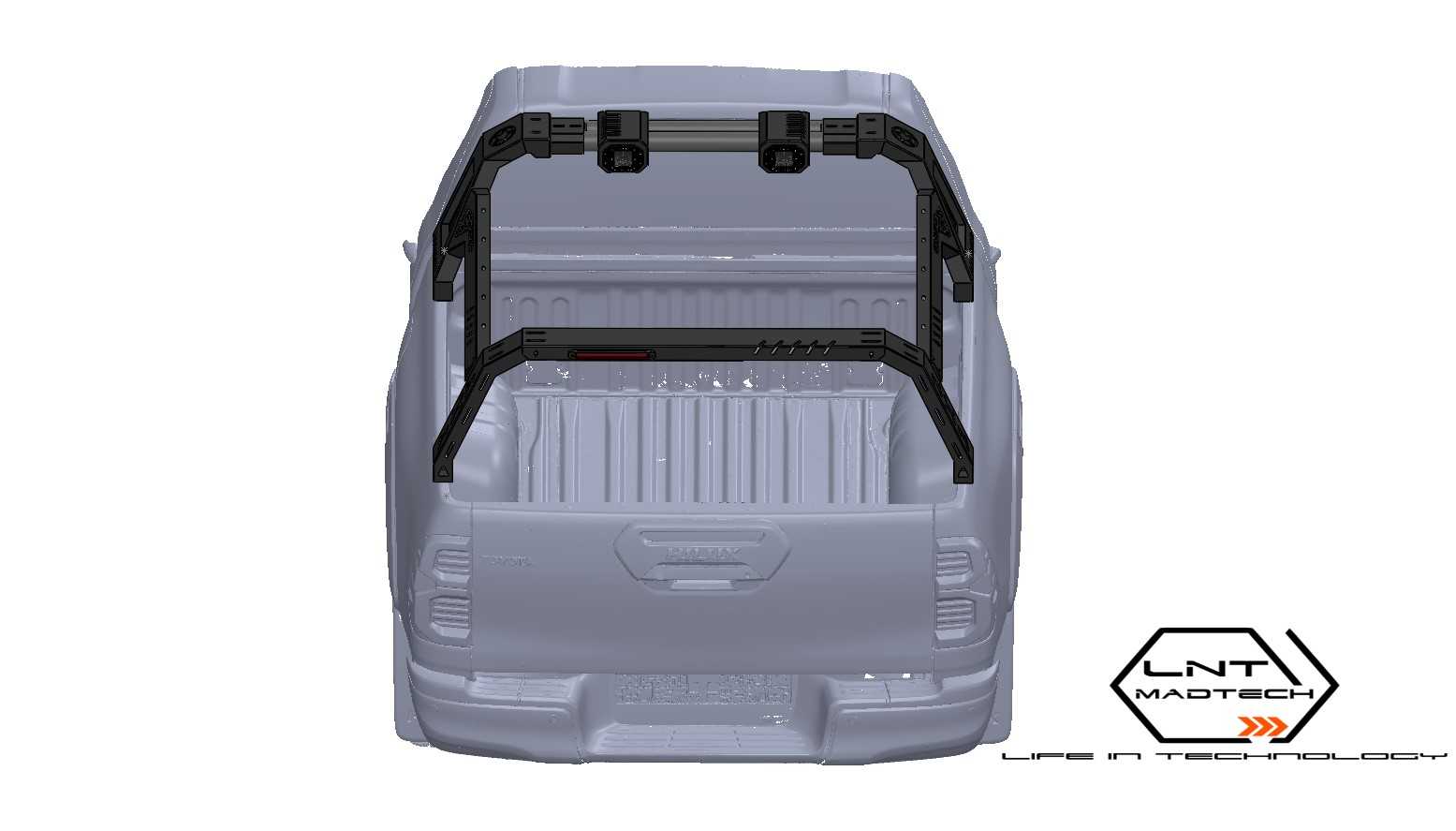

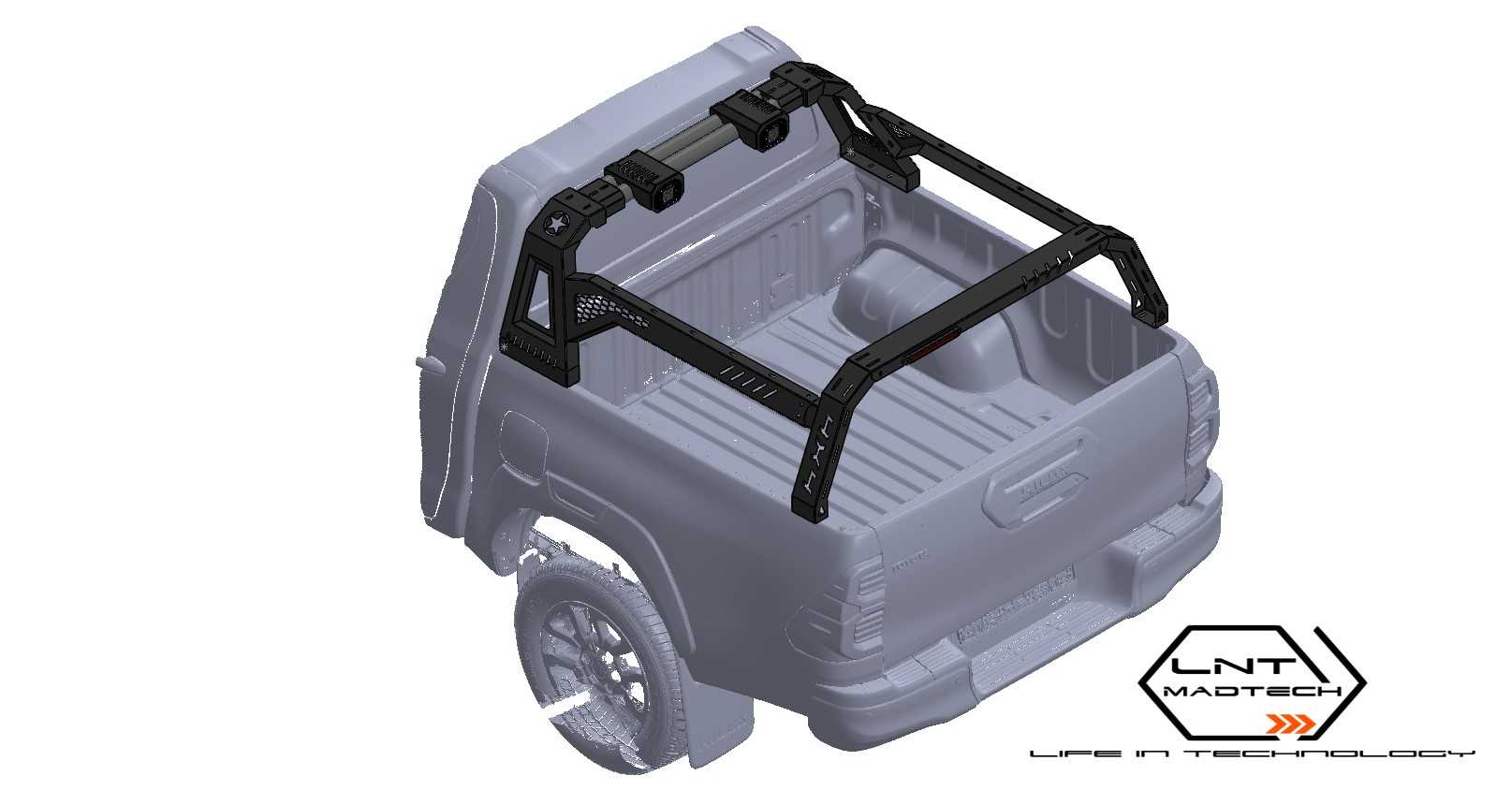

　　该结构件主要应用于皮卡车型的货箱区域改装场景，核心用途是在货箱装载钢卷、管材等长卷状物料时提供侧向限位与顶部防护，同时在车辆发生侧翻、滚翻事故时为乘员舱提供额外的上部支撑，避免货箱形变挤压乘员舱结构，兼顾户外越野穿越时的外观强化与实用防护属性。从功能特性来看，整体采用分体式框架结构，两侧主支撑腿为变截面异形管结构，通过底部安装座与皮卡货箱的轮拱上方原厂安装点位直接固定，无需在货箱底板额外打孔破坏原车防腐层，安装点位的孔位公差控制在±0.5mm范围内，可适配对应车型的原厂安装孔位，降低现场改装的配作工作量。顶部横向承载杆采用模块化快拆结构，两端通过锁紧套与两侧竖梁连接，可根据装载物料的直径范围调整横向杆的安装高度，

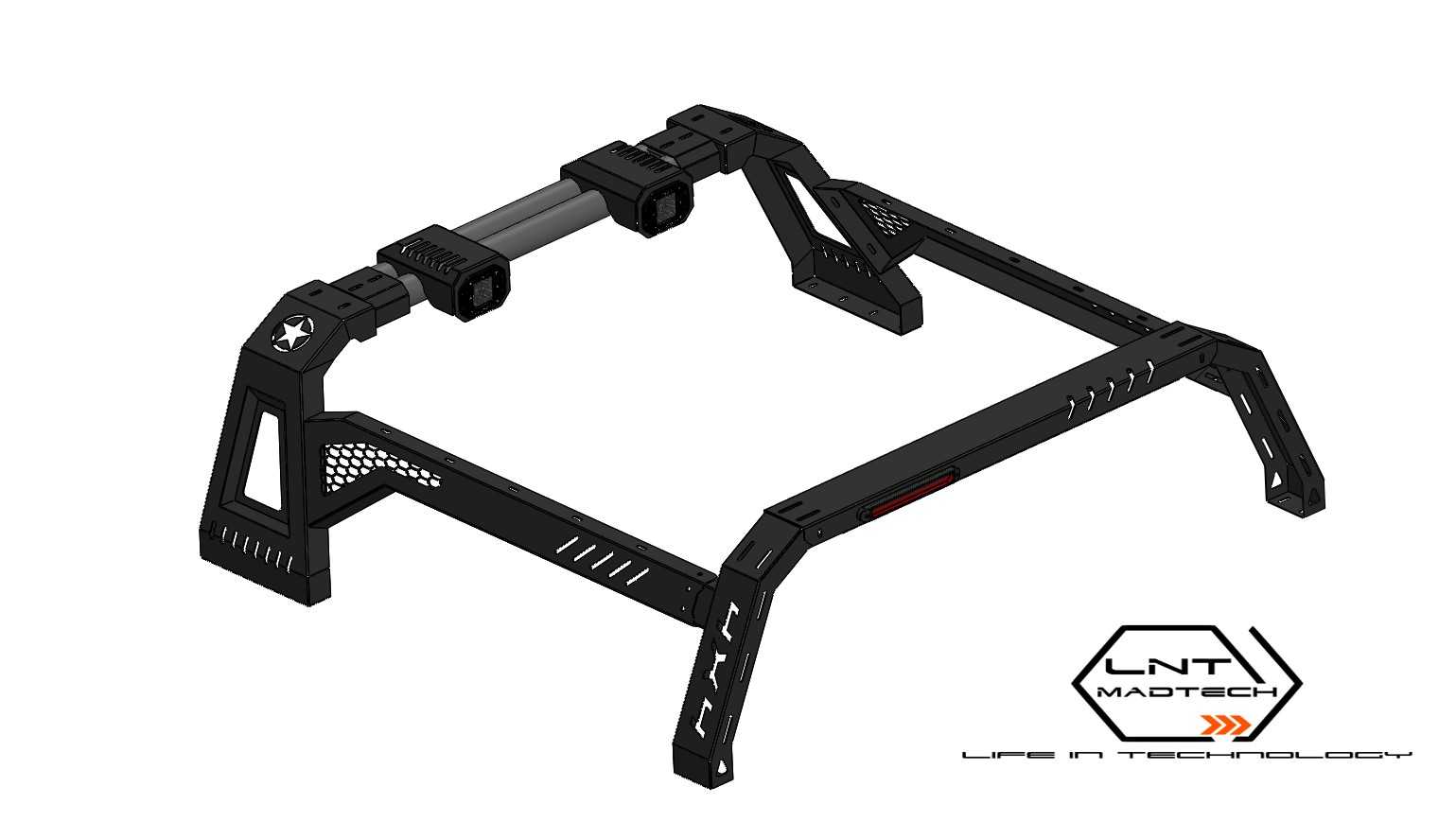

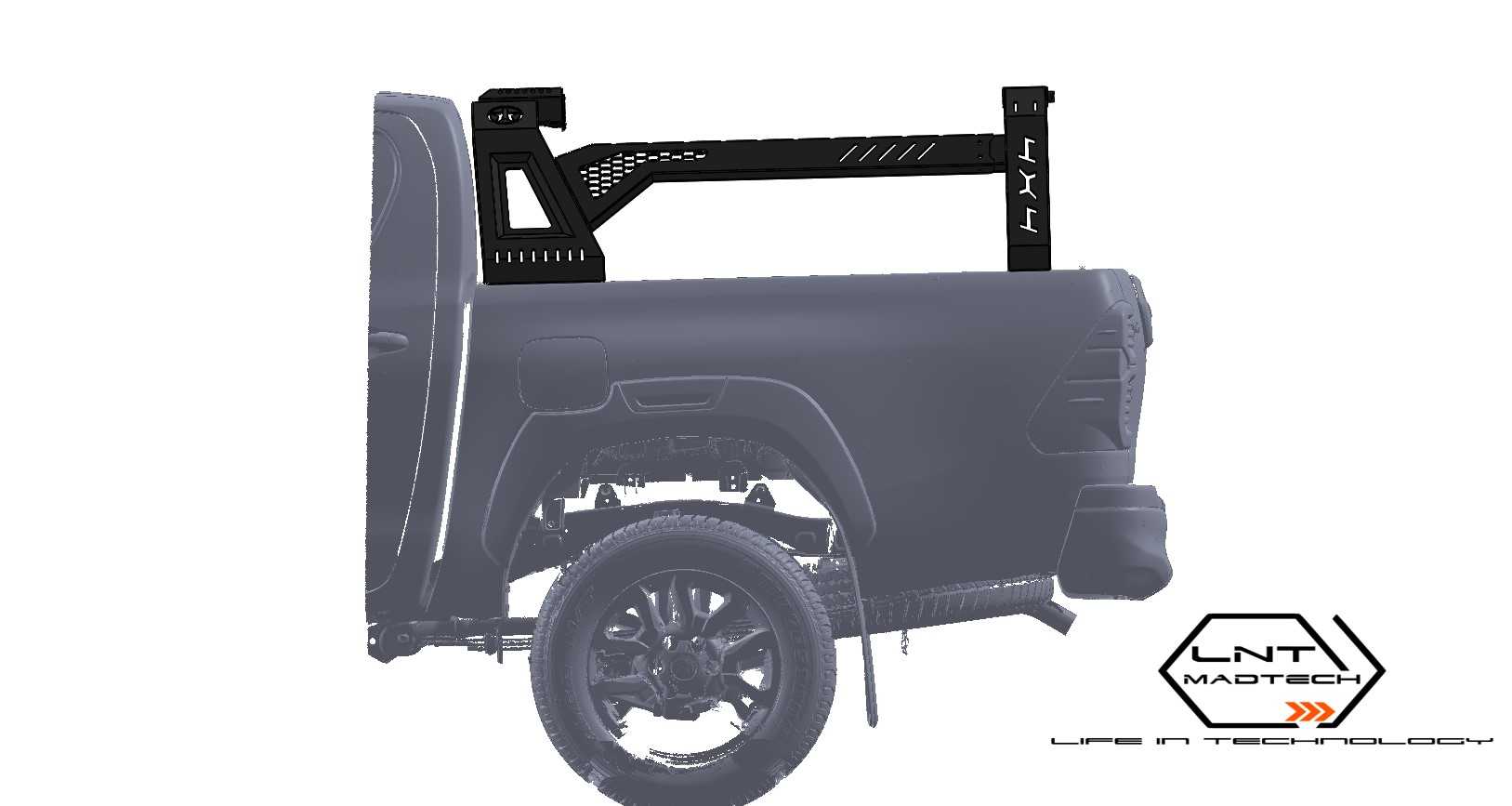

　　调整行程覆盖150mm区间，满足不同规格卷料的固定需求，横向杆表面包覆防滑耐磨胶层，避免金属硬接触划伤物料表面，同时增大摩擦力减少运输过程中物料的窜动。设计思路上优先考虑结构强度与轻量化的平衡，主支撑腿采用高强度钢冲压焊接成型，关键受力部位做了三角加强筋结构，非受力区域开设规则减重孔，在保证整体抗扭强度达到侧翻工况12kN载荷要求的前提下，将整体自重控制在合理区间，避免过度增加车辆簧下质量影响行驶操控性。两侧支撑腿的外形采用流线型切角设计，贴合皮卡货箱轮拱的侧面轮廓，安装后与车身侧面线条保持一致，不会超出车身最大宽度，避免影响车辆通过狭窄路段时的通行性，支撑腿表面预留了辅助灯、天线等越野常用附件的安装螺孔，

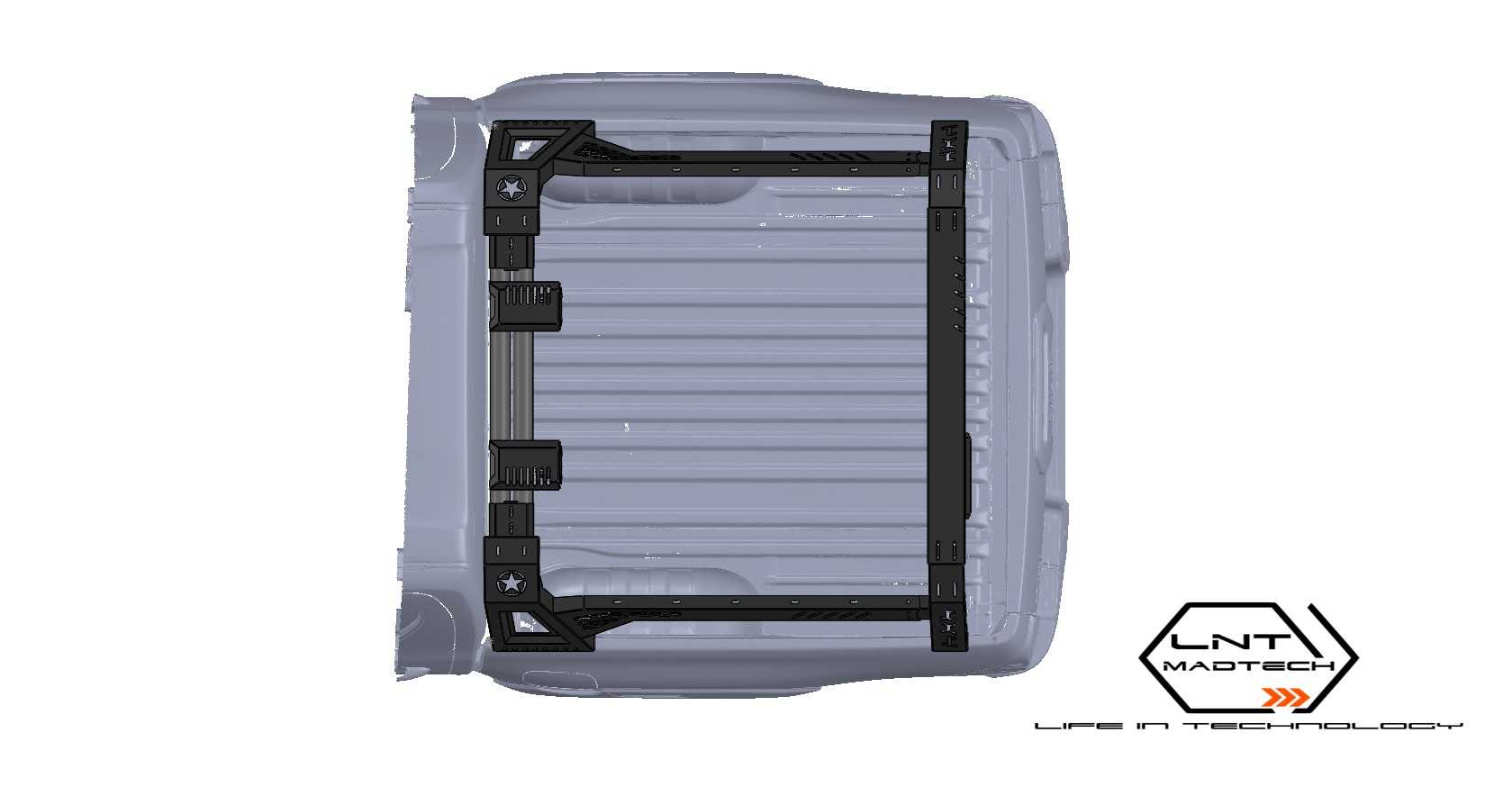

　　用户无需二次打孔即可拓展加装相关配件。外形尺寸方面，整体宽度匹配对应车型的货箱内宽，安装后两侧支撑腿与货箱轮拱的间隙控制在8-12mm，不会在车辆行驶过程中产生干涉异响，整体高度控制在车顶水平线以下100mm，避免增加车辆整体高度影响地库通行，同时减少高速行驶时的风阻系数。安装边界上，底部安装座采用加厚钢板折弯成型，与车身接触的位置加装橡胶减震垫，既可以缓冲行驶过程中车架传递的振动，避免金属硬接触产生的异响，也能防止安装部位长期摩擦破坏车身漆面导致锈蚀，所有连接螺栓均采用8.8级高强度紧固件，锁紧扭矩按照整车改装标准设定，保证复杂路况下长期行驶不会出现松动。结构的受力传递路径经过多轮仿真优化，

　　侧向载荷通过两侧主支撑腿直接传递到底部车架安装点，顶部冲击载荷通过横向杆分流到两侧竖梁再传递至车架，避免局部应力集中导致结构断裂，支撑腿上的减重孔位置均避开应力集中区域，孔边做倒角处理消除应力集中隐患，焊接部位采用满焊工艺，焊后做打磨抛丸处理再进行表面喷塑，提升户外使用场景下的抗腐蚀能力，可适应高湿、高盐雾等复杂户外环境的长期使用。
