落地式工业电气控制柜柜体结构

　　这套落地式电气控制柜主要面向车间设备集中配电、机床辅助控制和自动化产线末端电控布置场景，柜体采用独立落地安装形式，整体为长方体钣金焊接结构，顶部为封闭盖板，底部设置加高底座，既可以直接固定在混凝土地面，也能够通过底座预留孔位与设备机架或型钢平台连接。在实际产线布局中，这类柜体常布置在机床侧方、生产线端部或设备维护通道旁，内部用于安装断路器、接触器、端子排、继电器模块、开关电源以及少量驱动元件，外部则承担操作指示、检修开门和通风散热的功能。

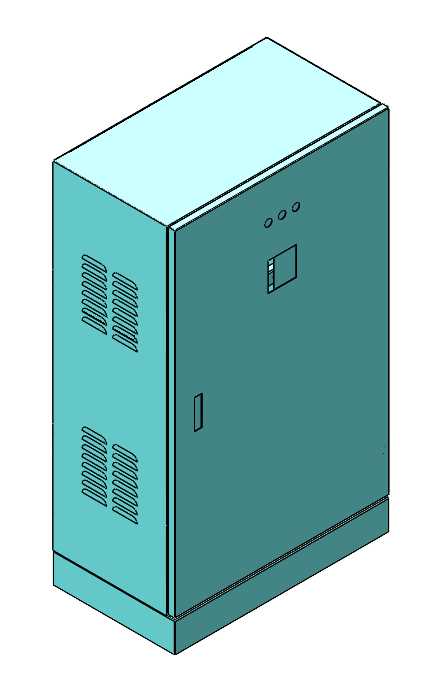

　　从结构细节看，柜体正面设置单扇检修门，门上布置嵌入式把手和小型观察或显示区域，门体与柜体框架通过铰链连接，周边预留密封和锁附位置，能够满足日常断电检修、元件更换和线路排查需求。柜门上方布置三个小型指示或按钮安装孔，可对应电源、运行、故障等状态信号，操作人员不必打开柜门即可判断设备通电与运行状态。柜体侧板靠上和靠下区域分别设置多组百叶式通风孔，通风孔呈阵列排布，形成下部进风、上部出风的自然散热通道；当柜内安装变频器、伺服驱动器或较多发热元件时，也可在对应孔位基础上增加过滤风扇或风道隔板，避免热量在柜顶积聚。

　　建模时柜体外形按照规整钣金件思路拆分，主体框架、门板、顶盖、底座和通风区域均保持明确边界，便于后续展开下料、折弯校核和焊接装配。柜体棱边保留钣金折弯所需的厚度关系，门板与框架之间留出均匀间隙，底座略向外伸出，既增强落地稳定性，也为叉车短距离移位、地脚螺栓固定和底部线缆进入提供空间。现场安装时需要重点确认柜体前方维护距离、柜门开启角度以及侧板通风孔与墙面或相邻设备的间距，不能将通风面紧贴障碍物，否则会削弱自然对流效果。

　　柜体的安装边界还涉及进线方式和周边干涉检查。底部加高区域适合开设电缆引入孔，配合格兰头或线槽完成动力线、控制线和信号线分区进入；若现场采用上走线方式，也可在顶部盖板另行规划开孔，但应避开顶盖折弯边和门板铰链位置。三维布置时需把柜内安装板、线槽、导轨和元件包络体一并纳入检查，确保门板关闭后按钮、指示灯和手柄不与内部元件干涉，同时保证接线端子与柜门之间留有弯线半径。对于机床配套场景，还要结合周边液压站、排屑器和防护围栏位置复核柜体外形，避免维护门被设备或管线遮挡。

　　该柜体结构强调实用性和可加工性，外观没有复杂曲面，侧板大面积平整，便于喷涂、丝印和铭牌安装；通风孔集中在非操作侧，既降低异物直接落入柜内的风险，也保持正面操作区域简洁。底座、门板和顶盖的分件方式符合常见钣金工厂工艺，能够在三维环境中直接用于干涉检查、布局评审和安装空间确认，也为后续增加门锁、密封条、接地柱、安装板和风扇组件提供稳定的结构基础。
