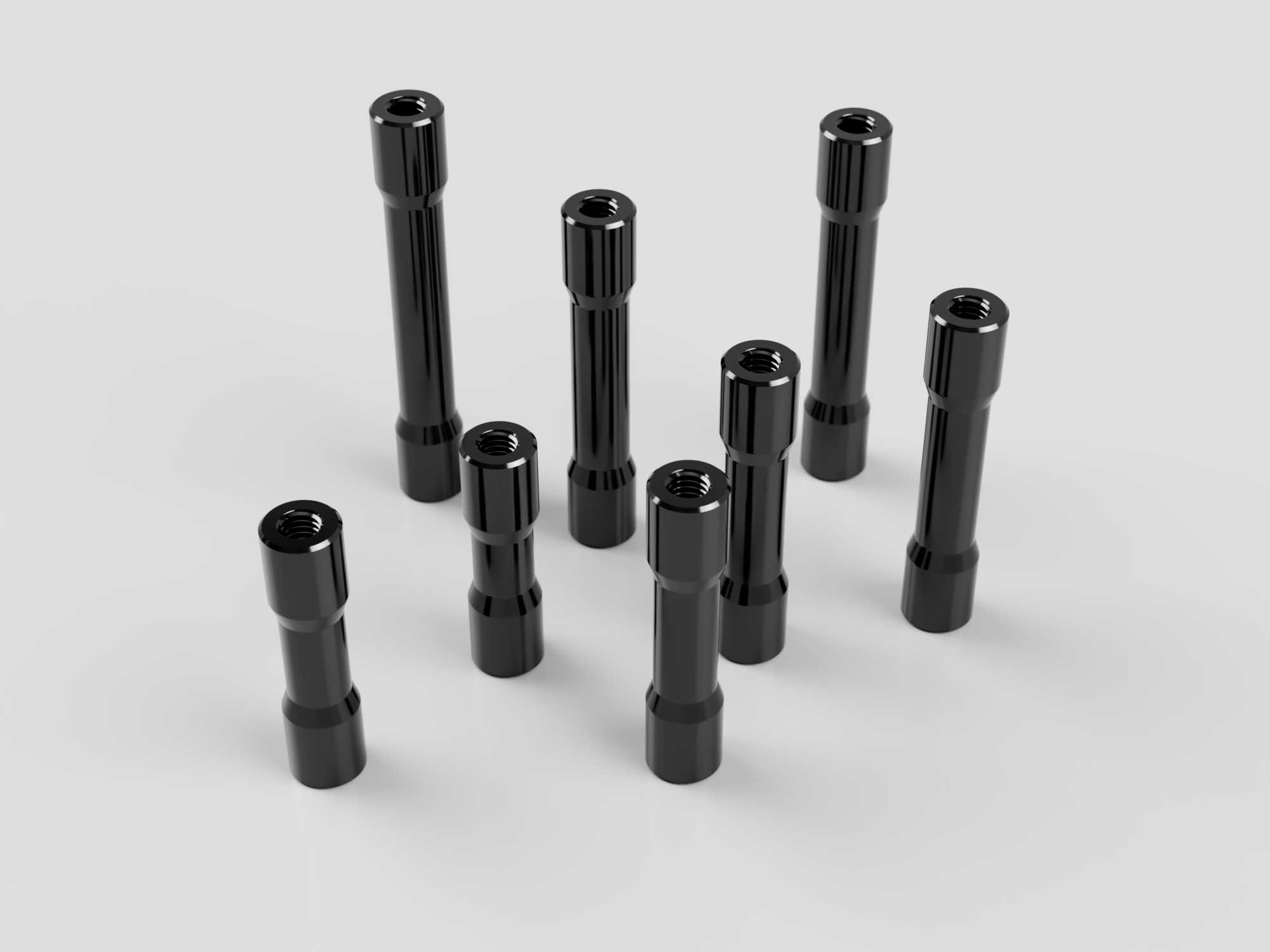

多规格光滑圆形M3无人机连接支座

　　这类光滑圆形M3支座是小型多旋翼无人机机架组装环节里的核心连接构件，主要承担飞控板、电调板、图传模块、电池挂载板等机载功能部件与机架主体之间的间隔支撑与刚性连接作用，在FPV穿越机、小型航拍无人机、教学实验类无人机的组装与改装场景中应用十分广泛。不同于表面带滚花的同规格支座，光滑圆形的柱身没有防滑纹路，在安装空间紧凑、需要穿入机架碳管预留孔或者轻量化安装座的场景下，推入装配的阻力更小，不会因为纹路卡滞刮伤安装孔内壁的碳纤维或者3D打印耗材层，适配性更强。

　　从结构设计逻辑来看，这类支座采用两端内攻M3标准螺纹的结构，两端螺纹孔深度经过匹配常规M3螺丝的拧入深度设计，既保证足够的螺纹啮合圈数来承受飞行过程中的振动载荷，又不会因为螺纹过深导致柱身壁厚不足，在炸机冲击或者大机动飞行的过载下出现柱身断裂的问题。柱身采用分段变径设计，两端靠近螺纹孔的位置做了直径稍大的定位凸台，中间段为等径直杆，这种设计一方面可以在安装时让凸台抵住安装板的表面，自动控制两块安装板之间的间隔距离，不需要额外加装垫片调整间距，减少装配时的零件数量；另一方面中间段的等径结构可以在需要的时候穿入减震橡胶圈，配合飞控安装的减震需求使用，拓展了支座的使用场景。

　　尺寸覆盖上，这类支座包含20mm、22mm、25mm、26mm、28mm、30mm、32mm、35mm共8种常用长度规格，基本覆盖了从2寸到5寸小型无人机机架的层间安装间距需求，设计人员在选型时可以根据不同机载部件的堆叠高度选择对应长度的支座，不需要额外定制加工。支座端部的定位凸台宽度为5.5mm，这个尺寸刚好匹配市面上绝大多数标准30.5mm飞控安装孔位的沉台尺寸，安装时凸台可以嵌入安装板的沉孔内，避免螺丝拧紧时支座出现跟转的问题，不需要额外用工具夹持柱身就能完成螺丝锁紧，大幅提升装配效率。柱身中间段的直径为4.5mm，这个尺寸既保证了柱身的结构强度，又不会因为直径过大占用过多的机架内部走线空间，方便电源线、信号线从支座旁边的空隙穿过，优化机架内部的走线布局。

　　在实际使用过程中，这类光滑支座的表面做了发黑处理，既可以提升金属表面的防锈能力，在户外潮湿环境下飞行也不容易出现锈蚀，同时哑光黑色的表面不会产生多余的光线反射，避免对无人机的下视视觉定位传感器或者机载摄像头造成光线干扰，影响飞行稳定性。材质选用高强度铝合金加工，相比同尺寸的尼龙塑料支座，刚性更强，在大油门飞行或者剧烈机动时不会出现柱身形变导致的安装板偏移问题，保证飞控等敏感部件的安装基准稳定；相比不锈钢材质的支座，重量更轻，符合无人机整机轻量化的设计需求，不会因为连接构件过重导致整机续航时间下降。

　　设计这类支座的三维模型时，需要重点保证两端螺纹孔的同轴度，避免两端螺丝拧入后出现不同轴的问题，导致安装时安装板被强行拉扯产生内应力，长期振动下出现安装板开裂或者螺丝松脱的问题。同时柱身的变径位置需要做微小的圆角过渡，避免应力集中在变径的直角位置，在受到冲击载荷时从变径处断裂。螺纹孔的入口位置需要做倒角处理，方便螺丝拧入时的导向，不会出现螺纹错牙的问题，即使是新手组装也能快速对准螺丝完成装配。在装配公差设计上，柱身中间段的直径公差控制在负公差范围内，保证可以顺利穿入常规的安装孔或者减震圈，端部凸台的直径公差控制在正公差范围内，保证和安装板沉孔的配合紧密，不会出现晃动间隙。
