航空喷气发动机核心机结构三维设计

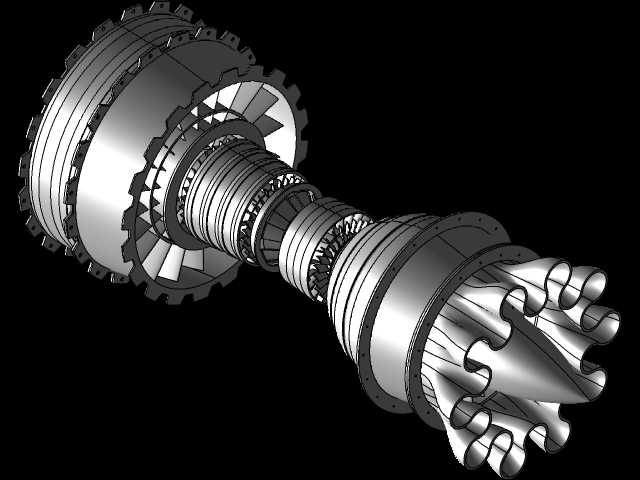

　　该套三维结构完整还原了航空燃气涡轮喷气发动机的核心流道与承力布局，覆盖从进气端到尾喷口的全段核心部件，可直接用于航空动力类课程的结构拆解教学、新型动力方案的原理验证，也能作为航空爱好者做动力系统科普展示的直观载体，在小型涡喷改装方案论证、航空类职业院校的实训教具开发场景中，这套结构能省去从零梳理层级配合的大量基础工作。

　　从实际功能逻辑来看，前端多级轴流压气机段采用逐级收敛的叶片排布，每一级轮盘与叶片的榫头连接位置都做了贴合实际装配的限位结构，压气机机匣的分段法兰边预留了螺栓穿装的孔位，相邻机匣段的止口配合尺寸按照实际装配的过盈配合边界做了还原，保证压气机段的同轴度基准统一。压气机后段衔接的燃烧室段，做了环形火焰筒的内外层结构，火焰筒上的掺混孔、主燃孔位置按照气流组织的逻辑排布，燃烧室机匣的承力筋条位置与压气机后轴、涡轮前轴的传力路径对齐，避免工作过程中出现应力集中的薄弱点。

　　高低压涡轮段的叶片采用带冠结构设计，相邻叶片的叶冠贴合面做了阻尼摩擦的结构预留，涡轮盘的轮缘榫槽与叶片根部的枞树型榫头完全匹配，涡轮轴的内部做了冷却气流的通道空腔，轴端的连接花键结构按照传递扭矩的需求做了齿形参数匹配，保证压气机与涡轮的转速传递同轴度误差控制在合理区间。尾喷管段采用了锯齿型出口结构，这种结构能在排气过程中加快高温燃气与外界冷空气的掺混效率，降低排气噪声的同时优化喷口出口的流场均匀性，喷管的调节片铰接位置预留了作动机构的安装接口，可匹配可调喷口的扩展结构设计。

　　设计过程中优先保证了核心转动件的同轴度基准统一，从压气机前支点轴承位到涡轮后支点轴承位的公共轴线，作为所有转动部件的装配基准，每一级轮盘的端面跳动、径向跳动的设计公差都按照航空动力部件的常规精度要求做了结构预留。承力机匣的安装边位置，所有连接孔的排布均采用对称均布设计，既保证装配过程中的互换性，也能让工作过程中的机匣受力均匀，避免局部应力过大导致的变形问题。

　　安装边界方面，整机的径向最大尺寸出现在压气机末级机匣位置，轴向总长度从进气机匣前安装边到尾喷口出口端面，所有外部的附件安装座都布置在机匣的下半部分，预留了足够的维护操作空间，前安装节与后安装节的位置按照发动机吊装的受力点设置，安装节的连接孔位尺寸匹配常规的航空发动机架安装接口，不需要额外做转接结构就能完成台架试验的固定安装。内部的流道面全程保持光滑过渡，没有出现台阶或者突变的结构，避免气流在流道内产生不必要的流动损失，转动件与静子件之间的封严篦齿结构都做了还原，保证封严间隙控制在合理范围，减少漏气损失提升整机效率。
