六缸径向星形活塞动力机组装结构

　　这套六缸径向发动机结构以星形布置为核心，六个气缸围绕中心曲轴沿圆周方向均匀展开，适合用于教学演示、动力机械原理研究、小型动力装置概念验证以及机械传动课程中的运动分析。径向发动机在早期航空动力、紧凑式动力单元和特殊工业设备中具有典型意义，其优势在于多缸共用一根曲轴，整机轴向尺寸较短，输出轴附近的质量集中，冷却气流能够较直接地掠过各缸体外表面，缸体之间的热分布相对均衡。模型在搭建时没有只做外观包覆，而是将气缸、活塞、连杆、曲轴、支承座、底座和大直径飞轮等关键部件分别建立，能够清楚呈现活塞往复运动、连杆摆动和曲轴旋转之间的联动关系。

　　从实际用途看，该结构重点服务于动力传递路径的理解与机构校核。六个工作缸沿径向排列后，每根连杆都需要把活塞的直线往复力传递到中心曲柄区域，多缸交替作用可使曲轴转动更连续，飞轮则在转速波动时储存和释放能量，降低单缸做功带来的冲击。模型中飞轮采用较大直径轮缘结构，这种处理符合径向动力机械常见的惯量设计思路：在不过度增加轴向宽度的情况下，通过外缘质量获得更大转动惯量。工程应用中，飞轮尺寸并非越大越好，轮径过大将提高外廓边界和启停惯量，过小则难以稳定转速，因此在布置时需要结合缸数、冲程相位、负载波动和支承刚度综合平衡。

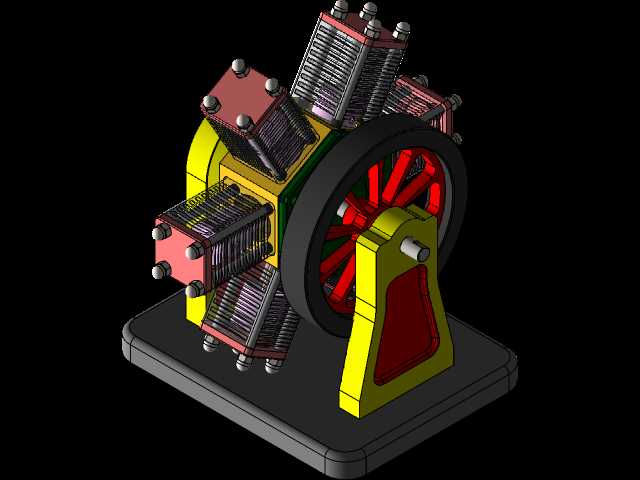

　　外形与安装边界方面，整机由矩形底板承托，底板上方设置立式轴承支架，曲轴从中心机体穿出并由支架支撑，飞轮位于支架与缸体组之间。六个气缸向外辐射，使整机在俯视方向呈现明显的星形占用范围；缸体上部带有散热片式结构和缸盖紧固元件，侧向伸出量决定了机组最大径向包络。底板作为安装基准，应保证支架定位面、曲轴轴线和缸体中心圆之间的同轴与垂直关系，否则在运动仿真或实物装配中容易出现连杆偏摆、活塞卡滞和轴承附加载荷。实际设计时，底座螺栓孔位置、支架底面接触面积、飞轮与支架间隙、缸盖外侧维护空间都需要在总布置阶段预留，尤其径向多缸结构的外围零件较多，拆装单缸时不能与相邻缸体或飞轮发生干涉。

　　结构设计思路上，气缸部分采用分段表达，缸筒外的散热鳍片、缸盖、紧固件以及活塞腔关系均有体现，便于观察热机部件的层级。活塞与连杆组成典型曲柄滑块机构，连杆两端分别对应活塞销和曲柄销，运动过程中连杆角度随曲轴转角持续变化。多缸径向布置的难点在于各连杆与中心曲柄的空间协调，若采用真实星形发动机的主副连杆方案，需明确主连杆与副连杆的铰接关系；若采用并列铰接简化方案，则要关注曲柄销区域的宽度和连杆干涉。该模型在教学与结构展示层面把这些运动件独立出来，使用者可以通过剖切、爆炸视图或运动算例检查活塞行程、连杆极限摆角、飞轮旋转空间和支承件受力方向。

　　支承系统的处理也具有工程参考价值。中心机体承担六个气缸的安装定位，外侧支架负责承受曲轴径向载荷，底板将整机载荷传递到安装基础。支架采用立板加底部加宽支承的形式，既提高曲轴支撑高度，也保证飞轮下方留有转动空间。对于类似动力设备，支架不能只按静态几何摆放考虑，还要关注曲轴转动时的交变载荷、飞轮不平衡量以及缸体爆发力传递到支座的振动。底板厚度、加强筋走向和螺栓固定点间距会影响整机刚性，若底座过薄，星形缸体工作时的振动会被放大，进而影响齿轮、皮带轮或联轴器等外接负载的稳定性。

　　在功能特性上，该结构突出径向发动机短轴向、多缸环绕、大飞轮稳速和直观传动的特点。与直列多缸机相比，径向布局不需要很长的曲轴和缸体排列空间，但对圆周方向的维护空间、散热通道和点火或喷油顺序安排提出要求。与水平对置机型相比，径向结构的缸体数量扩展更集中，却会带来更大的正面迎风面积和更复杂的连杆汇交关系。将这些特征纳入三维模型后，结构设计人员可以开展装配间隙检查、运动包络分析、质量属性估算、支承位置优化以及教学样机的方案讨论。

　　建模过程中还应注意零件命名和装配逻辑：底座与支架构成固定机架，曲轴绕主轴线旋转，活塞沿各自气缸轴线往复，连杆在活塞与曲柄之间形成约束，飞轮与曲轴保持同步转动。各气缸轴线应相对中心轴线呈等角分布，缸盖紧固元件的位置要与散热片和缸体外形保持一致，飞轮轮缘、辐条和轮毂之间的过渡应避免明显应力集中。对于后续深化设计，可在现有结构上补充配气机构、点火或喷油元件、润滑油路、密封件、联轴器以及外部防护罩，使模型从原理展示进一步接近可分析的虚拟样机。

　　整体来看，该六缸径向发动机模型不仅表现了星形动力机械的外观特征，更把活塞、连杆、曲轴、飞轮、机架之间的机械关系完整呈现。它适用于动力机构原理讲解、曲柄连杆运动验证、多缸发动机布局研究、紧凑动力单元概念设计以及三维装配训练，使用者能够围绕缸体辐射角度、曲轴支承跨距、飞轮外廓、底座安装孔位和连杆运动空间进行进一步工程细化。
