三吨立式手动液压起重千斤顶

　　这套三吨级立式液压千斤顶结构围绕车间维修、设备装配、短距离重物顶升和临时支撑场景展开，常见于汽车底盘检修、小型机械工位调整、模具局部抬升、钢结构预装找正以及生产线旁的应急维护作业。它不是用于长时间承载的固定支撑件，而是依靠手动液压泵产生高压油液，推动主油缸柱塞上升，从而在较小操作空间内获得稳定的垂直顶推力。实际使用时，底座需要落在平整、坚实且具有足够承压面积的地面或垫木上，顶部承托点应与被顶构件的刚性部位贴合，避免偏载、斜顶和在松软地面上直接作业。

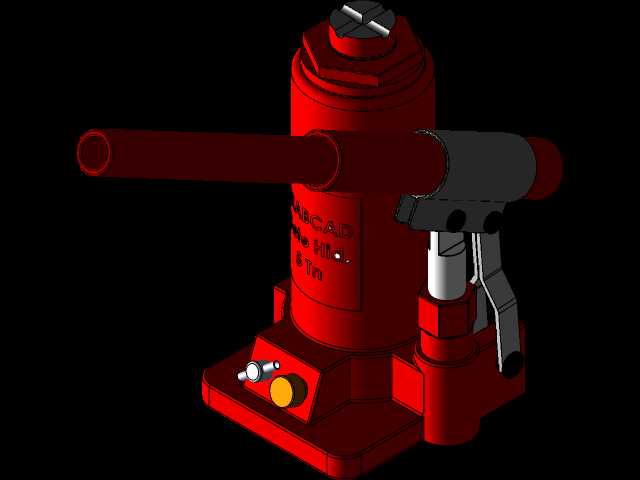

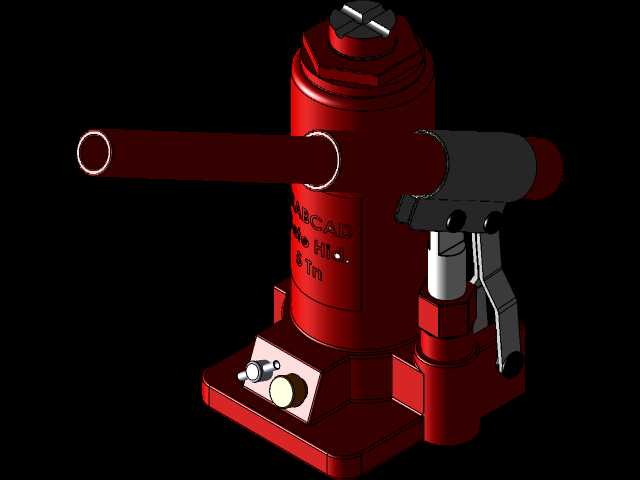

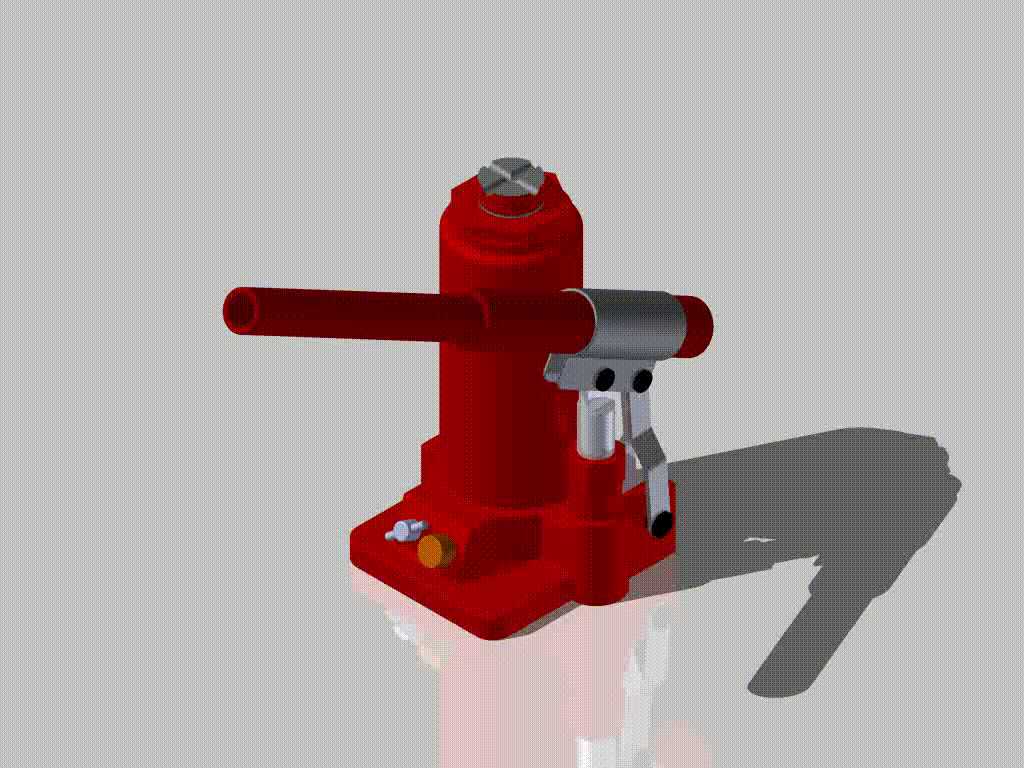

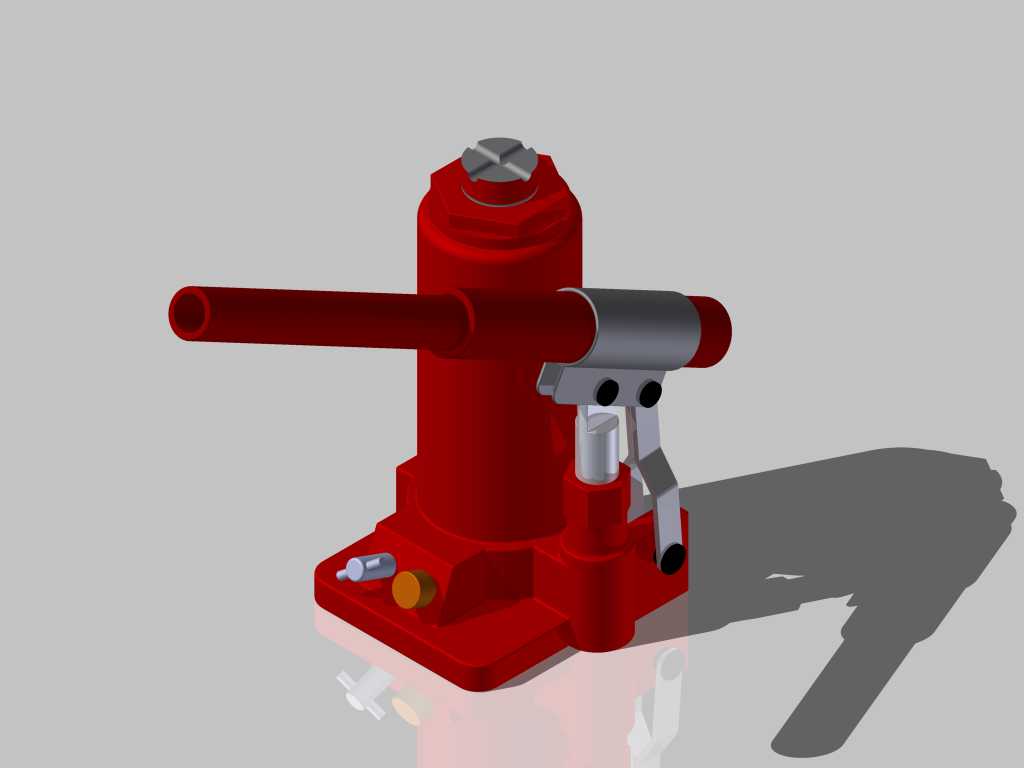

　　模型主体由红色焊接或铸造感的油箱底座、垂直主油缸、顶部承托头、横向摇柄插孔、手动泵组件、泵芯、连杆、销轴、回油阀和底部放油或溢流相关结构组成。底座采用低矮而外扩的轮廓，目的在于降低整机重心，并把顶升过程中产生的倾覆力矩分散到更大的支撑范围。主油缸直立布置在底座中央偏后位置，外形简洁，壁厚和缸径按照额定三吨载荷下的油压、密封行程及稳定性综合确定。顶部承托头采用带槽或齿形接触面的短柱结构，能够在接触工件时增加摩擦定位能力，减少顶举点滑移。

　　手动操作部分位于油缸侧前方，长摇柄穿过泵体上部的横向套筒，作业时通过上下压动摇柄带动小柱塞泵往复吸油和压油。泵体外侧可见银灰色泵套、黑色铰接连杆以及多处销轴连接，这些细节在三维结构中不仅是外观件，也决定了操作力传递路径。摇柄长度直接影响手动泵的输入力矩，较长的力臂可以降低单次按压所需的人力，但在狭窄工位中需要预留前后摆动空间。泵体与主油缸之间通过内部油道连通，模型外观上保留了紧凑的连接壳体，便于理解高压油从泵腔进入主缸、再推动柱塞上升的工作逻辑。

　　设计思路上，该类千斤顶强调便携、刚性和密封可靠性。底座兼作储油腔体，使整机不需要额外配置独立油箱，减少管路外露；立式油缸与底座形成近似T形的承载布局，顶升力沿油缸轴线向下传递到底座，再由地面反力支撑工件。侧面手动泵贴近主缸布置，缩短高压油道长度，也让操作人员能够站在设备一侧完成举升和释放。回油阀通常布置在底座或泵体附近，通过小幅度旋转控制油缸下降速度，三维建模时需要体现阀件位置、操作间隙以及与底座轮廓的避让关系。

　　从外形尺寸与安装边界看，这类三吨立式千斤顶的占地轮廓不大，底座宽度主要服务于稳定性，高度则随柱塞行程变化。布置时不能只关注模型最低高度，还需要校核柱塞完全伸出后的总高、摇柄上下摆动范围、操作人员站位以及被顶构件下方的插入空间。顶部承托头与工件之间应保留可调整垫块的位置，底座四周应留出放置垫板和观察回油阀的空间。若用于工装台位或流水线旁，还应在设备三维布局中把千斤顶取出、放入、压柄操作和工件下降的全过程进行干涉检查，尤其要避免摇柄与设备支腿、管线、托盘或护栏发生碰撞。

　　结构建模时，主油缸、泵体、底座和承托头适合作为独立装配体处理，销轴、卡环、密封件和连杆按实际运动关系建立约束。柱塞升降方向应与油缸轴线重合，手动泵连杆的铰接轴需要保证转动自由度，摇柄插孔与长杆之间可按同轴配合表达。外观红色件多为主承载壳体，银灰色和黑色件用于区分泵套、手柄、铰接件与操作部位，这种色彩划分有助于在评审时快速识别受力件和运动件。对于设备选型人员而言，该模型可用于验证维修工位空间、顶升点高度差、人工操作姿态以及支撑辅具配置；对于结构设计人员，则可进一步据此细化缸径、行程、泵排量、安全溢流、密封沟槽和底座强度等工程内容。
