剪式螺旋传动汽车顶升支撑机构

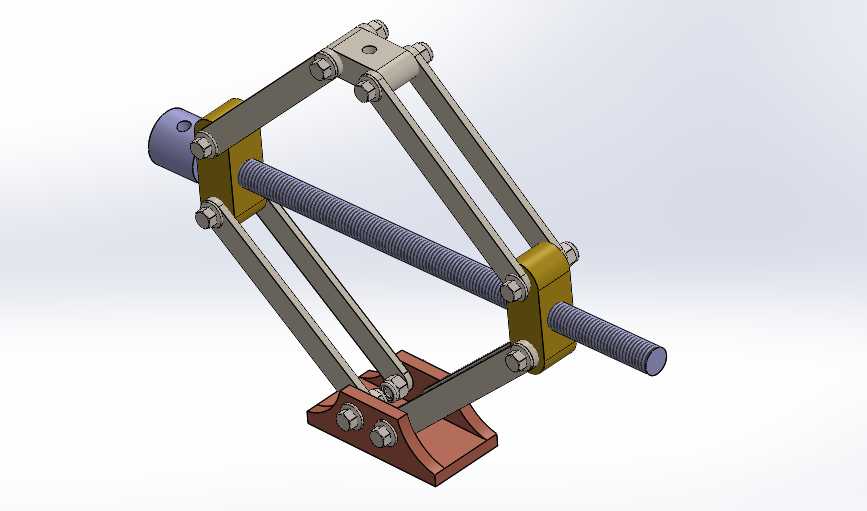

　　日常车辆维保场景里，更换备胎、底盘检修作业都离不开小型顶升设备的支撑，这款剪式螺旋顶升结构正是面向乘用车日常应急维保、小型汽修门店轻量作业场景设计的机械式支撑装置，完全依靠机械传动实现载荷升降，不存在液压类设备长期存放漏油、泄压的隐患，适配多数家用轿车、小型SUV的底盘顶升需求，也可作为小型机加工场景里的轻量工件顶升工装使用。从结构设计逻辑来看，整体采用对称剪式连杆布局，底部为带安装孔的铸钢支撑底座，作业时可贴合地面分散载荷，避免顶升过程中底座下陷侧翻；上端支撑托块可贴合车辆底盘的顶升加强筋位置，接触面积经过匹配设计，不会顶伤底盘钣金。核心传动部件为梯形传动丝杠，贯穿两侧的滑动螺母座，转动丝杠端部的驱动端时，

　　两个螺母座会沿丝杠轴向同步相向或反向移动，带动剪臂绕铰接销轴转动，实现上端托块的升降动作，梯形丝杠具备自锁特性，当顶升到达指定高度停止转动丝杠时，机构可自动锁止当前高度，无需额外加装锁止销，即便承受额定载荷也不会出现回落，作业安全性有充足保障。设计过程中对各铰接点的间隙做了针对性控制，剪臂采用高强度合金钢板冲压成型，每处铰接位置都配置了耐磨衬套，既降低反复升降过程中的铰接磨损，也避免间隙过大导致顶升时出现晃动感；丝杠的导程经过反复校核，兼顾顶升效率与操作力，手动转动驱动端时，单圈转动对应的顶升高度适配普通人手臂发力习惯，不会出现操作力过大无法顶升、或者导程过大顶升速度过快导致支撑失稳的问题。从安装与使用边界来看，

　　该机构处于最低收拢位置时整体高度较低，可轻松放入多数家用轿车的后备箱备胎槽侧边储物空间，不会占用过多储物位置；完全展开后的最大顶升高度覆盖家用轿车底盘离地间隙范围，可将轮胎抬升至完全脱离地面，满足换胎作业的空间需求。额定承载能力匹配家用乘用车的单侧载荷需求，作业时需注意将底座放置在坚硬平整地面，若在松软地面使用需额外垫入硬质垫板分散压力，避免底座下沉。整个机构的所有零件都做了结构简化，没有冗余的复杂结构，日常维护仅需定期在丝杠螺纹、铰接销轴位置涂抹润滑脂，即可保证长期使用的传动顺畅性，相比液压类顶升设备，维护成本极低，也不存在低温环境下液压油黏度变化导致顶升无力的问题，在北方冬季户外应急场景下也能可靠使用。

　　建模过程中对所有运动部件做了干涉检查，模拟全行程升降过程中各剪臂、螺母座、丝杠之间不存在运动卡滞，铰接销轴的受力经过有限元校核，在额定载荷下销轴的剪切应力、弯曲应力都处于材料许用应力范围内，底座的支撑面做了防滑纹理设计，接触地面时的摩擦力可避免顶升过程中底座滑移。上端托块的弧形接触面经过弧度匹配，可贴合多数车型底盘的顶升凸台，不会出现打滑脱开的风险，丝杠两端的限位结构可防止螺母座脱出丝杠行程范围，避免过度展开导致机构散架。
