长条式白色陶瓷加热组件结构设计

　　这款长条式白色陶瓷加热组件，主要面向工业设备的局部精准加热场景设计，常见应用在机床加工工位的工件预热、小型工业烘道的区段补温、橡塑成型设备的模头局部恒温、电子元器件焊接工位的辅助预热等工况，能够在狭长的安装空间内提供稳定的面状热输出，避免传统点式加热带来的温度梯度差过大问题。从实际使用角度看，这类陶瓷加热件的核心优势在于陶瓷基体的热传导均匀性，同时自身具备不错的绝缘性能，不需要额外增加多层绝缘衬垫就能满足工业用电的安全间隙要求，相比同功率的金属云母加热件，它的高温下形变量更小，长期在额定功率下工作不会出现基体分层、发热丝氧化加速的问题。

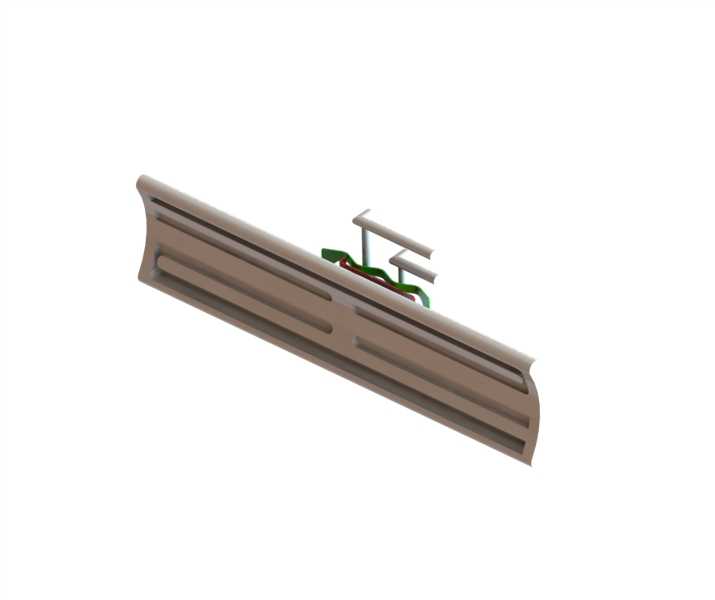

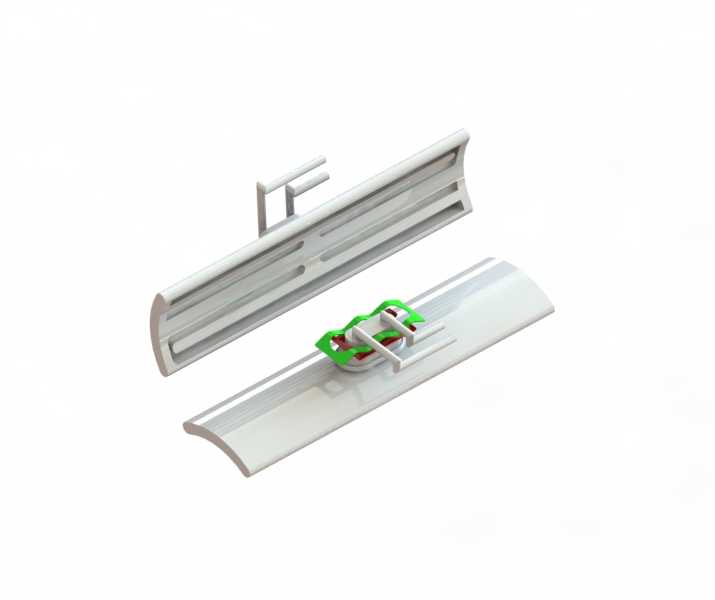

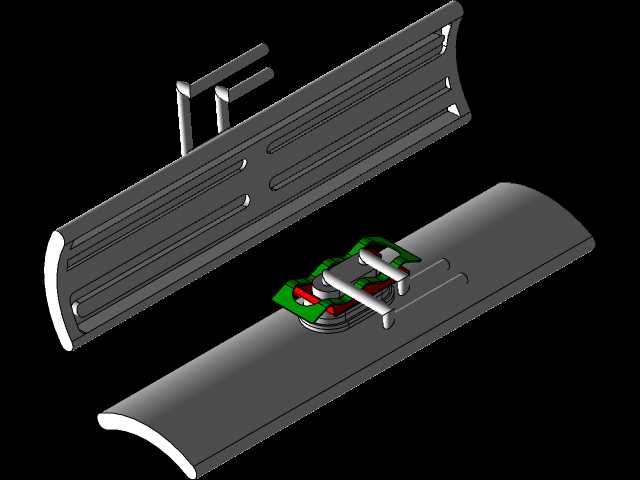

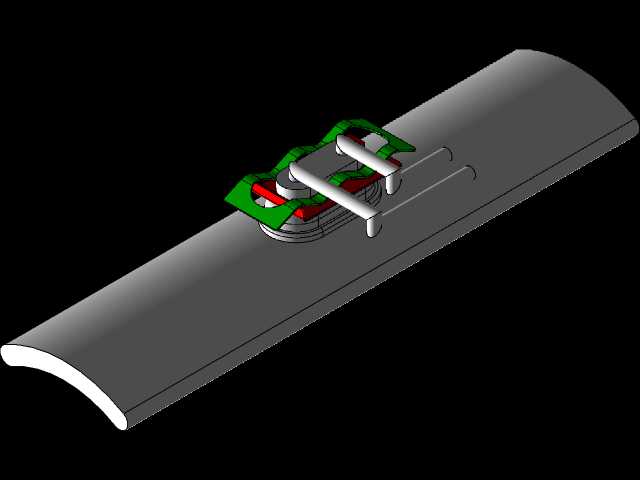

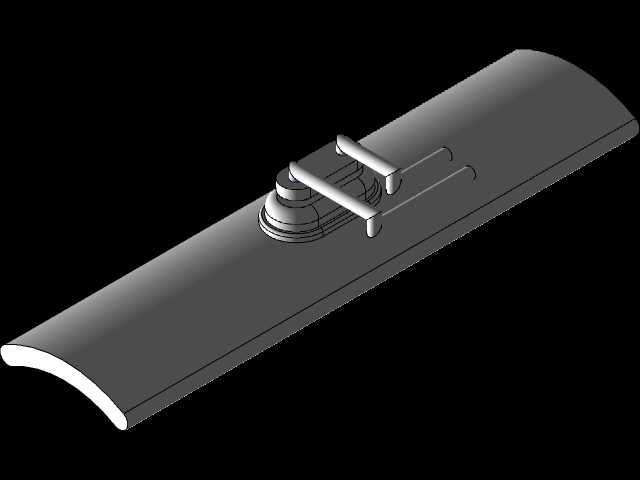

　　设计过程中首先考虑的是安装适配性，整体采用弧形长条的外轮廓，外壳采用拉伸铝型材作为承载基体，一方面铝型材的导热速度快，能够快速将陶瓷发热芯的热量均匀扩散到整个外表面，避免局部热量堆积造成发热芯过早老化，另一方面铝型材的结构强度足够，在狭长形态下不会因为安装应力出现弯折变形。发热芯部分采用嵌入式安装结构，将陶瓷发热块卡在铝型材的预留卡槽内，中间预留了0.2mm的导热硅脂填充间隙，既保证热传导效率，也能抵消不同材质热膨胀系数差异带来的装配应力，避免高温工作状态下陶瓷基体因为挤压出现碎裂。组件上预留的两个插片式接线端子，采用耐高温的陶瓷基座固定，接线端的伸出长度控制在12mm，既方便现场快速接插接线，也不会因为端子过长导致安全绝缘距离不足，端子的载流量按照1.5倍额定电流设计，能够承受短时过载的电流冲击，避免接线端过热烧蚀。

　　安装边界上，这款加热组件的总长度适配常见的窄空间安装位，弧形外表面的曲率半径匹配多数圆柱形工件、弧形模腔的贴合需求，安装时只需要通过两端的固定卡扣将组件卡在设备的预留安装支架上即可，不需要额外制作复杂的适配工装，组件背部预留的走线槽可以将供电导线完全收纳在内，避免导线长期暴露在高温区域出现绝缘层老化脆化的问题。从功能特性上看，它的发热区域集中在弧形工作面一侧，背部通过铝型材的结构设计做了热阻隔处理，能够减少热量向非工作面的散失，提升热利用效率，额定工作状态下工作面的温度均匀性偏差可以控制在±5℃以内，能够满足对温度一致性要求较高的加热工况，比如小型塑料件的热熔焊接工位、薄金属件的焊接预热工位，都可以通过直接贴合或者近距离辐射的方式完成加热作业。

　　在结构细节处理上，铝型材外壳的边缘做了R1.5的圆角处理，避免安装过程中锐边划伤操作人员或者划破相邻部件的线缆、保温层，陶瓷发热芯与铝型材卡槽的配合采用间隙配合加高温胶辅助固定的方式，既保证常温装配时的顺畅性，也能在高温工作状态下限制发热芯的窜动，避免发热芯移位导致的局部过热。组件两端的端盖采用耐高温的硬质塑料材质，通过卡扣结构与铝型材主体连接，不需要额外打螺丝固定，方便后期维护时快速拆开检查内部发热芯的状态，端盖上预留的接线缺口做了翻边光滑处理，不会磨损供电导线的绝缘层。实际选型使用时，需要注意安装面的贴合度，如果是贴合加热的工况，要保证安装工作面的平面度偏差不超过0.1mm，尽量减少加热组件与被加热面之间的空气间隙，必要时填充薄型导热石墨片提升热传导效率，如果是辐射加热工况，要控制组件与被加热物体的距离在10-30mm之间，距离过近容易造成被加热物体局部温度过高，距离过远则会导致热效率大幅下降，同时要注意供电回路要匹配对应的温度控制装置，避免组件长期超温工作，缩短使用寿命。
