沿海区域排水作业升降检修平台

　　这套三维结构方案围绕沿海低洼区域的排水运维场景搭建，现场作业面往往紧邻储水罐体、管廊接口与临海步道，常规固定检修梯无法覆盖罐体侧部不同高度的阀组、液位计与管路法兰，因此整套设备把剪叉升降工位、登乘梯段、罐体占位与安全围护放在同一坐标体系里校核，避免后期进场后出现平台与罐体支腿、外部管线干涉的问题。

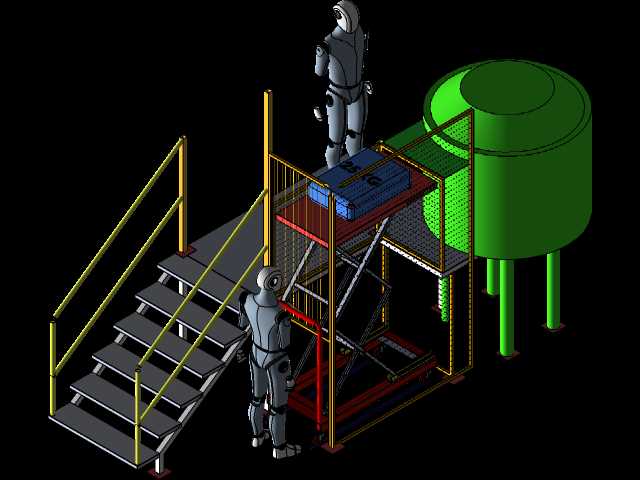

　　从现场布置看，右侧立式圆筒储水构筑物由多根支腿抬离地面，筒体下部接管与平台侧边形成检修通道；升降平台停靠在筒体旁，台面高度可覆盖筒体中下部人孔、阀门和取样口的操作区间。平台一侧设置固定斜梯，梯段两侧连续布置扶手，梯步采用防滑板结构，人员从地面经斜梯到达中层停靠面，再进入升降作业区。剪叉臂架布置在平台框架下方，油缸沿臂架对角线方向布置，推力传递路径直接，升降过程中台面保持水平，适合携带工具、备件和小型检测仪器完成多点位作业。

　　台面边界设计没有采用单纯开放式平板，而是在临边设置立柱、横杆与网状围护，面向罐体的一侧保留接近操作口，既保证人员能够探及阀件，又降低高处坠落风险。平台面上放置的箱体类构件可按现场需求配置为控制箱、工具收纳箱或应急电源柜，箱体底部与台面型材框架预留螺栓固定孔位，搬运时不允许仅靠摩擦定位。斜梯与平台对接处设置过渡平台，扶手在转角位置连续闭合，人员通行路径上没有突兀的立柱阻挡。

　　尺寸与安装边界方面，建模时需要先锁定罐体直径、支腿间距和接管标高，再反推平台的长宽轮廓。升降台在最低位时，底盘框架应高于地面排水坡度，防止潮水、雨水或冲洗水在底部积存；最高位时，台面护栏顶部与罐体附件之间要保留安全操作距离，不能为了追求接近量而让护栏挤压筒体保温层或仪表引线。斜梯投影长度随倾角变化，梯段下方不得布置电缆桥架、泵管口或检修阀门，若现场空间受限，可调整梯段走向，但扶手高度、踏步深度和中间休息面的净宽不能被压缩。

　　结构受力上，剪叉臂的铰接点是关键校核位置，销轴与衬套需要承受反复摆动带来的径向载荷，台面偏载工况要按人员集中在护栏侧、工具箱放置在角落的组合来验算。底盘下方的支脚与地面预埋件之间应设置可调垫板，用于补偿沿海混凝土地面的不平度；设备就位后，斜梯基础、升降台底盘和罐体支腿基础各自独立，避免把作业振动直接传递到储水构筑物。管路侧的检修空间还要考虑阀门手轮开启半径、法兰螺栓抽取方向以及软管临时接驳的弯曲半径，这些细节在三维装配里比二维平面图更容易暴露冲突。

　　沿海环境对材料和维护也提出明确要求，外露扶手、梯步、平台面板和紧固件需要按盐雾腐蚀条件选择涂层或不锈钢材质，剪叉铰接点保留润滑通道，油缸行程端部设置限位与缓冲。模型中两个人机站位分别表现了地面监护与台面操作的关系：地面人员可观察底盘、油缸和周围通道，台面上人员负责接近罐体附件，两者之间的视线不被护栏和箱体完全遮挡。整体方案不是孤立的升降机械，而是把登乘、围护、储水设施边界和排水检修流程合并考虑，适合用于沿海泵站、雨水调蓄设施、厂区排水罐区的维护作业设计与方案评审。
