工业制冷设备用杠杆式压紧门锁结构

　　这类杠杆式压紧门锁，最早是为商用低温冷藏、冷冻箱体的密封需求开发的，在商超冷柜、工业低温试验箱、冷链运输冷藏舱、食品加工速冻设备上应用极广，核心作用是在门体闭合后提供持续稳定的压紧力，抵消箱体内外温差形成的负压差，避免门体被内部负压吸开或者密封胶条压合不严出现冷量泄漏。很多刚接触制冷设备结构设计的工程师容易忽略锁具的压紧行程设计，以为只要能把门扣住就行，实际在低温环境下，密封胶条会随着温度降低出现硬化收缩，要是锁具的压紧行程预留不足，运行一段时间后胶条收缩就会出现缝隙，直接导致设备制冷效率下降，严重的还会因为持续跑冷造成压缩机长时间高负荷运行，缩短制冷系统的使用寿命。

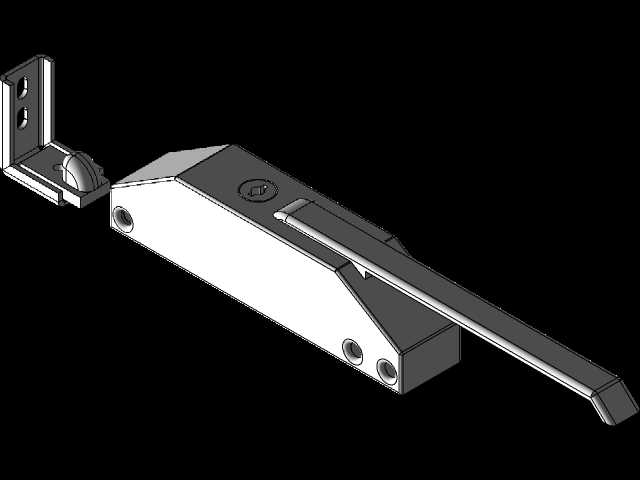

　　从结构设计逻辑来看，这款锁采用了杠杆增力的原理，操作手柄的长度经过力矩匹配，操作人员只需要施加很小的扳动力，就能在锁钩位置产生数百牛的压紧力，不需要额外借助工具就能完成门体的锁紧与开启，适配需要频繁开关门取放物料的使用场景。锁体主体采用一体化的压铸壳体结构，安装面预留了两个沉头固定孔，安装时可以直接通过螺栓固定在箱体门板的预设安装位上，不需要额外做复杂的预埋结构，对门板的厚度适配范围比较宽，从1.2mm的冷轧钢板门板到5mm的不锈钢门板都能适配安装。锁体侧面伸出的锁钩配合安装在箱体门框上的挡块，在手柄下压锁紧的过程中，锁钩会勾住挡块同时产生横向的拉紧位移，这个位移量设计在4-6mm之间，既能够保证胶条被充分压缩达到密封要求，又不会因为行程过大导致胶条被过度压缩产生永久变形。

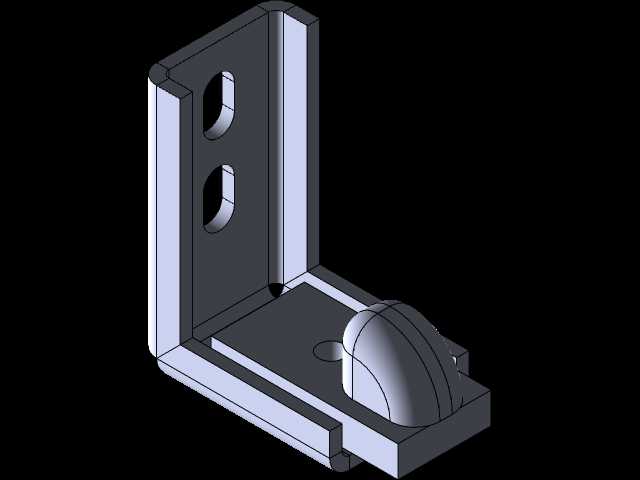

　　安装边界方面，锁体整体的外轮廓没有突出的尖锐棱角，手柄末端做了圆弧过渡处理，避免操作人员在开关门过程中被剐蹭受伤。锁体的安装孔位距离门板边缘的最小距离要求不小于25mm，防止安装位置过于靠近边缘导致门板局部强度不足，长期开关受力后出现门板变形。配套的门框挡块采用L型折弯结构，挡块上预留了长条形调节孔，安装时可以根据实际的胶条压缩量调整挡块的前后位置，补偿门板加工、胶条粘贴过程中产生的尺寸误差，降低对零部件加工精度的要求，减少生产装配环节的调试时间。

　　在实际选型过程中，需要根据门体的密封胶条压缩反力来匹配锁具的数量，单扇门宽度超过800mm的冷藏箱体，通常需要在门体上安装2把同规格的杠杆锁，分别布置在距离门体上下边缘四分之一门高的位置，保证整个门体的胶条受力均匀，不会出现局部压合不严的问题。如果是应用在-40℃以下的超低温设备上，锁体的内部转轴位置需要选用耐低温的润滑脂，避免低温环境下润滑脂凝固导致操作手柄卡滞，锁钩和挡块的接触面也需要做耐磨处理，减少长期开关磨损产生的间隙，保证锁紧力的稳定性。

　　很多现场维护人员反馈，这类杠杆锁的常见故障点大多是安装时挡块位置调整不当，要么锁钩勾不住挡块导致关不上门，要么勾接量太大导致手柄扳动费力，甚至长期受力过大造成锁体壳体断裂。建模的时候特意把锁钩的勾接深度、手柄的转动角度、锁紧过程的位移行程都做了参数化关联，设计人员调整参数的时候可以直接看到不同位置下的锁紧状态，不需要反复做实物试装验证，能大幅缩短制冷设备门体结构的开发周期。锁体表面采用喷塑处理，能够适应厨房、食品加工车间等高湿度、有弱腐蚀的使用环境，不会因为长期接触水汽出现生锈掉漆的问题，手柄部分做了加宽设计，操作人员戴防寒手套操作的时候也能顺利扳动手柄，不会出现打滑的情况。
