90度直角法兰连接弯管接头结构

　　这款90度直角弯管连接件，主要面向流体管路系统的转向布设场景，在卫浴给排水、小型工业输水输气回路、设备内置管路布局中都有广泛使用。实际管路排布过程中，当两段管路轴线呈垂直走向、且需要同时兼顾端部密封与立式固定需求时，这类一体成型的弯座结构就能替代多段直管加弯头拼接的方案，减少管路对接的泄漏点，同时压缩管路占用的安装空间。

　　从结构功能拆分来看，该零件整合了三个核心功能段：水平方向的外螺纹对接端、垂直向上的同轴通孔段、底部带安装孔的法兰固定座。水平端外壁加工标准管螺纹，可直接拧入带内螺纹的管路端口或者阀体接口，螺纹段根部预留退刀槽，装配时可以保证端面完全贴合密封面，不会出现螺纹旋紧到位后端面仍留有间隙的问题。垂直向上的管口为光滑通孔，内壁全程做等径流道设计，流体转向过程中不会出现局部截面突变，能大幅降低介质流经弯头时的压损，减少水流在拐角处形成涡流、产生噪音与振动的概率。底部的圆形法兰盘沿圆周均匀分布四个安装通孔，安装时可以通过螺栓将整个弯管组件锁定在设备机架、墙面预埋板或者卫浴台面上，避免管路通水后受水压冲击出现晃动、接口松脱的问题。

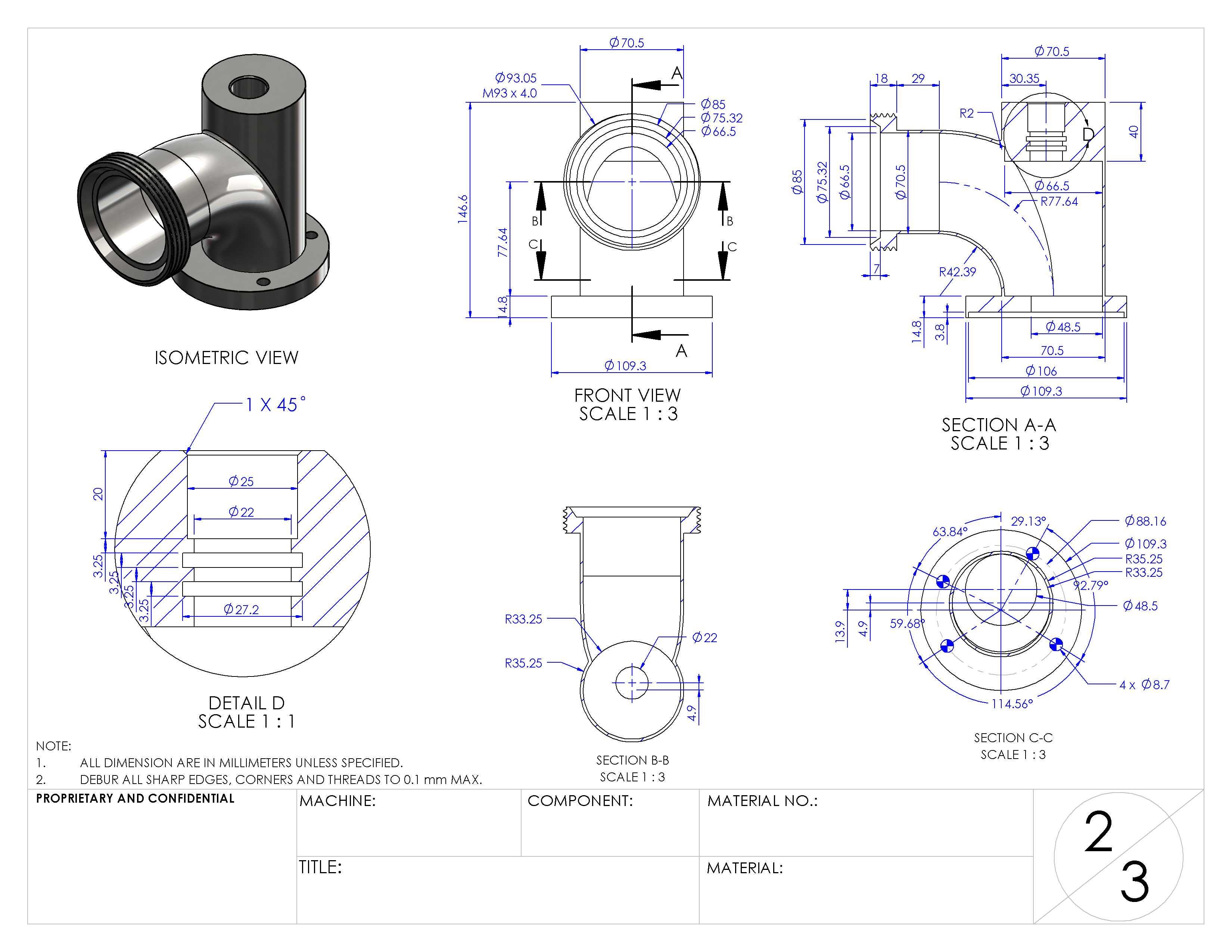

　　设计过程中首先要锁定流道的通径尺寸，图纸中标注的内孔尺寸全程保持一致，转弯处的内壁圆角做了平滑过渡，没有尖锐拐角，既可以降低流体阻力，也能避免介质中的杂质在拐角处沉积堵塞。外形尺寸方面，水平方向从法兰端面到螺纹端部的总长、垂直方向从法兰底面到顶部管口的总高都做了明确边界限定，布局时可以提前在装配体中预留对应的安装空间，不会出现和周边管线、设备钣金件发生干涉的情况。法兰盘上的四个安装孔采用圆周均布设计，孔位中心距、孔径都匹配常用的管路安装标准，现场装配时不需要额外扩孔或者调整孔位，通用互换性较强。

　　细节结构处理上，零件所有外露的锐边都做了倒角处理，图纸中标注的1×45度倒角既可以去除加工后的毛刺，避免装配时划伤操作人员的密封胶带或者密封圈，也能引导对接管路快速对中，提升装配效率。转弯段的外壁采用渐变壁厚设计，拐角承压最薄弱的区域适当增加壁厚，保证管路在额定水压下不会出现开裂、鼓包的问题，而两端对接区域的壁厚则匹配标准管螺纹的加工要求，螺纹旋合长度完全满足密封所需的啮合牙数，不需要额外缠生料带也能实现低压工况下的无泄漏连接。

　　在机床加工实训场景中，这个零件也是非常典型的综合练习工件：需要完成车削加工螺纹、内外圆柱面，铣削法兰端面，钻削法兰安装孔，多道工序之间需要反复找正坐标系，保证水平孔和垂直孔的轴线垂直度、两端流道的同轴度都符合图纸公差要求。完成加工后的工件可以直接接入测试管路，通水加压后验证拐角处的密封性能与通流能力，结构完全贴合实际管路配件的工程使用需求，没有多余的冗余设计，每一处尺寸标注都对应实际装配、加工、承压的功能要求。
