城市通勤公路自行车整车结构设计

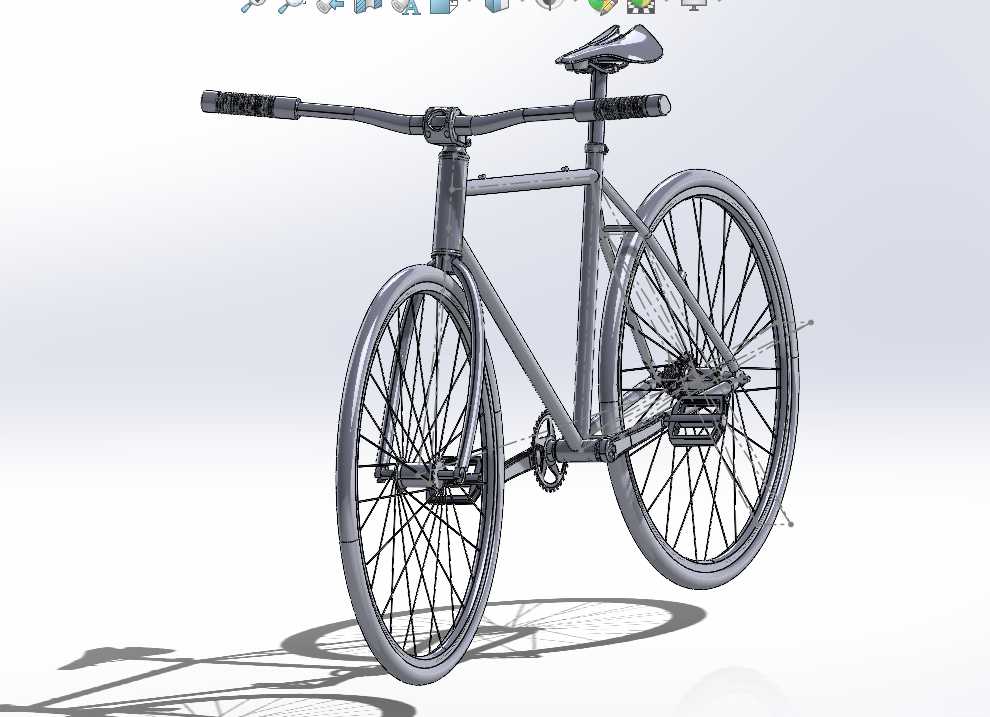

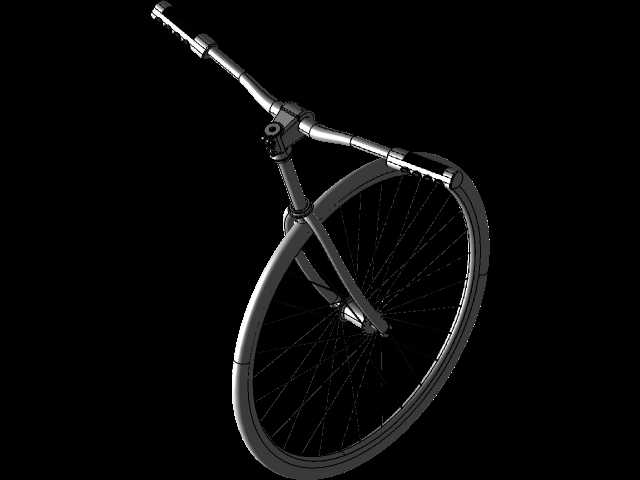

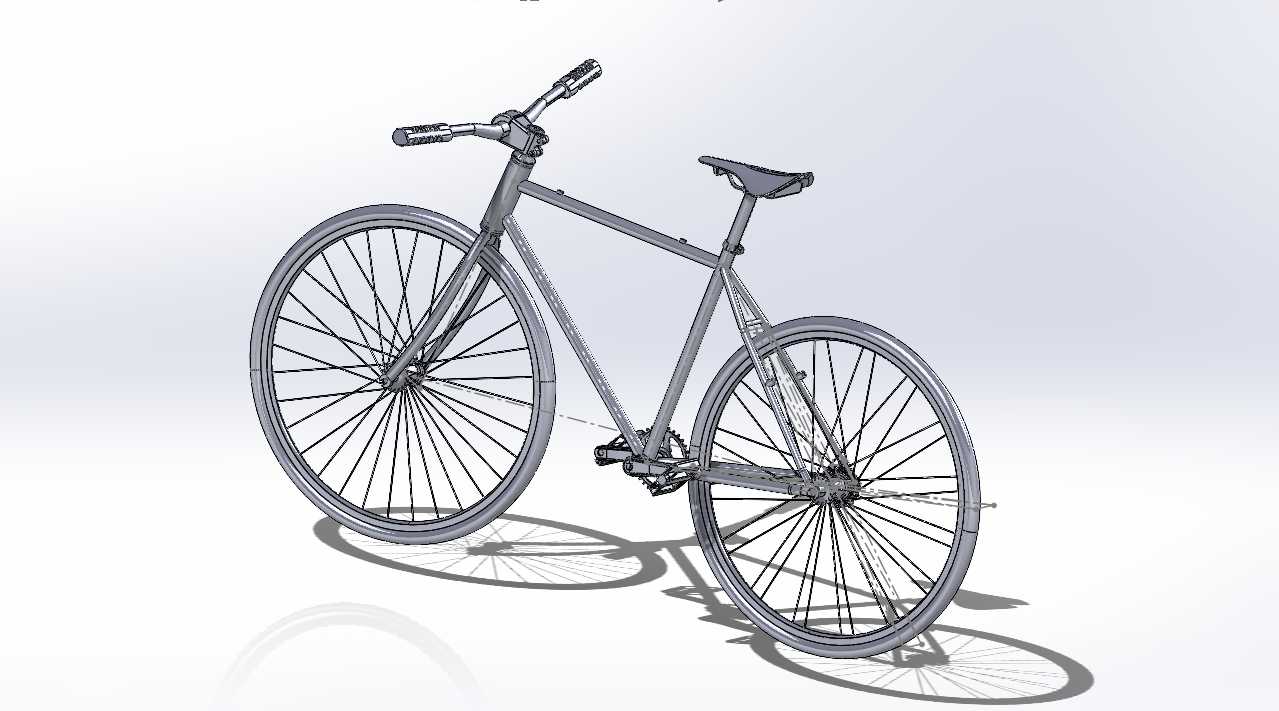

　　这套自行车三维结构覆盖整车从承载主体到行走、转向、传动、制动各子系统的完整装配关系，建模过程中优先还原实车装配逻辑，而非单纯堆砌外观曲面。车架作为核心承载部件，采用经典菱形双三角布局，上管、下管、座管、后上叉、后下叉的管径与衔接角度均按照常规城市通勤公路车的受力路径搭建，五通位置作为踩踏动力的输入枢纽，同时衔接下管、座管与后下叉，建模时严格保证中轴轴线与后轮轴心、前轮轴心的平行度，避免后续装配出现链条偏斜、轮组蹭架的问题。头管处预留标准碗组安装位，前叉竖管穿过头管后与把立、车把组件配合，转向轴线的后倾角与拖距按照常规城市骑行的稳定取向设置，兼顾低速挪车的灵活性与中速巡航的直线保持性。

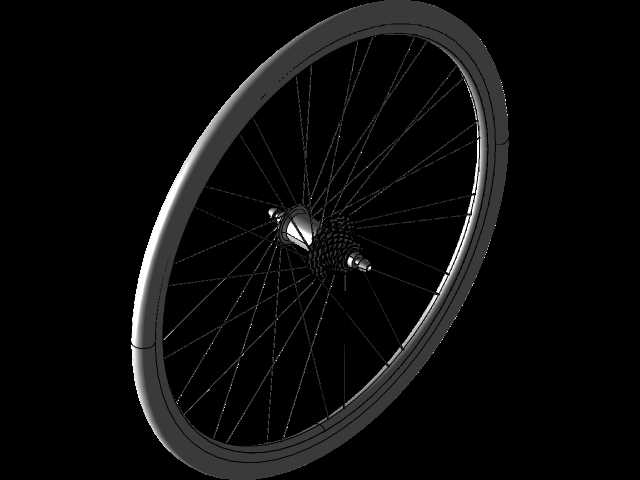

　　轮组部分完整还原了轮圈、辐条、花鼓、轮胎的装配层级，前后轮均采用多辐条交叉排布结构，辐条从花鼓法兰盘向轮圈均匀发散，建模时逐一匹配每根辐条的张紧安装角度，既还原实车外观，也能直观展示轮组的受力传递路径：路面冲击从轮胎接触点传入轮圈，再通过均布辐条分散到花鼓轴心，最终传递给前叉与后叉。轮胎采用窄型城市公路胎轮廓，轮径匹配常规700C通勤车尺寸，整车轴距控制在城市代步车型的常规区间，既保证转弯时的操控灵活性，也避免轴距过短导致高速骑行发飘。

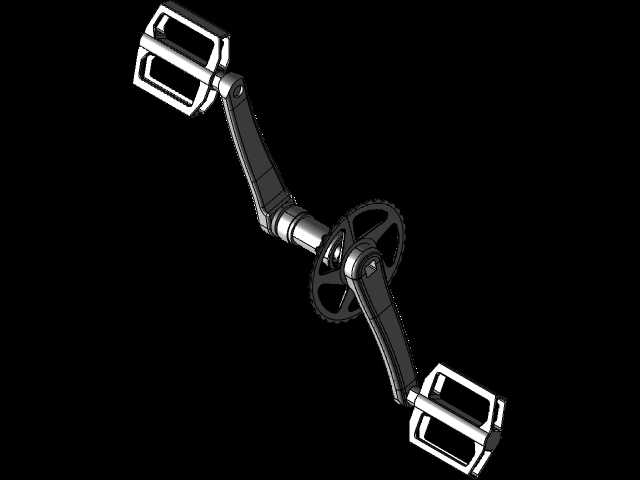

　　传动系统包含牙盘、曲柄、脚踏、链条、飞轮等核心部件，牙盘安装在五通两侧的曲柄端部，链条环绕牙盘与后轮花鼓处的飞轮，完整呈现链传动的啮合轨迹。设计过程中重点核对了链条线的对中度：牙盘齿面中心与飞轮常用齿片中心的偏移量控制在合理范围，减少骑行过程中链条侧向摩擦与掉链概率。曲柄长度按照成人通勤骑行的常规踩踏行程设置，脚踏转动时与地面、车架下管的安全间隙经过校验，转向打满时脚踏也不会与前轮、泥除部件发生干涉。

　　操控部分包含车把、把立、刹把、座垫与座管组件，平直公路车把的宽度适配常规肩宽，刹把安装位置贴合手部自然握持姿态，座管插入座管的深度预留足够调节行程，可适配不同身高使用者的座高调整需求。座垫的俯仰角度与前后位置也保留了调节余量，座弓与座管夹的配合结构完全还原实车锁紧方式。

　　从实际应用场景来看，该结构可用于通勤自行车产品的结构方案评审、骑行装备的干涉校验、教学演示中的链传动与轮组受力讲解，也可作为城市代步车型改型设计的基础参照。建模时所有部件的安装边界都按照实车装配逻辑预留：前后轮开档宽度匹配主流花鼓尺寸，五通规格兼容常规中轴组件，头管碗组、座管管径、车把夹持直径均沿用行业通用标准，后续衍生加装挡泥板、货架、脚撑等附件时，可直接在后叉、座管、后上叉的对应位置核对安装孔位与间隙，无需重新搭建基础车架结构。

　　外观层面车架管材衔接处的过渡圆角、焊接节点的轮廓都做了写实处理，没有出现生硬的直角拼接，车把、座垫、轮胎等非金属部件的轮廓也按照实际产品的曲面形态搭建，整车在三维环境中可直接完成转向动作模拟、曲柄转动模拟、轮组转动模拟，能够直观验证全行程内各运动部件的间隙是否合理，排查设计阶段潜在的装配冲突。
