低架越野轻型倒三轮代步车架结构

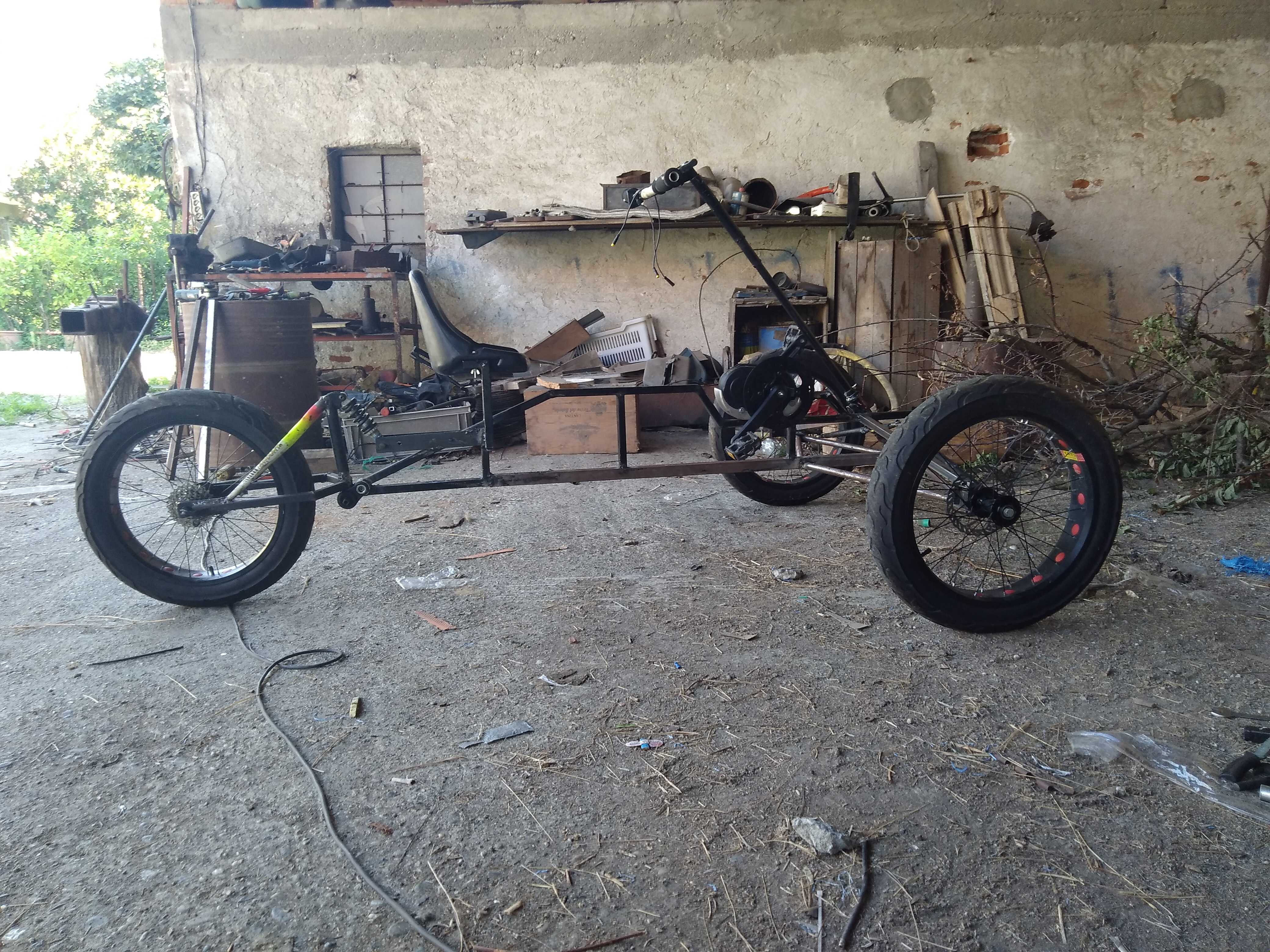

　　这款倒三轮结构的轻型载人载具，核心定位面向非铺装路面的短途休闲出行、户外越野玩乐场景，区别于传统正三轮载货车型，其结构布局采用前轮双轮转向、后轮单轮驱动的倒三轮构型，在兼顾三轮行驶稳定性的同时，保留了两轮载具的转向灵活性，适配郊野土路、林间小径、乡村非硬化路面的通行需求，也可作为小型园区、露营场地的短途接驳代步工具使用。

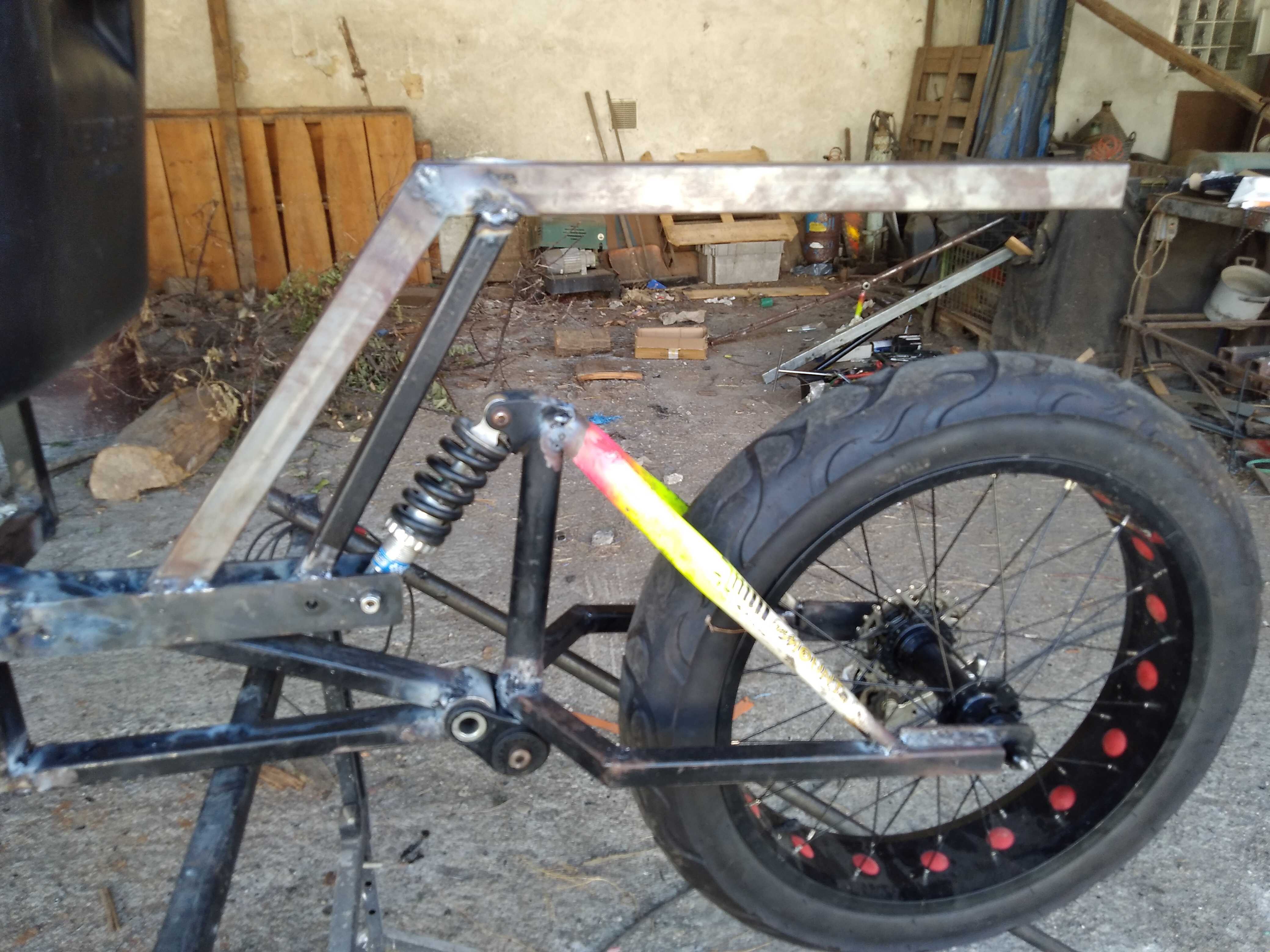

　　从功能特性来看，整车采用低重心布局设计，取消了前悬架减震结构，依托前双轮的宽轮距布局与低扁平比越野轮胎的形变吸收路面小幅颠簸，前轴载荷控制在较低水平，转向操作时的舵量反馈更直接，不会出现传统正三轮转向时的过度侧倾问题。驱动端将动力单元集成在后轮位置，省去了传统的传动轴、链条传动的冗余结构，动力传递路径更短，传动损耗更低，后悬架采用单减震布局，减震器安装位置经过多轮迭代调整，避开了后轮跳动时的运动干涉区间，同时将后轴载荷的传递路径优化为直接对接车架主纵梁，在重载或飞跃落地时，冲击力可直接通过纵梁分散到整个车架，不会出现局部应力集中导致的车架开裂问题。

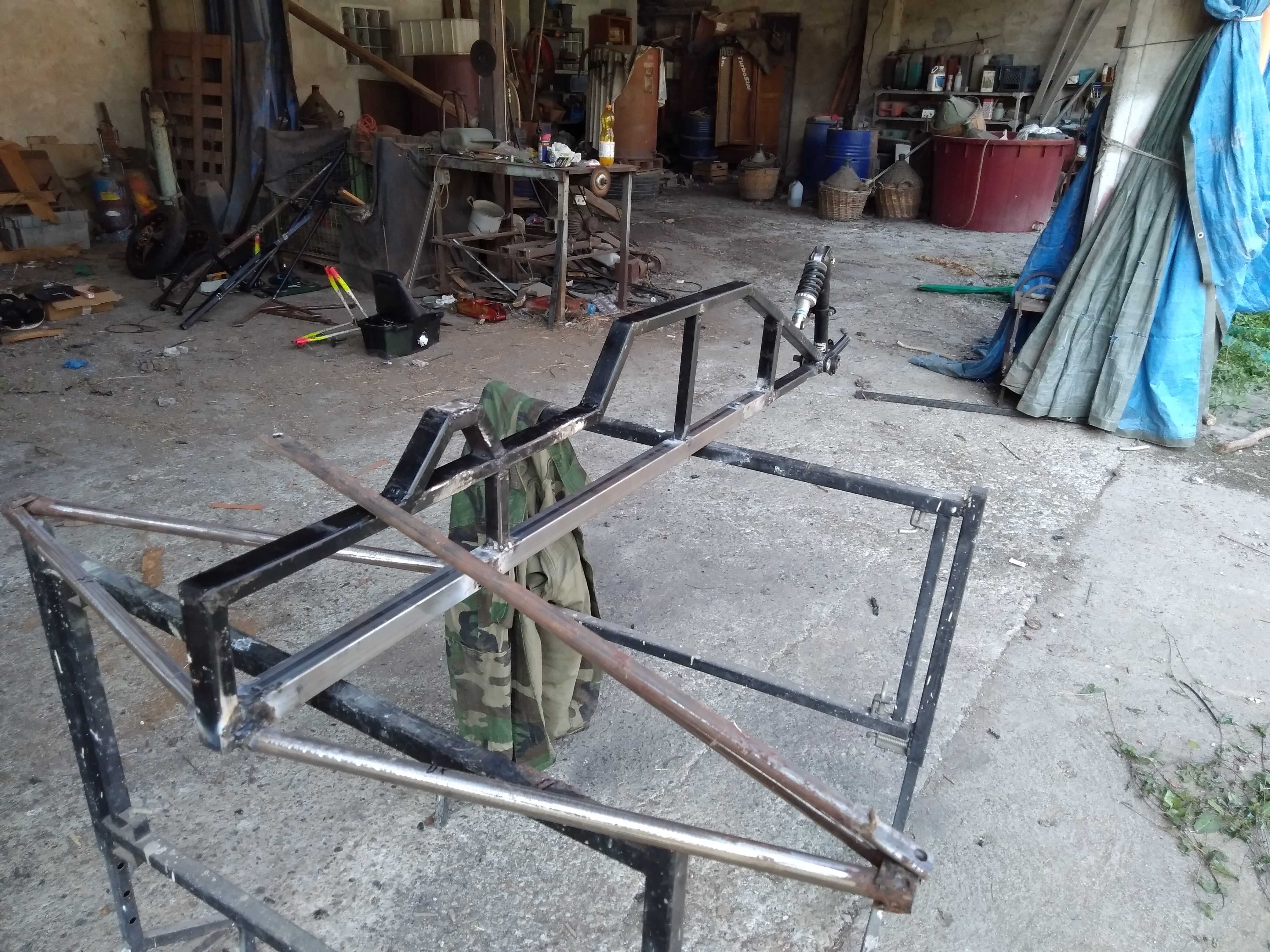

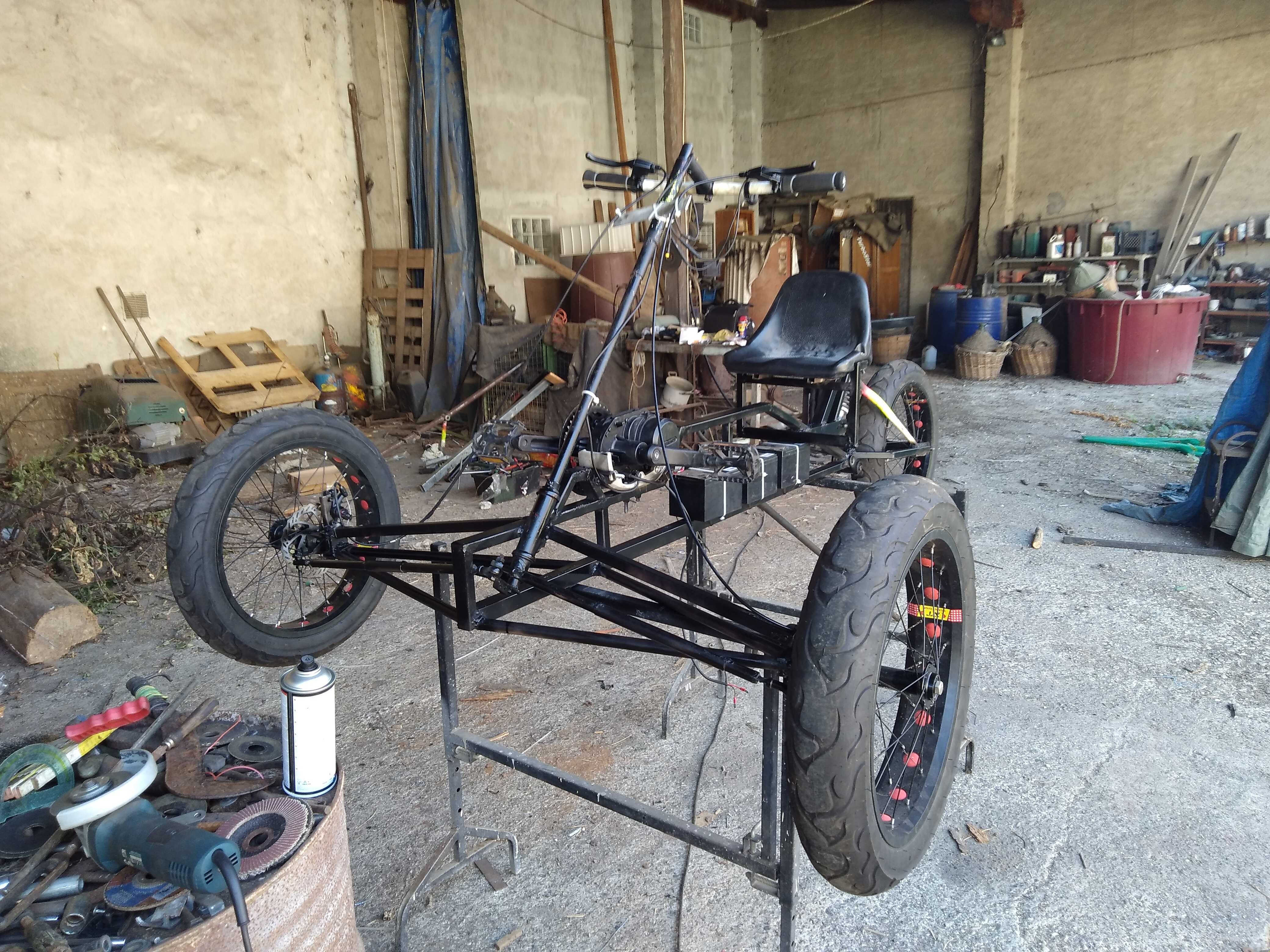

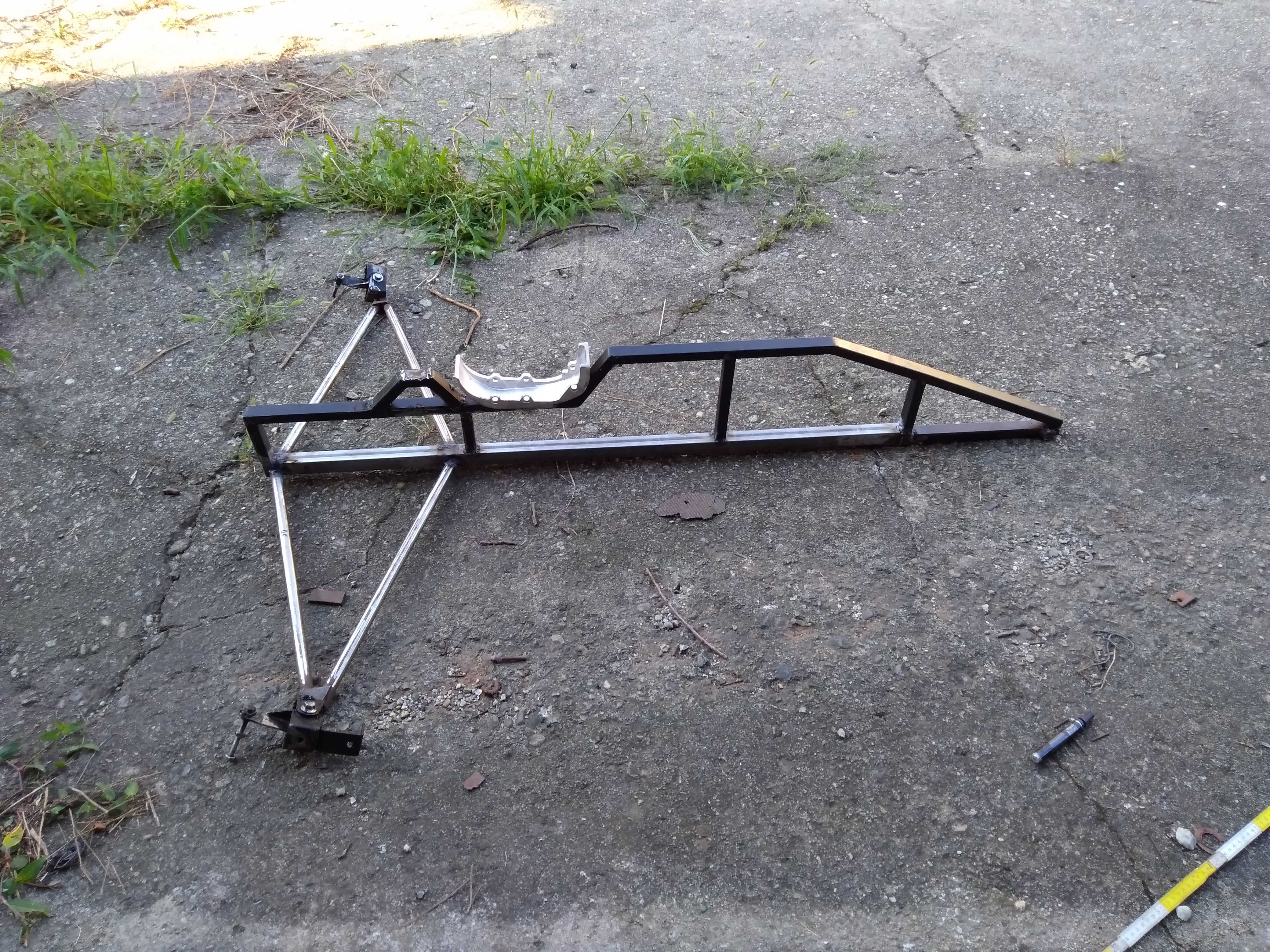

　　设计思路上，整车车架采用标准矩形钢管切割焊接成型，所有管材的切割角度均适配管材拼接的坡口要求，无需额外的铸造或锻造连接件，普通的五金加工条件即可完成车架的焊接制作，大幅降低了制作门槛与物料成本。车架的主承载梁采用低位平铺布局，座椅安装位置直接固定在主纵梁上方，骑乘时的重心高度比传统两轮越野车型低150mm左右，高速过弯或紧急变线时的侧翻阈值大幅提升。转向机构采用拉杆式同步转向结构，两个前轮的转向梯形参数经过反复校核，转向时内外轮的转角差符合阿克曼转向几何要求，低速转向时不会出现轮胎侧滑 scrub 现象，减少了非铺装路面转向时的轮胎磨损与转向阻力。

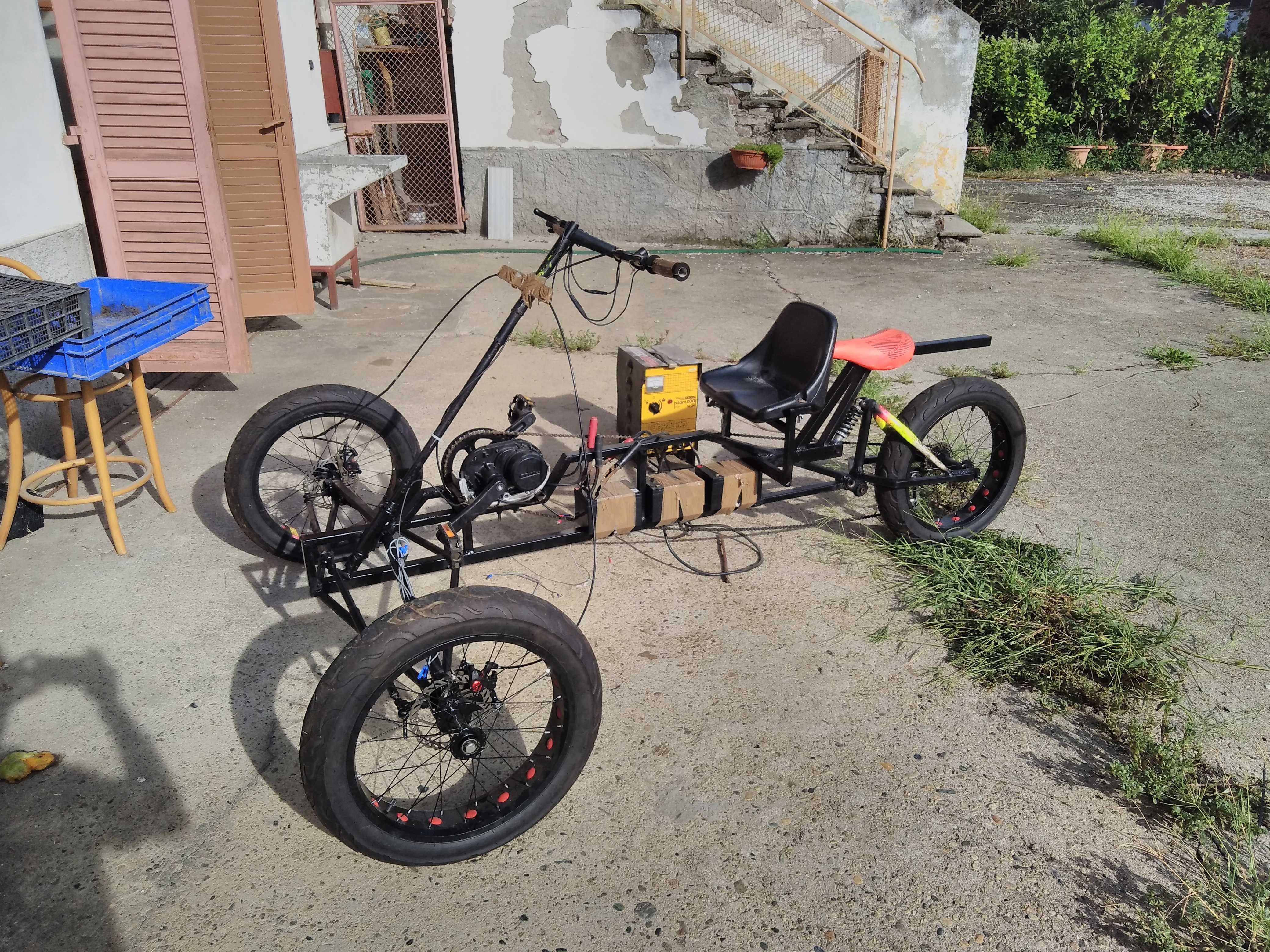

　　从安装边界与尺寸参数来看，整车前轮轮距控制在850mm范围内，整车总宽度不超过900mm，可顺利通过常规的人行步道、林间窄路，轴距控制在1200mm级别，转弯半径小于2m，狭窄场地内的掉头、挪车操作十分灵活。车架的动力安装位预留了通用的踏板式动力单元安装孔位，可适配不同排量的燃油动力单元或轮毂电机、中置电机等电动动力单元，安装孔位采用长圆孔设计，可兼容不同尺寸的动力总成固定需求，无需二次打孔修改车架。座椅安装位预留了前后调节的滑轨安装空间，可根据不同身高的骑乘者调整座椅前后位置，适配160cm到185cm身高范围的使用者操作。电池或燃油箱的安装位设置在座椅下方的主纵梁之间的空腔位置，充分利用车架内部空间，不会额外增加整车的宽度与高度，同时低位置的储能单元也进一步降低了整车重心，提升行驶稳定性。

　　整车的制动系统采用前后碟刹布局，前双轮分别配备独立的制动卡钳，制动管路沿车架主梁内侧布置，避免越野行驶时被飞石、树枝刮碰损坏，后轮制动卡钳直接固定在后桥转接座上，制动时的制动力直接作用于后轮，不会对后减震器造成额外的冲击载荷。车把位置采用可调节的立管结构，可根据骑乘者的操作习惯调整车把的高度与前后角度，长时间骑乘时可调整到舒适的操作姿态，降低驾驶疲劳感。后货架位置预留了扩展安装孔位，可加装小型载物筐、露营装备挂载支架，满足短途户外出行的载物需求。

　　在结构强度校核层面，车架的所有焊接节点均采用满焊工艺处理，主纵梁与前叉安装座、后减震安装座的连接位置额外增加了三角形加强筋片，在承受300kg以内的总载荷时，车架的最大形变量不超过2mm，满足越野场景下的冲击载荷要求。所有管线的布置均预留了足够的运动余量，前轮转向到最大角度时，刹车管线、控制线束不会出现拉扯、弯折的情况，后轮上下跳动达到最大行程时，动力线缆、制动管路也不会与车架或车轮发生运动干涉。轮胎选用大颗粒花纹的越野轮胎，胎壁厚度较大，在非铺装路面行驶时可提供足够的抓地力，同时可抵御碎石、树枝的穿刺，降低越野行驶时的爆胎风险。
