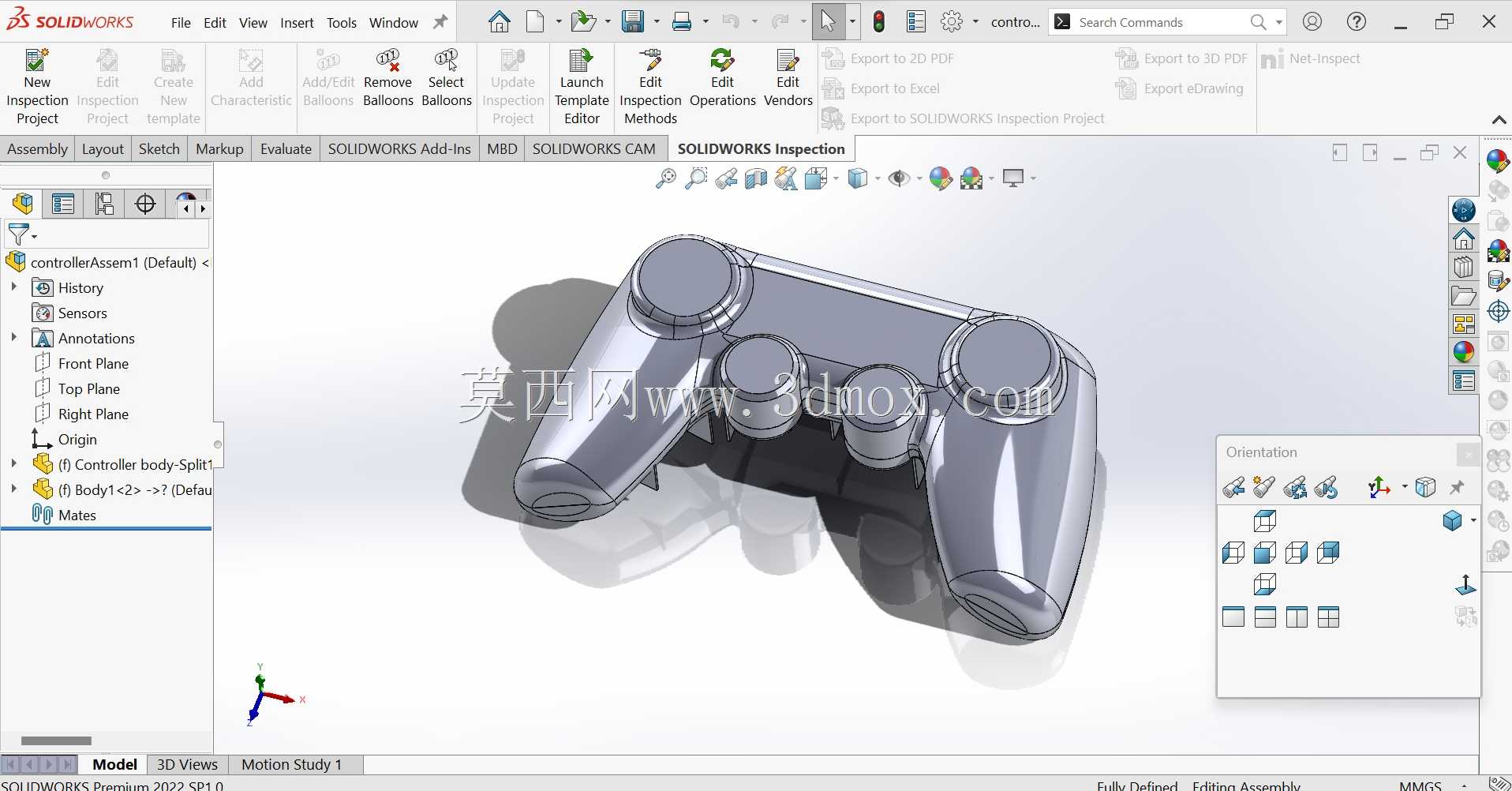

类PS布局双摇杆手持游戏控制器外观结构

　　这款手持交互控制器的结构设计，核心围绕长时间手持操作的人机适配逻辑展开，整体采用对称式双握把内收造型，握把区域的曲面弧度完全贴合成年人手掌自然蜷曲时的掌丘、指根贴合轮廓，避免长时间握持产生的局部应力集中。从结构布局来看，正面上方对称布置两个大尺寸摇杆组件，摇杆基座做了下沉式限位设计，可限制摇杆最大偏转角度在合理操作区间，避免过度扳动导致内部电位器损坏；摇杆下方居中位置布置十字方向键与功能按键区，按键的凸起高度控制在1.2-1.5mm区间，按压力度设置在1.2-1.8N，匹配手指指尖按压的舒适力度区间，不会出现轻触误触发或者按动费力的问题。

　　从实际应用场景来看，这类控制器可适配工业虚拟仿真操作、数字孪生设备远程操控、消费级游戏交互等多个场景，握把内部预留了足够的空腔结构，可容纳主控电路板、无线传输模块、锂电池组等核心元器件，壳体壁厚均匀控制在1.8-2.2mm，采用加强筋布局在壳体内部非外观面，既保证整体结构抗摔强度，又能控制整体重量在200g以内，长时间手持不会产生明显的负重疲劳。设计过程中优先考虑了装配的便捷性，上下壳体采用卡扣加螺丝的组合固定方式，螺丝孔位全部隐藏在握把底部的防滑垫下方，不破坏外观面的整体流畅性，按键与壳体之间的间隙控制在0.15-0.2mm，既保证按键活动顺畅，又能避免灰尘、汗液从缝隙进入壳体内部。

　　在安装边界与尺寸控制上，整体横向最大宽度控制在155mm左右，纵向高度105mm，握把处的最大厚度38mm，这个尺寸区间可以适配90%以上成年用户的手掌大小，握把外侧的曲面做了细微的磨砂纹理处理，增加握持时的摩擦力，即使手心出汗也不会出现打滑脱手的情况。摇杆的帽头采用内凹弧面设计，表面覆盖软胶材质，拇指贴合时不会产生滑动，摇杆的回中结构采用对称弹簧布局，扳动到各个方向的阻尼感保持一致，操作时的力反馈均匀。控制器正面的所有功能按键都做了差异化的外形标识，方向键采用十字连体结构，功能按键采用圆形独立布局，用户仅凭触感就能快速区分不同按键的功能，不用视线频繁在控制器与操作画面之间切换，提升操作效率。

　　从结构可靠性角度考虑，壳体的棱角位置全部做了R2以上的圆角过渡，避免跌落时应力集中导致壳体开裂，内部电路板的固定柱采用十字筋加强，固定柱根部做了圆角过渡，避免螺丝锁附时出现柱体断裂的问题。握把内部的电池仓做了独立的限位筋结构，电池装入后不会因为晃动产生异响，同时预留了电池引线的走线槽，避免引线被壳体夹断。按键下方的导电胶安装位做了定位柱设计，导电胶装配后不会出现偏移，保证每个按键的触发行程一致，不会出现个别按键卡滞或者触发失灵的问题。整体结构拆分件数量控制在合理范围，除上下主壳体、按键、摇杆帽、防滑垫之外，没有多余的装饰性拆分件，既降低了模具成本，也减少了装配工序，提升量产时的装配良率。
