国际象棋棋子分体式硅胶浇注成型模具

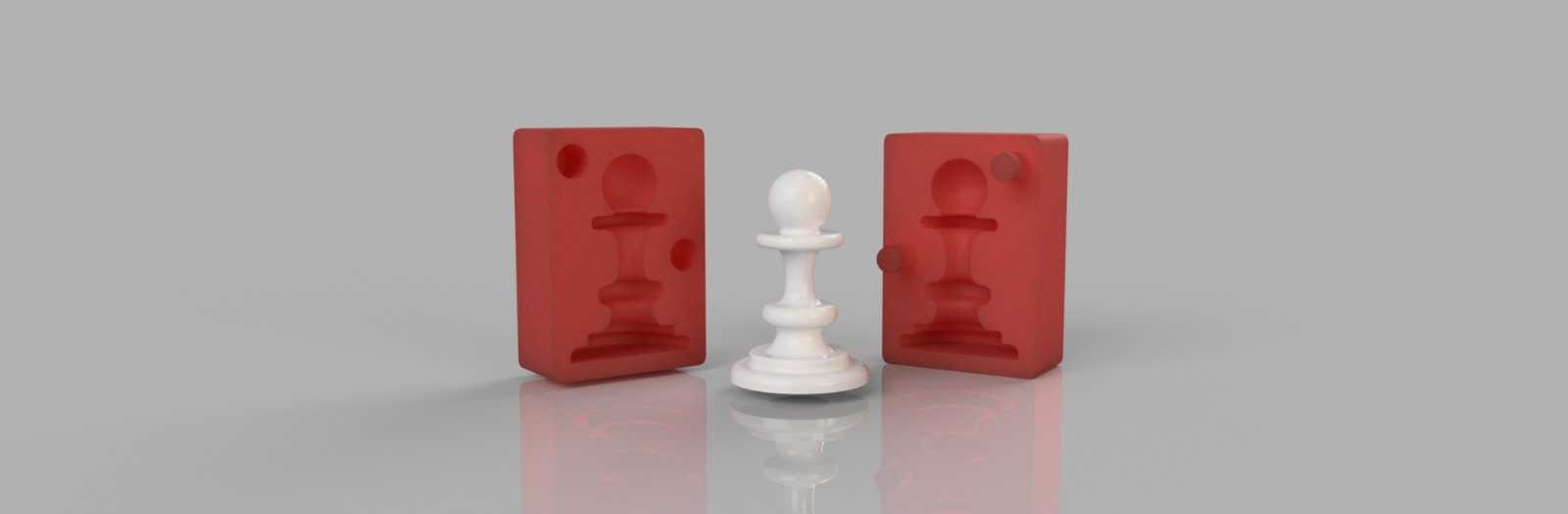

　　这套模具的核心成型对象是国际象棋中的兵型棋子，采用左右对开的两板模结构，整套工装由左模仁、右模仁以及配套定位结构组成，模腔完全复刻棋子的外轮廓曲面，从顶部的球形棋冠、中部的阶梯颈环到底部的圆形底座，所有曲面特征都在模腔内壁做了等距偏移，预留出浇注材料的成型壁厚。在手工文创小批量生产场景中，这类模具主要用于石膏、树脂、低熔点蜡料甚至食品级硅胶材质的棋子浇注作业，不需要配套大型注塑机的高压锁模结构，依靠手工合模夹紧、常压浇注即可完成成型，非常适合桌游周边定制、教学教具制作、手办小批量打样这类低产能需求的场景。

　　从结构设计思路来看，分型面选择在棋子的轴向中心对称面上，这个位置是整个棋子外轮廓的最大投影分界处，开模时成品不会出现侧向倒扣卡滞，棋子两侧的曲面特征分别分布在左右两个模仁的型腔内，合模后分型面紧密贴合，不会在浇注时出现料液从合模缝溢出产生厚飞边的问题。模仁本体上预留了多个定位孔与锁紧孔，分布在模腔的上下两端以及侧边位置，作业时可以通过定位销保证左右模仁的对齐精度，避免合模错位导致成型棋子出现两半轮廓偏移的错模缺陷，锁紧孔可以穿入螺栓或者使用快速夹钳压紧，抵消浇注时料液产生的轻微胀模力。

　　模仁的外形采用长方体块状结构，边角做了小圆角过渡，没有尖锐的应力集中棱边，日常手工搬运、开合模操作时不会划伤操作人员，模仁的整体厚度远大于模腔的最深深度，模腔背面保留了足够的实体支撑层，浇注固化过程中不会因为料液的轻微压力出现模腔变形凹陷。模腔的流道设计在模仁的顶端位置，浇注时从顶部开口注入混合好的液态原料，型腔内的空气可以从分型面的细微缝隙以及顶部的排气间隙排出，不会在棋子的球头位置滞留气泡形成表面凹坑。

　　在安装边界方面，这套分体模具不需要固定在专用设备工作台面上，手工生产时直接放置在水平操作台上即可完成全部作业，如果需要配套小型真空浇注设备使用，模仁的外部长宽尺寸可以适配常规小型真空桶的内部放置空间，合模后的整体高度不会超过真空桶的有效腔体高度，抽真空排气时不需要额外做改装固定。如果要接入小型低压注型生产线，模仁侧边的锁紧孔位可以直接匹配通用模架的安装孔距，不需要二次加工打孔就能固定在模架上，配合气动压合装置可以实现半自动化的小批量循环生产。

　　成型后的棋子开模流程也经过了结构适配，左右模仁分开后，固化完成的棋子可以直接从半型模腔内脱出，因为棋子所有外表面都是顺着开模方向的顺滑曲面，没有垂直于开模方向的凹槽倒扣，不需要设计额外的顶出机构，手工即可轻松取出成品，不会因为强制脱模刮伤棋子表面的光滑曲面。模腔内壁的高光曲面设计可以让成型后的棋子表面直接获得顺滑的质感，后续只需要简单做表面抛光或者上色处理，不需要额外打磨大量合模线残留，大幅降低后处理的工时消耗。针对棋子底座的平面特征，模腔底部做了精准的平面贴合设计，成型后的棋子底座平整，放置在棋盘上不会出现晃动歪斜的问题，棋冠部位的球形曲面在模腔尾部做了圆滑过渡，不会出现料液填充不到位的缺胶缺陷。
