PCB烘干工序用多层推拉式物料承托机架

　　在PCB制造的湿制程后段，阻焊印刷、字符印刷、沉铜电镀后的板件都需要经过恒温烘干工序去除板件表面及孔内残留水分、固化印刷涂层，常规的烘箱配套承托料架多为固定式层架，取放板件时需要探身进入烘箱腔体，不仅操作效率低，还容易被腔体内余温烫伤，同时不同批次板件的干燥时长管控全靠人工记录，很容易出现烘干不足或者过烘的问题，影响PCB成品的结合力与外观质量。这款机架就是针对PCB烘干工序的实际作业痛点设计的专用承托工装，整体采用工业线棒搭配标准连接件搭建主体框架，底部设置可调脚杯，可根据烘箱放置地面的平整度调整机架水平度，避免架体倾斜导致层板上的PCB板滑落，脚杯的防滑橡胶底座也能减少架体与烘箱内底面的硬摩擦，不会刮伤烘箱内腔的金属衬板。

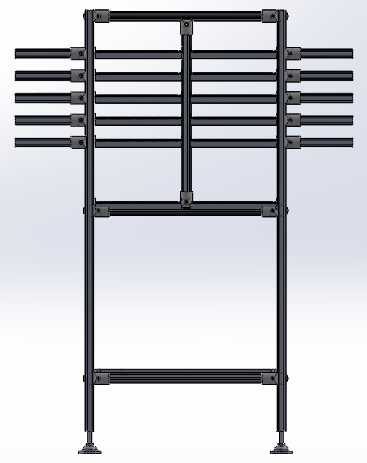

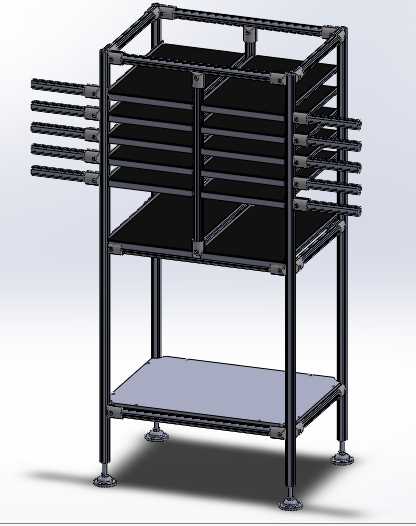

　　机架的主体框架分为上下两个功能区，下部为开放式置物平台，可临时放置待烘干的周转板件、烘干过程记录标识牌等辅助物料，上部为多层推拉式承托层结构，每层承托托架都可独立从架体两侧抽出，作业人员取放PCB板时无需探身进入烘箱，只需将对应层的托架拉出，摆放完板件后推回架体即可，每层托架的抽拉行程经过限位设计，完全拉出后不会从架体上脱落，避免托架倾翻导致板件掉落报废。每层承托层的层间距经过适配设计，可兼容不同厚度的PCB板摆放，同时预留了足够的热风流通间隙，保证烘箱内的热风能够在各层板件之间循环流动，不会出现局部温度不均导致的烘干效果差异，承托层的板面采用防静电耐高温板材制作，不会在高温环境下释放挥发性物质污染PCB板面，

　　同时表面的防静电属性可避免静电击穿PCB上的精密线路。架体预留了按钮与指示灯的安装位，可直接对接烘箱的温控计时模块，每层托架对应一组状态指示灯与计时按钮，当该层托架推入架体到位后，按下对应按钮即可启动该层的独立计时，达到设定的干燥时长后对应指示灯亮起提示作业人员取件，无需人工记录每批次板件的入炉时间，大幅降低了人工管控的失误率，也避免了不同时段入炉的板件混放导致的时长管控混乱。机架的整体外形尺寸适配常规工业PCB烘箱的内腔安装边界，宽度方向可同时容纳两排标准尺寸PCB板的摆放，深度方向与烘箱内腔深度匹配，推入烘箱后不会影响烘箱门的正常闭合，架体的整体承重经过校核，每层托架可承载常规批次PCB板的总重量，

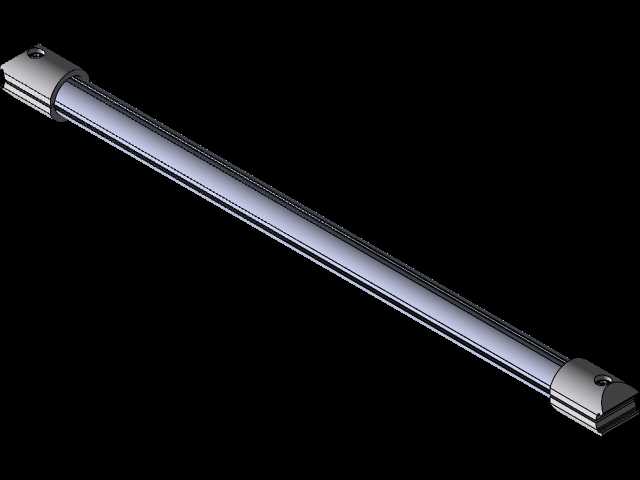

　　长期在烘箱的恒温工作环境下不会出现框架变形、连接件松动的问题。线棒框架的连接结构采用标准快装连接件，后期如果需要调整层间距、增减承托层数，无需焊接作业，只需松开连接件的锁紧螺丝调整位置后重新锁紧即可，可快速适配不同尺寸PCB板的烘干需求，相比传统的焊接式金属料架，改造调整的成本更低，适配灵活性更强。架体的所有边角位置都做了圆弧过渡处理，没有尖锐的毛刺棱角，作业人员抽拉托架、取放板件时不会被划伤，所有连接件的锁紧螺丝都采用防松设计，长期在烘箱的热风循环震动环境下不会出现松脱掉落的问题，避免金属异物掉落在PCB板上或者烘箱内部引发质量或设备故障。
