不锈钢RS规格小型平开合页结构设计

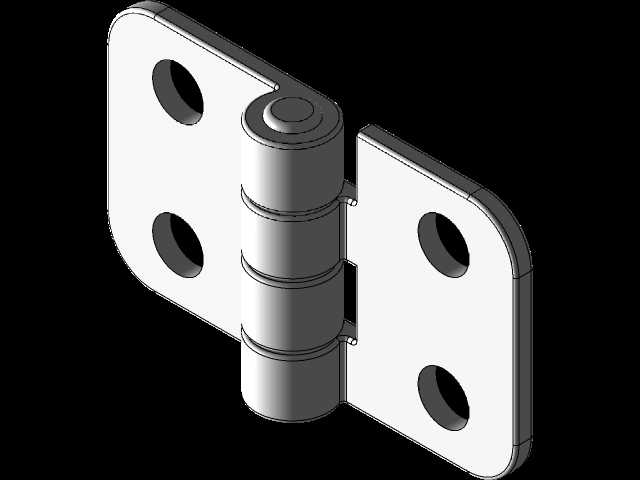

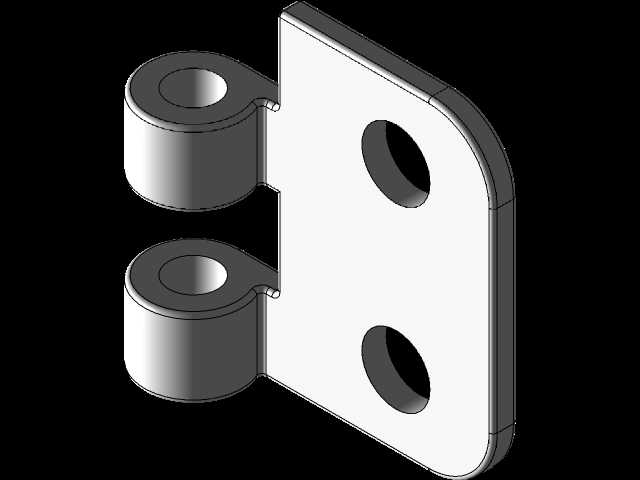

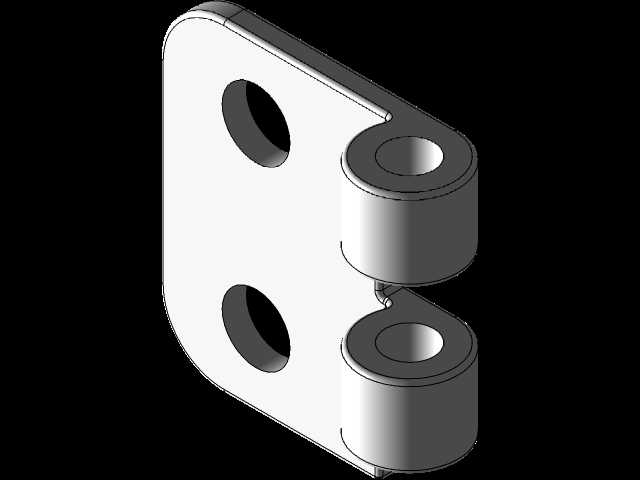

　　这类小型不锈钢合页，日常在各类工业机柜、小型设备检修门、精密仪器防护舱、户外电气箱的铰接部位应用极广，核心作用是实现两个相对固定构件之间的定轴转动，同时保证开合过程中无径向窜动、合页叶片贴合面无错位偏移，避免门体或盖板开合时出现剐蹭、卡滞、闭合不严的问题。从结构设计逻辑来看，这款合页采用双叶片对称式布局，中间的铰接轴做了三段式卷边结构，相比单段卷边的合页，三段式的轴套配合长度更长，转动时的同轴度更好，长期反复开合后不容易出现轴部磨损松旷的问题，能有效提升铰接结构的使用寿命。叶片部分的安装孔采用长圆形设计，而非正圆孔，这一细节是考虑到实际安装时的装配公差补偿——钣金件焊接或者折弯加工后，安装孔位难免存在毫米级的位置偏差，

　　长圆孔可以给安装螺丝留出一定的调整余量，降低现场装配的对位难度，不需要对安装孔进行二次扩孔修正，能大幅提升装配效率。叶片的边角全部做了圆角钝化处理，没有尖锐的直角棱边，一方面是避免安装和开合过程中划伤操作人员的手部，另一方面也能减少应力集中，在合页承受重载开合的冲击时，边角位置不会因为应力集中出现开裂变形的问题。尺寸边界上，这款合页展开后的总宽度为34mm，单片叶片的宽度为20mm，合页闭合后的总厚度为1.5mm，属于薄型小规格合页，适配的门板或盖板厚度通常在1-3mm之间，安装时需要注意，两个叶片的固定面需要保证共面度误差不超过0.1mm，否则铰接轴会承受额外的侧向弯矩，长期使用会导致轴部磨损加快，开合阻尼变大。材质选用不锈钢，

　　主要是考虑到部分应用场景存在潮湿、弱腐蚀的环境，比如户外设备箱、食品加工设备的外罩、卫浴类小型设备门体，不锈钢材质不需要额外做表面防锈处理，就能在这类环境下长期使用，不会出现锈蚀卡滞的问题。设计过程中，铰接轴和卷边轴套的配合间隙控制在0.05-0.1mm之间，间隙过小会导致转动阻尼过大，开合费力，间隙过大则会出现叶片晃动，门体闭合后定位不准的问题。卷边部分的成型工艺是通过多次冲压卷圆完成，建模时需要预留卷圆过程中的材料回弹量，保证卷圆后的轴套内孔尺寸符合配合公差要求，不会出现轴套失圆导致的转动卡滞。安装孔的中心距设计也经过匹配验证，两个安装孔的中心连线与铰接轴保持平行，保证螺丝锁紧后，叶片的受力方向均匀，

　　不会出现单侧受力过大导致的叶片变形。在实际选型应用时，需要根据门体的重量核算合页的承重能力，单只这款合页的静态承重通常在5kg以内，单扇门建议搭配2-3只合页均匀布置，避免单只合页受力过载导致变形失效。开合角度方面，这款平开合页可以实现0-180度的自由转动，适配需要完全翻开的检修门场景，不会因为结构干涉导致门体无法完全打开，影响内部设备的检修操作。另外，合页的两个叶片在闭合状态下，贴合面的平面度控制在0.05mm以内，闭合后两个叶片之间没有明显的缝隙，保证门体闭合后外观平整，不会出现高低差。
