甲板支撑用多边形基座结构设计

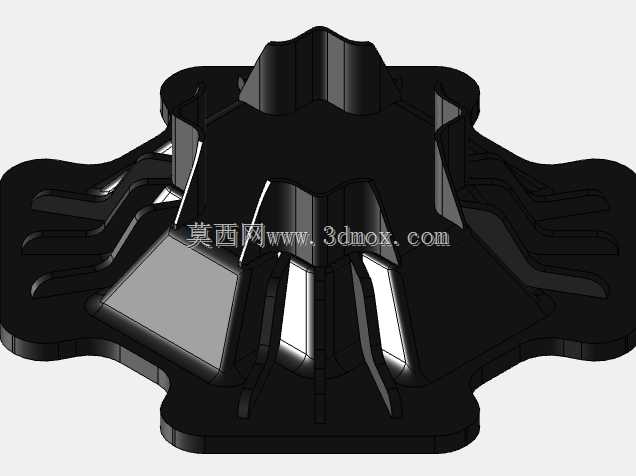

　　在船舶甲板配套设施的搭建作业中，这类多边形支撑基座是甲板面临时或永久承重系统的核心受力构件，主要承担甲板上方设备、作业平台、临时工装的载荷传递作用，将上部集中载荷均匀分散到甲板铺装层的受力区域，避免局部压强过大造成甲板变形或铺装层破损。从结构形态来看，该构件采用中心凸起、多向延伸支臂的对称式布局，中心凸起部位设置为与上部支撑立柱匹配的对接结构，支臂沿周向均匀分布，每个支臂末端设置平整的安装贴合面，可通过紧固件与甲板预埋的连接点位固定，无需在甲板现场进行大面积焊接作业，能大幅缩短甲板配套设施的安装周期，也减少现场焊接带来的甲板防腐层破坏问题。

　　设计过程中优先考虑了载荷的均匀分散路径，中心承力部位到各支臂安装点之间设置了连续的加强筋结构，筋条沿载荷传递方向布置，在控制构件整体重量的前提下，提升了结构的抗弯折、抗形变能力，即使在船舶航行产生的交变载荷、冲击载荷作用下，也能保持结构尺寸的稳定性，不会出现支撑点位偏移的问题。外形尺寸上，该基座的平面投影边界为300mm×300mm的正方形范围，整体高度为90mm，安装时不需要在甲板上开挖深槽，仅需保证安装区域的平面度在允许公差范围内即可完成装配，适配绝大多数标准船舶甲板的铺装厚度与承载设计标准。

　　支臂的外轮廓采用圆弧过渡设计，没有尖锐的外凸棱角，一方面能避免安装和使用过程中磕碰损伤作业人员，另一方面也能减少应力集中点，降低长期受载情况下出现结构裂纹的风险。中心对接部位的型面采用多段折线配合的定位结构，与上部支撑柱装配时可自动完成周向定位，不需要额外加工定位销孔，装配时仅需完成紧固件的锁紧即可达到设计要求的连接强度，降低了现场装配的对位难度。这类支撑基座除了船舶甲板场景外，也可适配工业平台搭建、临时展会承重台架、户外设备架空支撑等场景，只要安装基础的承载能力满足设计要求，即可直接选用该构件作为支撑系统的基础受力件，不需要单独重新设计基座结构，能有效缩短项目的结构设计周期。

　　在建模过程中，所有安装贴合面都设置了统一的平面度公差要求，紧固件安装孔的位置度公差按照通用机械安装标准设定，保证不同批次生产的构件都具备互换性，后期维护更换时不需要对安装点位进行二次加工。构件的壁厚设计经过受力仿真验证，在额定承载范围内，最大形变量控制在0.1mm以内，完全满足上部支撑结构的精度要求，不会因为基座形变导致上部设备出现倾斜、定位失准的问题。周向分布的支臂数量经过多方案对比，最终采用六支臂对称布局，相比四支臂结构，单支臂承受的载荷更小，对甲板单位面积的压强更低，相比八支臂结构，减少了紧固件的使用数量，降低了安装工作量，在承载能力和安装效率之间取得了较好的平衡。中心凸起部位的高度设置为90mm，既保证了与上部支撑柱的配合长度，满足连接强度要求，也不会因为基座过高导致整体支撑系统的重心上移，提升了支撑结构的整体稳定性。所有结构的转角位置都设置了合理的铸造或机加工圆角，既适配常见的铸造、注塑、机加工生产工艺，也进一步消除了应力集中隐患，提升构件的疲劳寿命，即使在长期交变载荷作用下，也能达到设计要求的使用周期。
