RS PRO单极混合式步进电机结构设计

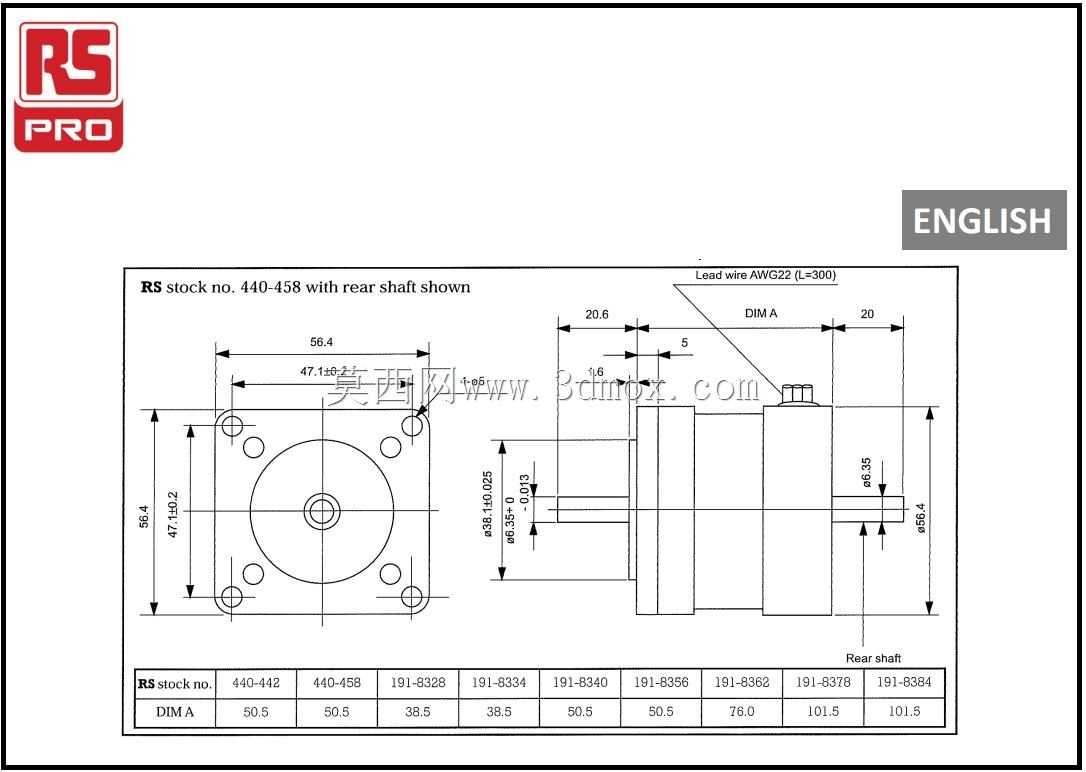

　　这款单极混合式步进电机的结构设计，核心围绕小型自动化设备的精准点位控制需求展开，在3D建模阶段就充分考虑了常规工业场景的安装适配性与运行可靠性。从安装边界来看，前端采用方形法兰安装结构，法兰四个角预留标准通孔安装位，安装孔的孔距公差按照常规精密传动件的IT7级精度预留，适配市面上多数小型滑台、分度机构、送料组件的安装基准面，无需额外加工转接板即可完成装配，法兰端面的止口设计做了同轴度约束，能保证电机输出轴与负载输入端的同轴度误差控制在0.02mm以内，避免运行过程中出现偏载导致的轴承磨损问题。

　　从实际应用场景出发，这类步进电机常被用在小型机床的进给轴微调机构、3D打印设备的送丝与轴传动模块、自动化生产线的小型物料分拣摆臂、实验室精密检测仪器的试样进给机构中，1.8°的步距角设计配合细分驱动可以实现更高精度的位移控制，0.5牛米的保持扭矩足够驱动常规轻载直线滑台、小型旋转工作台完成点位运动，5.1V直流供电的参数适配多数低压工业控制场景，搭配常规的直流步进驱动模块即可完成接线调试，8线的绕组引出设计支持用户根据实际扭矩与转速需求选择串联或并联接线方式，兼顾低速高扭矩与高速响应性的不同使用需求。

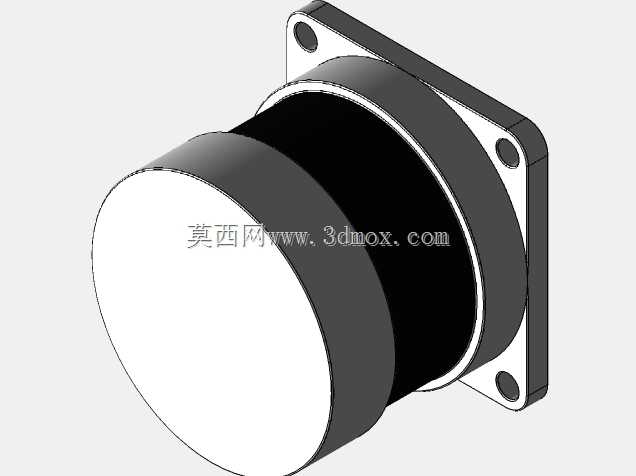

　　在设计思路上，建模过程中对电机的定子、转子、端盖、轴承位、输出轴都做了分件处理，还原了实际产品的装配层级，定子部分的绕组区域做了简化示意但保留了核心的外形装配尺寸，后端的出线位置预留了标准的线缆走线空间，方便用户在做整机装配仿真时模拟线缆的弯曲半径与走线路径，避免实际装配时出现线缆与周边结构件干涉的问题。电机本体的外形做了阶梯式的圆柱结构设计，外壳的散热筋结构虽然在小功率运行场景下散热压力不大，但建模时保留了该结构的细节，方便用户做热仿真分析时参考实际的散热面积参数。

　　输出轴部分采用标准的圆轴带扁位设计，适配常规的联轴器抱紧安装方式，轴伸长度按照通用标准设计，能匹配市面上多数常用规格的弹性联轴器、同步轮、齿轮等传动连接件，用户在做选型搭配时不需要额外核对非标尺寸，直接按照标准件选型即可完成传动链的搭配。电机的整体轴向尺寸控制紧凑，在保证内部绕组与轴承安装空间的前提下，尽可能压缩了本体的轴向长度，适合安装在空间受限的小型设备内部，比如桌面型自动化设备、便携式检测仪器这类对安装体积有严格要求的场景。

　　从功能特性来看，混合式步进电机结合了反应式与永磁式步进电机的优势，运行时的振动噪音比传统反应式步进电机更小，低速运行时的扭矩输出更平稳，不会出现明显的低频共振问题，在不搭配减速机的情况下也能满足多数轻载精密传动的需求。建模时对电机的各个配合面都做了公差标注的参考基准，比如轴承安装位的轴径公差、法兰安装面的平面度要求、输出轴的径向跳动基准，这些细节都能为后续的工程图输出、生产加工或者选型校核提供直接的参考依据，用户在做整机结构设计时，可以直接调用该模型完成装配干涉检查、安装空间校核、传动链匹配验证等工作，不需要再重新测绘建模，能大幅缩短结构设计阶段的周期。

　　另外在安装兼容性上，这款电机的法兰尺寸属于行业通用的42系列步进电机安装规格，和同规格的伺服电机、闭环步进电机的安装尺寸完全互换，用户在做设备迭代升级时，如果需要更换更高性能的动力元件，不需要修改安装法兰的结构设计，直接替换同安装尺寸的电机即可完成升级，降低了设备改型的设计成本。电机外壳的防护等级按照常规工业场景的IP54标准做结构设计，建模时端盖与本体的配合面预留了密封槽的安装位置，用户如果有更高的防护需求，可以直接在对应位置加装密封圈即可提升防护等级，适配多粉尘、少量溅油的车间生产环境。
