邦飞利24V12W电动制动离合器结构

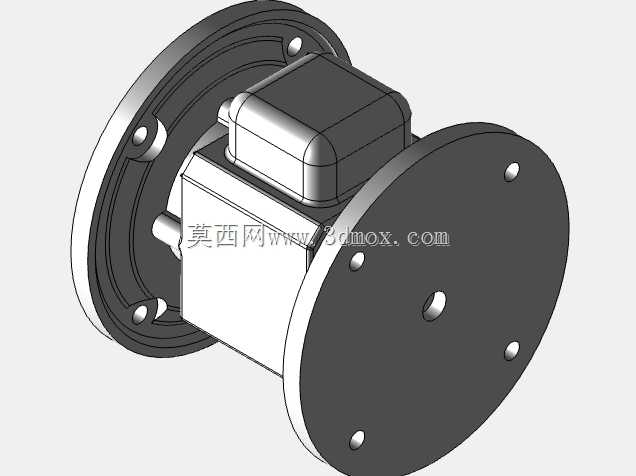

　　在工业传动系统的布局里，这类电动制动离合器常被安置在驱动端与执行端的动力衔接节点，承担动力通断与快速制动的双重职能，尤其适配需要频繁启停、精准定位的传动链路，比如轻工输送线的工位分度、包装设备的辊筒启停、小型自动化专机的负载切换场景，能在动力切断的瞬间完成输出轴锁止，避免负载因惯性滑移，保障工位动作的位置精度。从结构设计逻辑来看，这款产品采用法兰对接的安装形式，两端的法兰盘分别对应驱动侧与负载侧的安装接口，安装时无需额外搭建复杂的转接支架，可直接与标准法兰接口的电机、减速机输出端对接，大幅缩减现场安装的调试周期。

　　中间的方形接线腔体做了凸起的密封边设计，腔体边角做圆弧过渡处理，既可以避免接线部位的应力集中，也能在常规工业环境下阻挡粉尘、溅水侵入接线端子，保障电气连接的稳定性。输出轴从驱动侧法兰中心伸出，轴径与配合公差按照常规传动配合标准设计，可适配标准规格的联轴器、带轮等传动连接件，不需要额外做轴面的二次加工。设计过程中，核心的功能尺寸比如法兰安装孔的孔距、轴伸长度、制动面的配合间隙都做了精准管控，这些尺寸直接决定产品安装后的适配性与制动响应速度，其余非配合的外形尺寸做了近似化处理，既不影响整体结构的装配校验，也能减少不必要的建模工作量，方便设计人员在做整机布局时快速调用，完成传动链路的干涉检查。

　　安装边界方面，产品整体为轴向对称布局，径向最大尺寸为两端法兰的外径，轴向总长度覆盖从驱动侧法兰安装面到负载侧法兰安装面的全部距离，接线腔体位于壳体上部，在做整机布局时需要预留出接线操作的空间，避免腔体与周边结构件产生干涉，同时要注意输出轴的轴向窜动间隙预留，保障制动动作时衔铁吸合、释放的行程不受阻碍。功能实现上，24V直流供电的设计适配工业现场常见的低压控制回路，不需要额外配置高压供电模块，12W的额定功率可以满足常规小负载传动场景的制动扭矩需求，通电时离合器吸合完成动力传递，断电时内置的弹簧结构推动制动片压紧，实现快速制动，响应时间可以满足多数轻工自动化设备的启停节拍要求。

　　在做三维建模时，壳体的分型面、法兰盘的安装孔沉台、接线盒的盖体配合结构都做了还原，能够直观呈现产品的装配关系，设计人员在选型时可以直接将模型导入装配环境，核对安装空间、接口尺寸是否匹配现有设计，不需要反复测绘实物，提升整机设计的效率。这类制动离合器的应用场景还覆盖了小型纺织设备、电子组装生产线的工位驱动、医疗辅助设备的传动锁止等对启停精度有一定要求的场合，相比纯机械结构的离合器，电动控制的形式更容易接入PLC控制回路，实现自动化的动作逻辑，不需要额外布置机械拨叉、连杆等操纵结构，能简化整机的传动布局。
