不锈钢锥底气动加料输送罐体结构

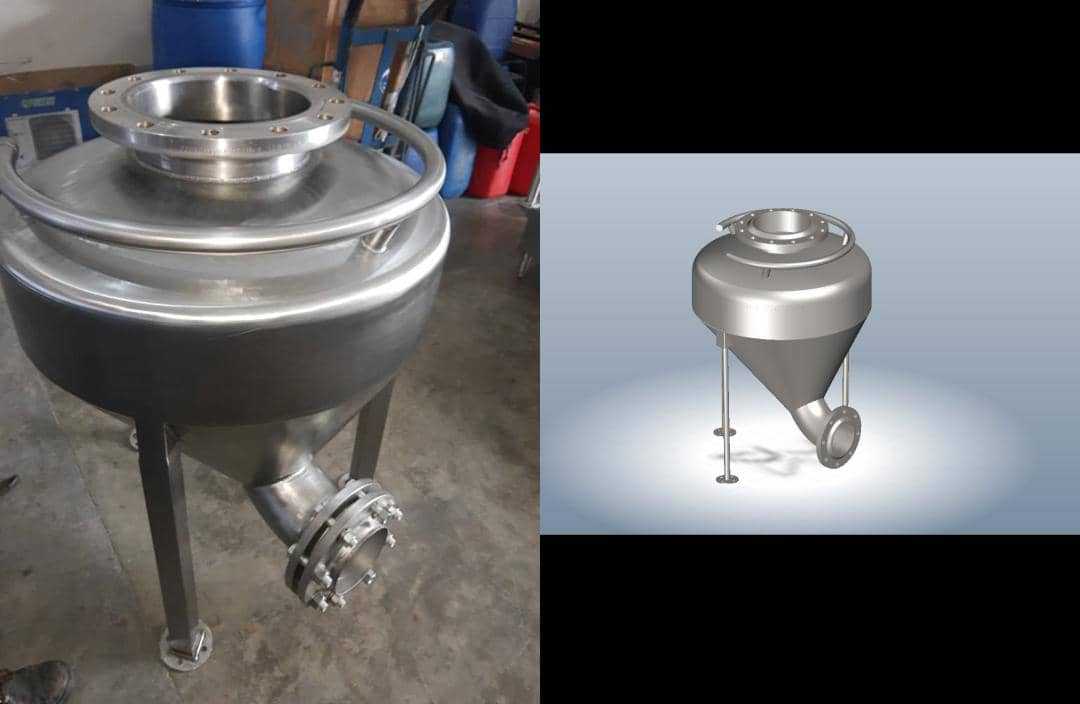

　　该气动加料装置核心采用上圆下锥的承压罐体结构，主体选用卫生级不锈钢板材卷焊成型，整体结构适配粉体、颗粒类物料的密闭式气力输送加料场景，常见于食品加工、精细化工、医药制剂等生产环节的物料转序、高位加料工位，可替代传统人工投料、螺旋输送的开放式作业模式，避免物料洒落、粉尘外溢的问题，同时降低物料被外界污染的风险。罐体上部采用标准法兰快开式人孔结构，法兰端面加工有密封槽，配套快装卡箍可实现顶盖的快速启闭，方便人工清理罐体内壁残留、检查内部构件状态，人孔周边设置环形不锈钢扶手，既可以作为罐体吊装移位的受力着力点，也可作为开盖操作时的防护握持结构，避免操作时人员滑倒磕碰。罐体直筒段与锥段采用无缝焊接工艺，焊缝处做内外抛光处理，

　　内壁粗糙度控制在Ra0.8以内，减少物料挂壁残留的可能，锥段锥角设计为60度，适配绝大多数流动性一般的粉体颗粒物料，可依靠物料自重实现完全下料，避免锥段积料架桥。锥底出口配置同材质法兰接口，可对接气力输送管道、旋转卸料阀或者负压吸料管路，接口处的密封面采用凸面结构，配套耐温橡胶垫片可实现0.3MPa工作压力下的无泄漏密封。罐体下部均匀布置三根不锈钢支腿，支腿底部配置可调式脚杯，可根据现场安装地面的平整度调整罐体水平度，调整行程范围在30mm以内，支腿与罐体外壁采用三角加强筋焊接，满焊处理保证整体结构刚性，满载状态下支腿形变量控制在0.5mm以内，不会出现罐体倾斜、焊缝开裂的问题。从安装边界来看，罐体直筒段外径控制在600mm，

　　总高度（含支腿）约1200mm，上部进料法兰外径为300mm，锥底出口通径为100mm，安装时仅需预留周边200mm的操作维护空间即可，不需要额外搭建大型操作平台，适配多数中小型生产车间的设备布局要求。设计过程中优先考虑了物料流动特性，锥段内壁未设置任何突出的内构件，避免阻碍物料下落，罐体上部侧壁预留有压缩空气接口、排气接口、料位计安装接口，所有接口均采用内丝快装结构，可根据实际使用需求选配气动破拱装置、料位检测元件、排气除尘滤芯等配件，不需要对罐体本体做二次焊接改造。气力输送工况下，罐体可承受0.2-0.4MPa的正压输送压力，配套气动换向阀可实现自动进料、加压输送、排气泄压的循环作业，

　　单次加料量根据物料堆积密度不同可容纳80-120L物料，输送距离水平方向可达30米，垂直提升高度可达15米，完全满足常规生产车间的跨工位加料需求。结构设计时充分考虑了日常清洁维护的需求，所有外露构件均采用圆弧过渡，不存在清洁死角，外表面做亚光拉丝处理，不容易积灰沾污，日常仅需用抹布擦拭即可保持外观整洁，罐体整体可适配CIP在线清洗流程，清洗液可从上部人孔通入，沿锥壁完全流下从底部出口排出，无清洗液残留死角。支腿的安装位置经过重心校核，满载状态下整机重心落在三支腿构成的支撑三角形中心位置，即使受到一定的侧向冲击力也不会出现倾翻风险，不需要额外做地面锚固处理，设备移位时仅需松开脚杯调节螺母，配合手动液压叉车即可完成转场移动，不需要大型吊装设备配合。
