全向移动麦克纳姆轮结构设计方案

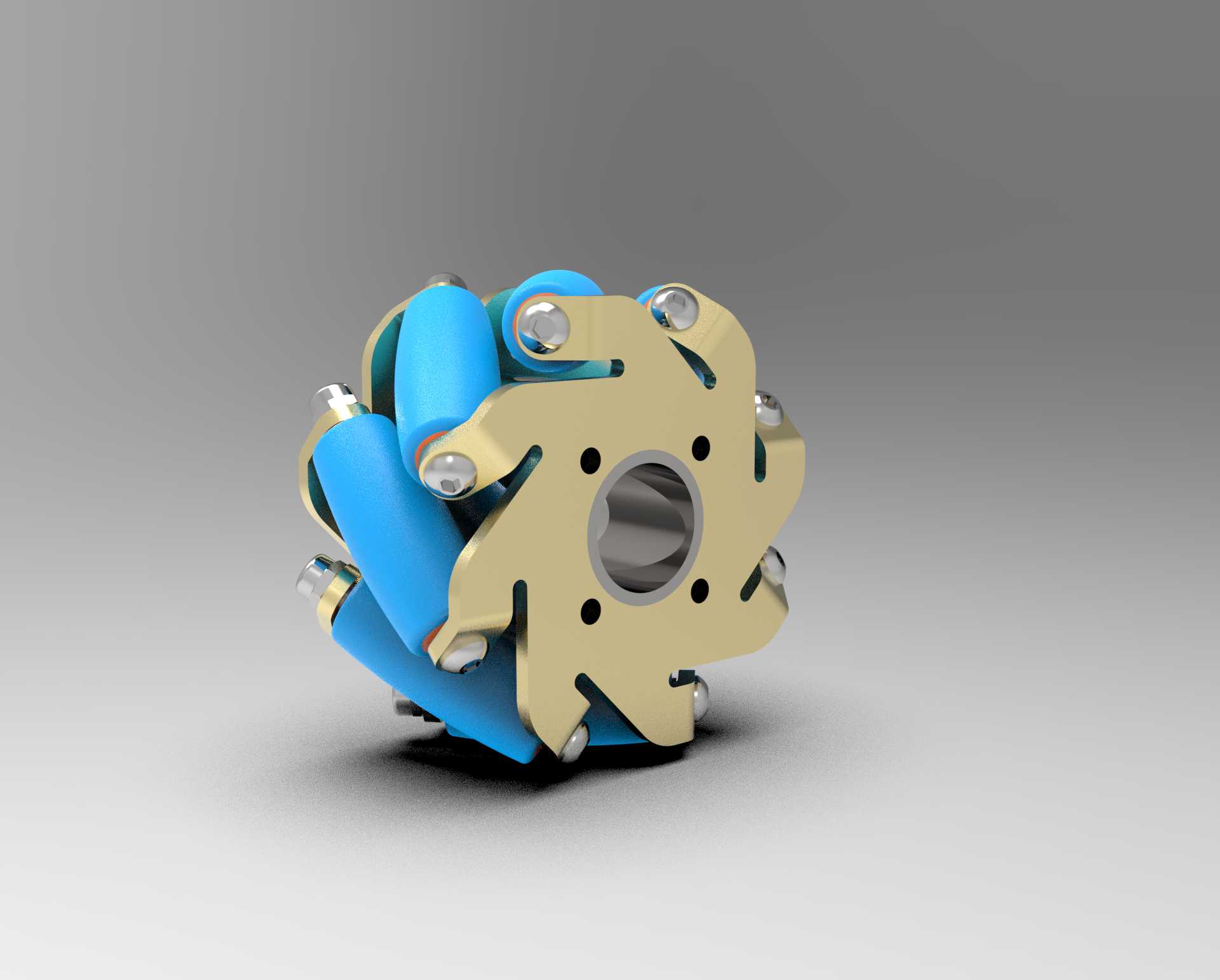

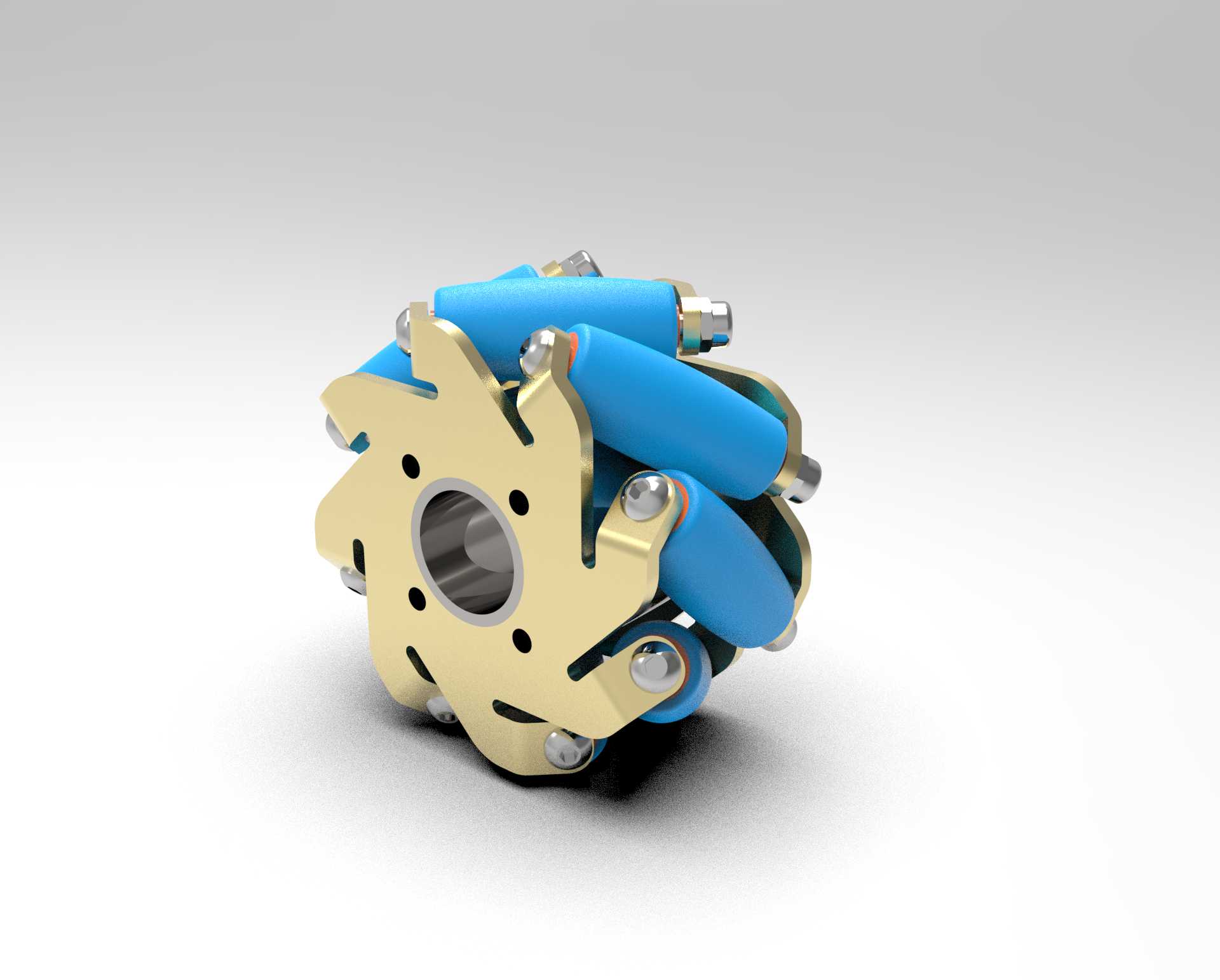

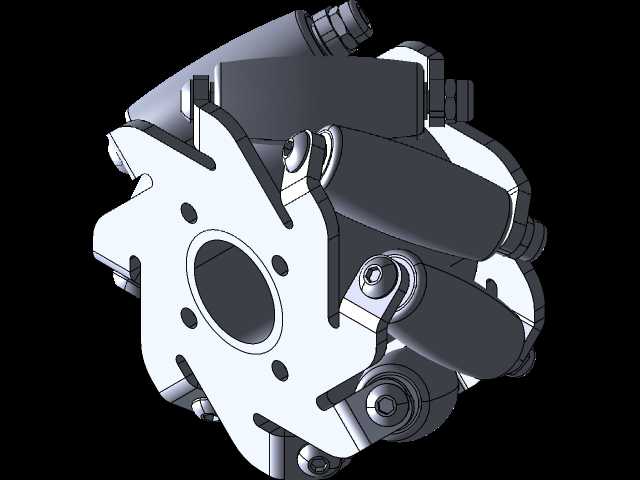

　　在AGV智能仓储转运、车间窄通道物料周转、精密装备对位平台这类对移动灵活性要求极高的场景里，常规转向轮的最小转弯半径始终是布局优化的核心阻碍，麦克纳姆轮正是为解决全向移动需求诞生的行走部件，依靠轮体周边呈特定角度排布的从动辊子，可在不改变轮体自身朝向的前提下，实现整车横向平移、原地自旋、斜向行进等任意方向的运动，彻底摆脱传统轮系对转向空间的硬性要求。这款麦克纳姆轮的核心轮毂采用分体式辐板结构，中心设置带键槽的通孔安装位，可直接与驱动电机输出轴、传动法兰配合，轮毂周向均匀分布的安装槽通过螺栓与辊子支架刚性连接，每一组辊子的轴线与轮毂主轴线呈45度夹角排布，相邻辊子的外轮廓在轮体径向形成连续的完整圆周包络，

　　保证轮体滚动过程中始终有至少3组辊子与地面接触，避免行进过程中出现颠簸、卡滞问题。辊子外部采用高弹性聚氨酯材质包覆，内部通过深沟球轴承与芯轴连接，可绕自身轴线自由转动，既能够承受整车垂向载荷，又可以在轮体受驱动旋转时，通过辊子自身的转动分解出横向与纵向两个方向的速度矢量，通过四个麦克纳姆轮的不同转速、转向组合，即可合成任意方向的整车运动速度，不需要额外设置转向驱动机构。从安装边界来看，这款轮体的中心安装孔与端面定位止口采用公差配合设计，安装时需保证轮毂端面与驱动轴的垂直度误差不超过0.05mm，避免轮体高速转动时出现端面跳动；辊子外圆到轮毂中心的距离为轮体的名义滚动半径，选型时需保证同一台设备上的四个麦克纳姆轮滚动半径公差控制在0.

　　1mm以内，防止运动合成时出现速度偏差导致的行走轨迹偏移。轮体周向的安装孔位采用等距分布设计，可适配不同规格的连接法兰，既可以用于定制化AGV底盘的改装，也能够直接替换现有全向移动平台的磨损轮件。设计过程中针对辊子的受力工况做了专项优化，每一组辊子的芯轴都做了阶梯轴结构处理，两端通过卡簧固定在支架上，可承受径向1500N的冲击载荷，聚氨酯包覆层的邵氏硬度控制在85A左右，兼顾地面摩擦力与耐磨性能，在环氧地坪、水泥地面、平整钢板表面都能保持稳定的摩擦系数，不会出现打滑丢步的问题。轮毂主体采用铝合金材质加工，在保证结构强度的前提下尽可能降低轮体自身转动惯量，减少驱动电机的启动负载，轮体边缘做了圆角过渡处理，

　　避免安装维护过程中划伤操作人员，也防止辊子转动过程中与周边线束、结构件发生剐蹭。在实际应用场景中，这类麦克纳姆轮常被用于电子车间的SMT物料转运车，能够在狭窄的设备通道之间横向移动，精准对接生产线的上下料位；也可用于大型展会的移动展示平台、影视拍摄的移动摄像轨道车，实现平稳的任意方向移动，不需要预留转向空间；在重型装备的精密对位场合，多组麦克纳姆轮组成的移动平台可以实现毫米级的位置调整，满足精密装配的对位需求。需要注意的是，这类轮体对地面平整度有一定要求，当路面存在超过5mm的凸起或凹陷时，会导致部分辊子悬空，影响运动精度，因此更适合室内平整硬化路面的使用场景，不适合在崎岖户外路面长期运行。轮体的辊子属于易损件，设计时采用了快拆结构，松开支架上的固定螺栓即可单独更换磨损的辊子，不需要整体拆卸轮毂，大幅降低后期维护的时间成本。
