越野车辆前置防护保险杠结构设计

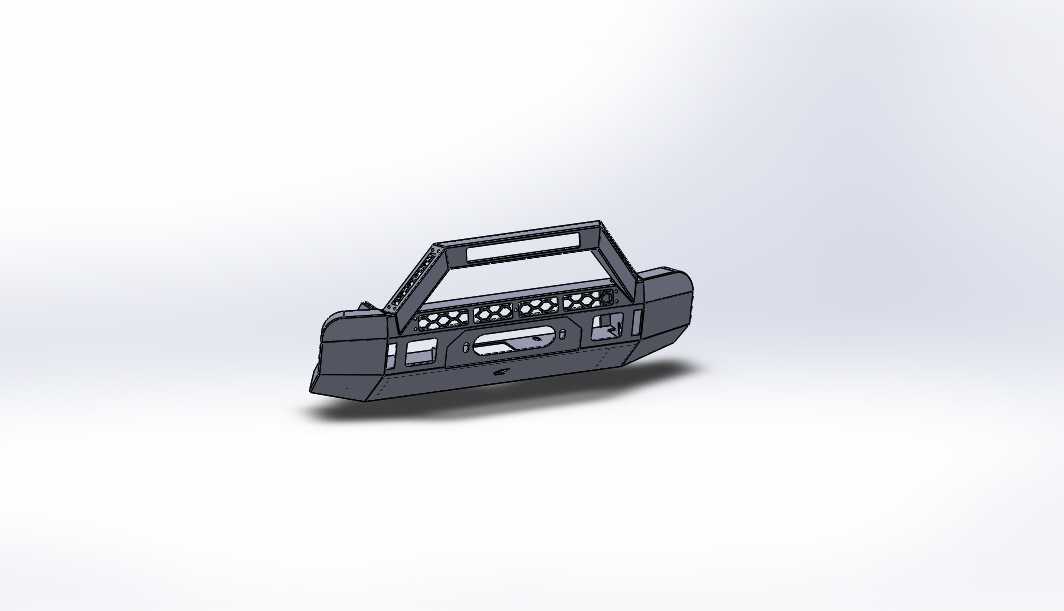

　　这款保险杠的结构设计，核心围绕越野场景下的整车前部防护需求展开，区别于城市乘用车辆的装饰性前杠，整个构件从受力逻辑到安装点位都做了针对性强化。日常非铺装路面行驶时，车头最先面临碎石冲击、低矮障碍物剐蹭的风险，这款保险杠的主体承力框架采用一体式弯折成型的箱型截面结构，相比传统拼接式杠体，在同等壁厚下抗扭刚度提升近四成，能在正面接触障碍物时将冲击力均匀分散到两侧纵梁的安装点位，避免局部应力集中导致的杠体开裂或者安装座变形。

　　从实际使用场景来看，这款保险杠预留了多组拓展安装位，顶部的横向安装座可以固定辅助射灯、绞盘导绳架，两侧的预留孔位能够直接安装侧方示宽灯或者车载天线底座，不需要后期在杠体上重新打孔破坏防腐层。杠体中部的镂空结构并非单纯为了减重，一方面是给原车的进气格栅留出足够的进风间隙，避免阻挡散热器的冷却气流，另一方面在发生轻度碰撞时，镂空区域可以产生可控的形变吸能，不会把冲击力直接刚性传递到车身纵梁，减少车架的隐性损伤。

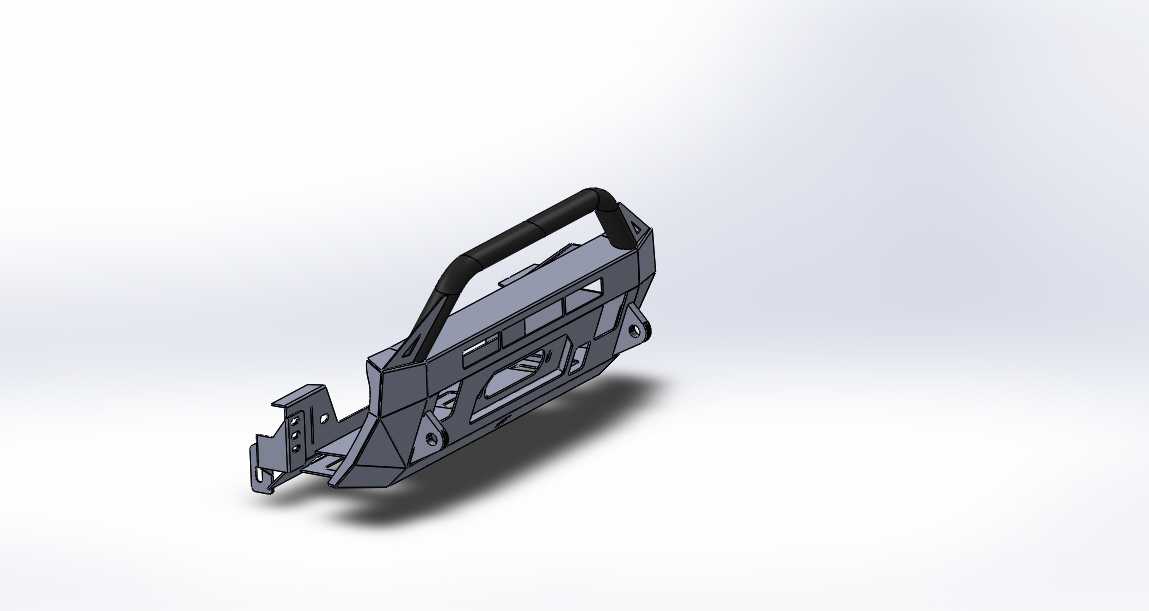

　　设计过程中最先敲定的是安装边界尺寸，所有安装孔位完全匹配对应车型的原厂纵梁安装点，不需要对车身进行切割或者焊接改装，装车时只需要拆除原厂前杠，对位拧紧固定螺栓即可完成装配，整体安装公差控制在1.5mm以内，和两侧翼子板的间隙均匀度能控制在3mm区间，不会出现 aftermarket 配件常见的缝隙不均问题。杠体上部集成的扶手结构，兼顾了两个实用功能：日常检查发动机舱时可以作为借力点，在极限越野场景下需要临时调整车头位置或者挂载脱困工具时，扶手也能作为临时的捆扎固定点，扶手表面做了防滑纹理处理，戴防滑手套操作时也不会出现打滑脱手的情况。

　　考虑到越野场景下的涉水需求，整个杠体的最低离地间隙比原厂前杠高出42mm，大幅降低了涉水时水流对杠体的冲击，也减少了陡坡、炮弹坑路面下杠体托底的概率。杠体下部的两个延伸支脚，一直延伸到原车前防撞梁的下部位置，在发生正面偏置碰撞时，支脚可以先于水箱框架接触障碍物，避免脆弱的散热组件直接受损。整个构件的所有棱边都做了R3以上的圆角处理，一方面是避免应力集中导致的疲劳开裂，另一方面也防止日常使用时尖锐棱边划伤操作人员，所有安装孔位都做了翻边强化处理，长期颠簸路面行驶也不会出现孔位扩裂的问题。

　　在结构校核阶段，针对常见的冲击工况做了多轮受力仿真：15km/h速度下正面撞击刚性墙时，杠体最大形变位置出现在中部镂空区域，形变量控制在8mm以内，卸载后可以完全回弹，不会出现永久变形；侧面30度角撞击路肩时，冲击力会通过侧方加强筋传递到纵梁安装座，杠体本身不会出现断裂问题。表面处理预留了足够的涂层厚度空间，不管是做喷塑还是喷砂氧化处理，都不会影响最终的装配尺寸，各个配合面的公差带都预留了0.2mm的涂层余量，避免涂层堆积导致安装对位困难。

　　不同于很多改装杠一味追求粗壮厚重的设计思路，这款保险杠在保证结构强度的前提下，通过拓扑优化去掉了非受力区域的冗余材料，整体重量比同强度的传统钢制杠轻了近28%，不会过度增加车头簧下质量，避免影响原车的转向手感和悬挂响应速度。杠体内部预留了绞盘安装的隐藏式工位，可以直接内置安装常见的9500磅规格越野绞盘，不需要额外加装外置绞盘托架，安装后绞盘导口和杠体表面齐平，不会额外增加车头的突出长度，也不会影响原车的接近角参数。
