乘用车辆子午线轮胎结构三维数模

　　做底盘行走系统配套设计快十年，经手的轮胎数模没有一百也有八十，这次拿到的这个乘用车子午线轮胎结构，刚好能补上之前做紧凑级SUV悬架匹配时缺的配套件参考。先从实际装车场景说，这类轮胎主要适配16-18寸轮辋的家用乘用车辆，覆盖日常城市通勤、轻度非铺装路面通行的使用需求，不管是前置前驱的家用轿车，还是承载式车身的城市SUV，在做轮包间隙校核、转向跳动干涉检查的时候，都需要精准的轮胎外轮廓数模做支撑。

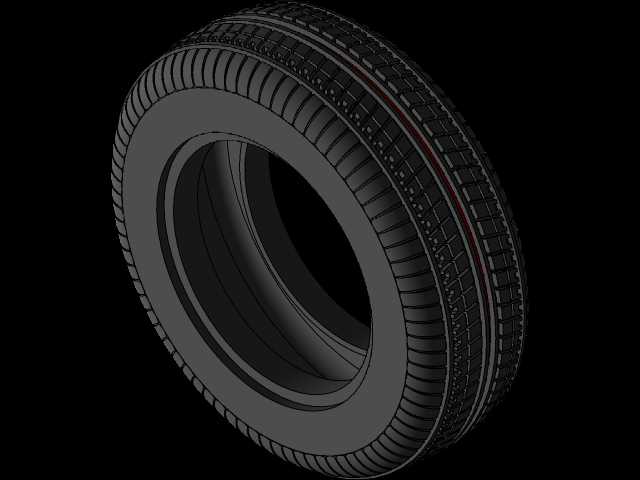

　　从功能特性上拆解，这个数模完整还原了子午线轮胎的典型结构：胎面部分做了三段式花纹块布局，中间连续的肋条主要负责高速行驶时的直线稳定性，降低滚动阻力，两侧交错的花纹块带细碎刀槽，一方面是提升湿滑路面的排水效率，避免高速水滑，另一方面在转向时能提供足够的侧向抓地力，胎侧部分还原了实际产品的弧度设计，预留了轮辋安装的止口边界，胎圈位置的厚度做了准确还原，对应实际装配时和轮辋过盈配合的密封区域，毕竟轮胎和轮辋的配合直接关系到胎压保持能力，要是数模里胎圈尺寸做不准，后续做轮辋匹配的时候很容易出现装配干涉或者密封不严的问题。

　　说下设计思路的还原度，这个数模没有把轮胎做成简单的光面圆环，而是把胎面花纹的节距变化做了出来——实际量产轮胎都会做花纹节距的错位排列，目的是打破行驶时的花纹共振，降低胎噪，数模里的花纹块大小错落，沿着圆周方向按不规则节距排布，和实际量产产品的设计逻辑完全一致。胎侧的加强筋结构也做了还原，对应实际轮胎胎侧的帘子布层支撑结构，在做轮胎受侧向力变形仿真的时候，这个结构的还原度直接影响仿真结果的准确性，之前遇到过不少新手做的轮胎数模就是个等厚度圆环，算出来的侧偏刚度和实际值差了30%都不止，根本没法用在底盘调校的仿真环节。

　　再讲尺寸和安装边界的参考价值，这个数模的胎面宽度、扁平比、内径尺寸都对应常规家用车的配套规格，胎面到胎侧的过渡圆角完全按照实际装车的尺寸做了还原，在做整车总布置的时候，需要考虑轮胎在最大转向角、最大跳动量（包括上跳缓冲、下跳拉伸）、最大侧倾工况下和轮罩内衬、悬架摆臂、转向拉杆的间隙，行业里通用的安全间隙要求是静态下留25mm以上，动态极限工况下留10mm以上，要是数模的外轮廓不准，要么会留太多没必要的空间压缩乘员舱或者行李舱容积，要么会出现实际装车后轮胎蹭轮罩的问题，后期改模的成本极高。另外胎面花纹的深度也做了准确还原，对应新胎8mm左右的花纹深度，在做轮胎磨损后的间隙校核时，可以直接在这个数模基础上偏移胎面位置，不用重新建模，能省不少重复工作的时间。

　　还有个容易被忽略的细节，这个数模还原了胎侧的装配标识线位置，就是实际轮胎胎侧那条环形的彩色标记线，对应轮辋装配时的对正标记，在做生产线装配工艺仿真的时候，这个特征能用来校验装配工装的定位逻辑，避免轮胎装偏导致的动平衡超标问题。之前做总装工艺仿真的时候，就遇到过数模没做这个标记，工艺人员没法确定装配定位基准，最后还要找供应商要二维图纸补特征，来回耽误了快一周的时间。

　　从结构设计的细节来看，胎面花纹沟的深度、沟壁的拔模角度都做了符合工程实际的处理，没有出现零拔模或者倒扣的问题，要是后续需要做轮胎模具的设计参考，这个数模的花纹部分可以直接提取曲面做分型面，不用再重新修正拔模角度。沟底的圆角也做了对应处理，符合橡胶制品的工艺要求，避免应力集中导致的花纹块根部开裂，实际量产轮胎的花纹沟底要是做直角，行驶过程中反复受挤压很容易出现裂纹，提前失效，这个细节的还原也能看出建模的时候是参考了实际量产产品的结构，不是凭空画的外观模型。

　　在做整车动力学仿真的时候，这个数模的质量属性参数可以直接参考同规格实际轮胎的质量、转动惯量赋值，因为外轮廓尺寸准确，转动惯量的计算误差能控制在5%以内，完全满足前期开发阶段的仿真精度要求，不用再等供应商提供详细的数模，能把底盘调校的仿真工作提前至少两周开展，缩短整车开发的周期。另外在做轮胎的空气动力学仿真时，胎面花纹的细节还原也能更准确模拟轮胎转动时的气流扰动，尤其是轮腔内部的气流流动，对整车风阻系数的计算影响不小，光面轮胎模型算出来的风阻往往比实际值低0.02以上，对于现在抠风阻抠到0.001级别的乘用車开发来说，这个误差是完全不能接受的。
