纳瓦拉Pro4X车型专用越野底盘防护板结构

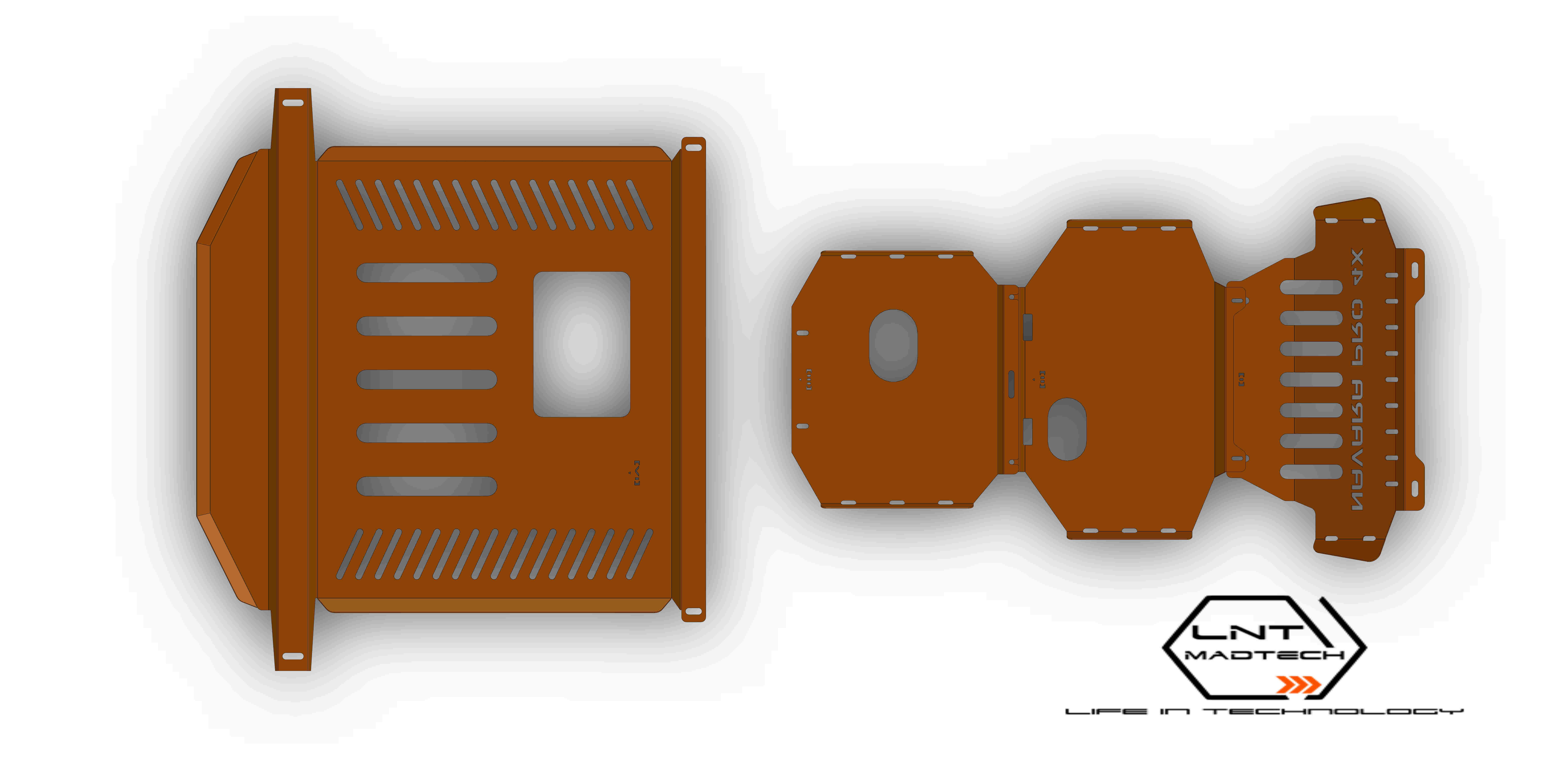

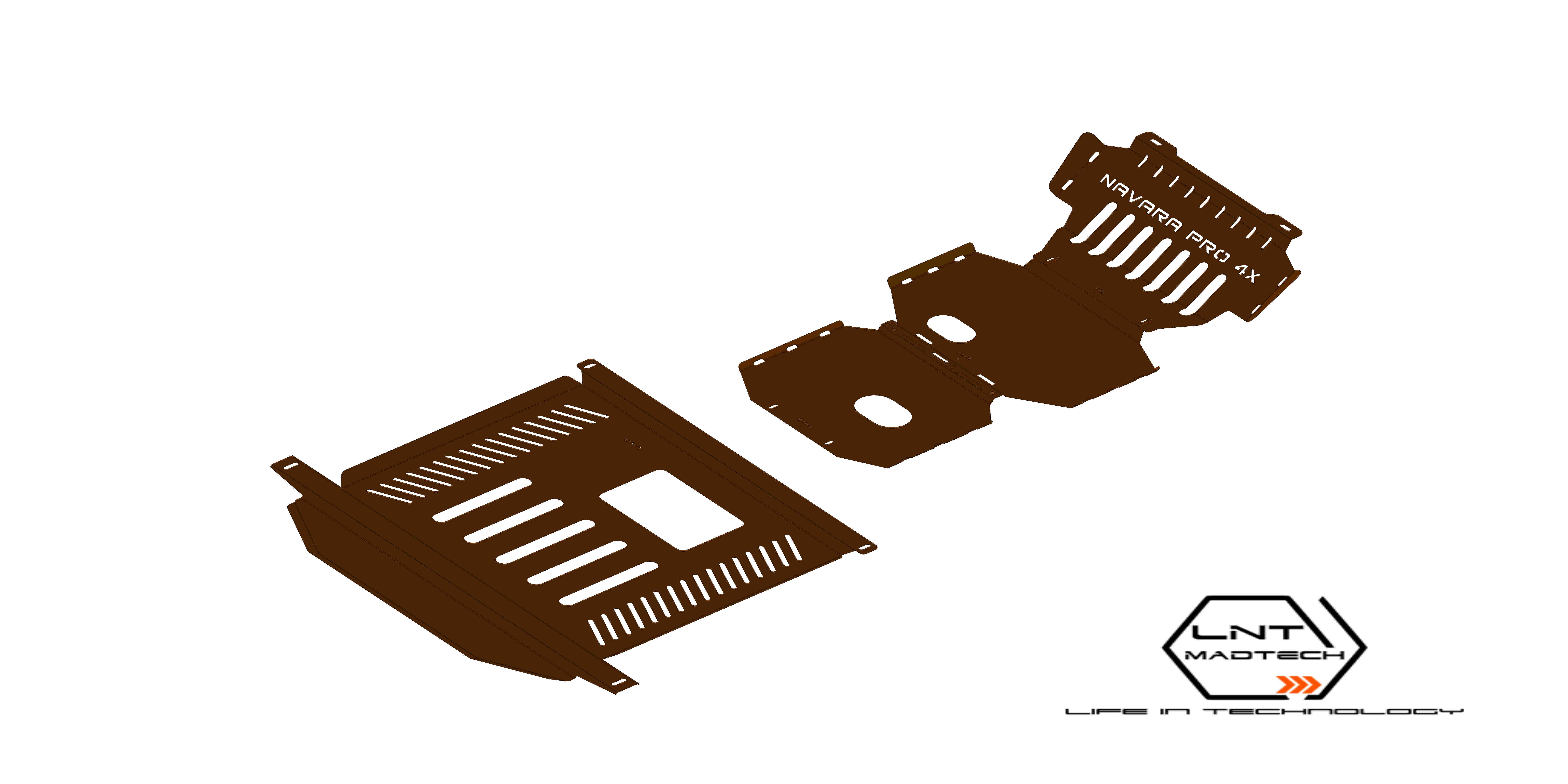

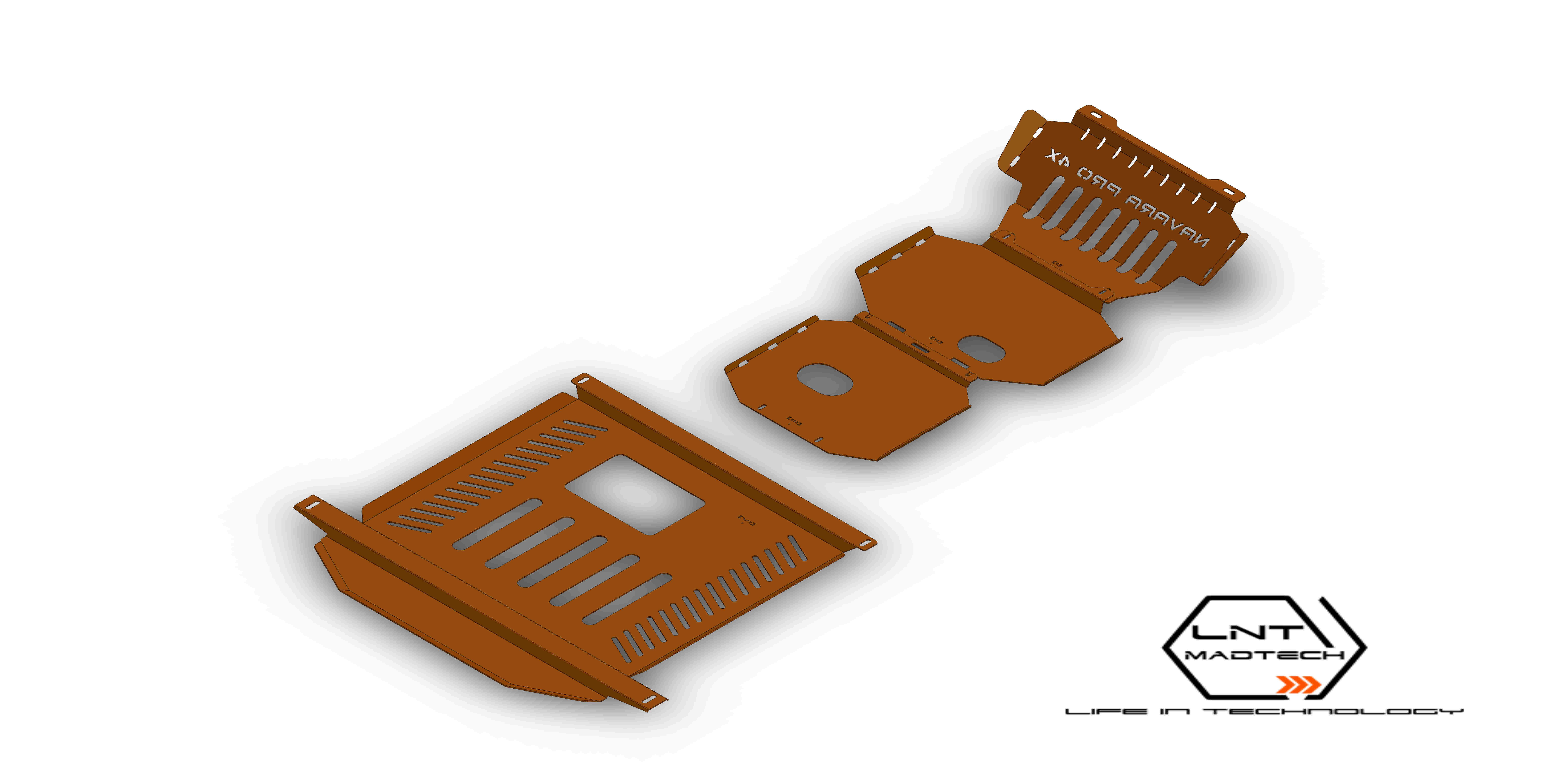

　　这套防护结构针对硬派皮卡非承载式车身的底盘布局做了全区域覆盖设计，核心防护区间覆盖发动机油底壳、变速箱壳体、分动箱下部以及转向拉杆的外露段，这些位置都是越野穿越场景里最容易受冲击的薄弱点——野外非铺装路面的凸起石块、交叉轴状态下的地面剐蹭、涉水路段的硬物撞击，都可能直接击穿原厂薄金属冲压的下护板，造成油液泄漏、部件变形直接抛锚。设计时没有采用整板式全覆盖结构，而是做了三段式分体布局，前段对应发动机舱下部，中段衔接变速箱与分动箱区域，后段延伸至传动轴前段的防护位，分段式设计首先解决了整板在大冲击下的形变传导问题，单段受撞击时不会连带其他固定点位撕裂，同时日常维保需要更换机油、检查变速箱时，无需拆卸整块护板，

　　仅需松开对应段的固定螺栓即可操作，降低后期维护的拆装工作量。安装边界完全匹配车型原厂底盘的预留孔位，所有固定点均对应车架纵梁上的原厂螺纹孔，无需在车架上额外打孔焊接，避免破坏车架原有防腐层，固定位采用加厚折弯角码做应力分散，每个连接点都做了翻边加强处理，防止长期颠簸震动造成固定位开裂。护板主体的加强结构采用了纵向压筋+横向格栅的组合设计，纵向压筋沿车辆行驶方向布置，能够最大化分散正面撞击的冲击力，避免石块直接顶穿护板接触核心部件；表面的长条格栅开孔并非为了减重随意开设，开孔位置全部对应动力总成的散热风流路径，保证车辆低速攀爬、高负荷运转时，发动机与变速箱的下部散热不受阻碍，避免全封闭护板造成的热量淤积问题，

　　同时格栅开孔宽度控制在2厘米以内，能够阻挡绝大多数野外碎石的飞溅冲击，不会出现石块卡入开孔撞击部件的问题。护板的边缘全部做了30度以上的向上翻边处理，一方面提升板材整体的抗弯折强度，另一方面车辆在泥泞路段行驶时，翻边能够引导泥水流向护板外侧排出，减少淤泥在护板上部的堆积，降低底盘额外负重，同时避免淤泥长期附着造成的板材腐蚀。针对分动箱与油底壳的对应位置，护板做了内凹的避让结构，预留出15毫米以上的安全间隙，即使护板受大冲击产生小幅形变，也不会直接挤压油底壳或分动箱壳体造成损坏；转向拉杆对应的位置做了弧形避让缺口，保证方向盘打满时拉杆运动不会与护板产生运动干涉，避免转向卡滞的安全隐患。材质适配方面，

　　这套结构既可以采用5毫米厚度的5052铝合金板材做轻量化适配，满足日常公路行驶、轻度越野的防护需求，整车增重控制在12公斤以内，不会过多增加簧下质量影响油耗与操控；也可以更换为3毫米厚度的热轧钢板做重度越野适配，抗冲击强度提升三倍以上，满足岩石攀爬、高强度穿越的使用需求，两种材质的安装孔位完全一致，用户可根据自身使用场景灵活选择。实际装车验证阶段，针对固定点的抗扭强度做了专项测试，在单轮抬升的交叉轴状态下，车架产生小幅扭转时，护板的分段连接结构能够通过固定点的微量位移抵消形变应力，不会出现护板拉扯异响、固定螺栓断裂的问题；护板最前端做了下倾的导角设计，车辆接近障碍物时，导角能够顺着障碍物表面滑过，避免护板前端直接顶住障碍物造成整车托困，相比平直边缘的护板，通过角能够提升4度左右，在陡坡、乱石路段的通行能力更强。
