工业设备配套壁挂式PC机柜结构设计

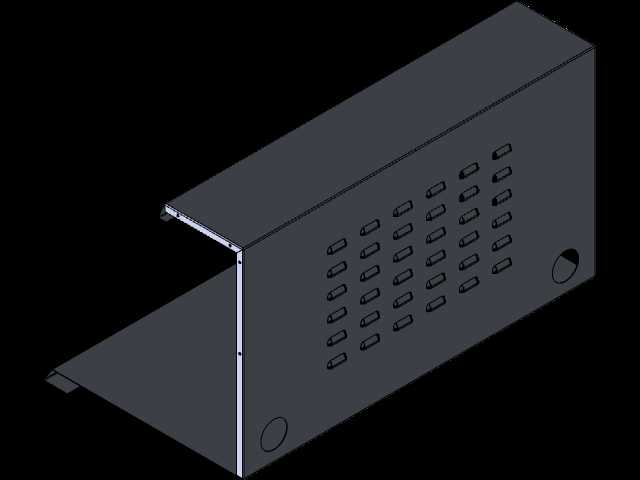

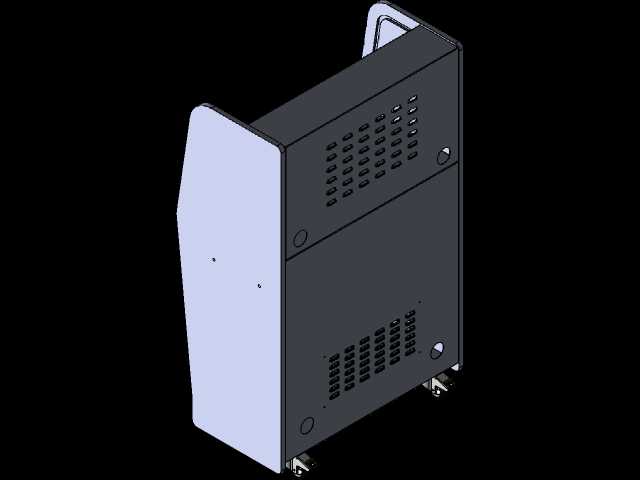

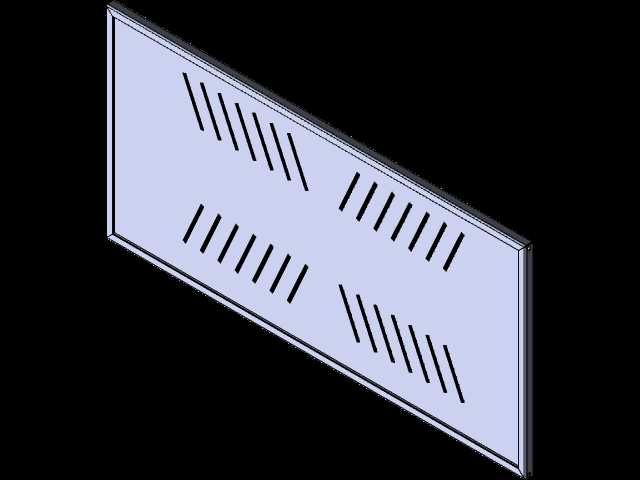

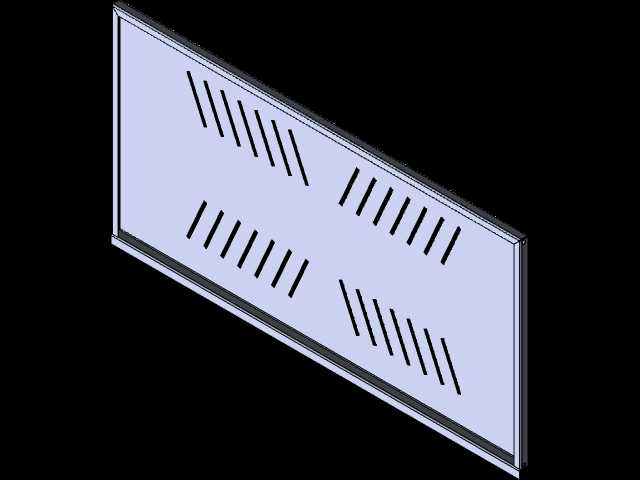

　　这款PC机柜主要面向工业现场工控主机的安装防护需求，适配车间生产线、机床设备旁侧、自动化工作站等复杂工况场景，解决工业环境下工控主机易受粉尘、切削液飞溅、意外磕碰损坏的问题，为工业控制用PC硬件提供独立的封闭安装空间。从结构设计逻辑来看，整体采用分体式钣金拼接架构，主体壳体使用1.5mm厚冷轧钢板折弯成型，侧盖板单独做可拆卸式结构，通过侧边的快拆螺丝与主体框架连接，日常维护时无需完全拆卸整个柜体，仅需打开侧盖板即可完成内部硬件的插拔、线路梳理与检修操作。柜体背部预留了四个壁挂安装孔位，孔位间距遵循通用工控安装的100mm、150mm模数标准，既可以直接通过膨胀螺丝固定在车间实体墙面，也能搭配专用安装支架固定在机床立柱、

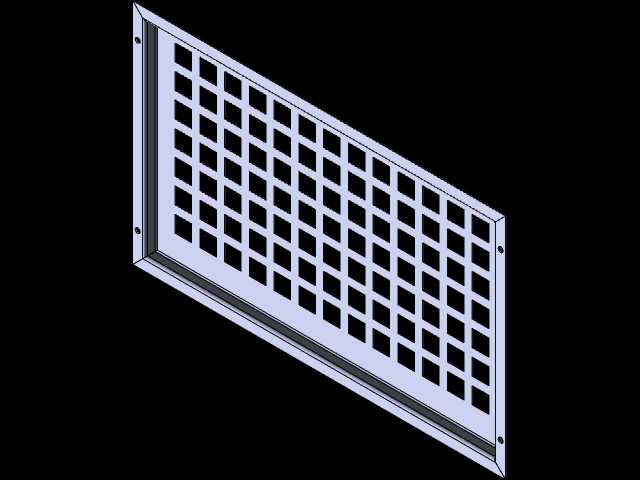

　　设备型材框架上，安装时需预留柜体后侧至少50mm的走线空间，避免线缆过度弯折影响信号传输与供电稳定性。散热结构的设计充分考虑工业PC长时间高负载运行的发热特性，柜体上下两个区域分别冲压成型阵列式通风散热孔，上半部分散热孔对应CPU、主板供电区域的热空气上升路径，下半部分散热孔对应电源、硬盘区域的进风通道，形成自然对流的散热风道，无需额外加装散热风扇即可满足常规工控主机的散热需求，同时散热孔采用向内翻边的冲压工艺，避免外部粉尘、切削液滴直接溅入柜体内部，防护等级可达到IP40级别，适配多数无强喷淋的普通工业车间场景。柜体正面设置了锁止结构，仅授权运维人员可开启柜体，避免无关人员误触内部硬件导致设备停机，前侧边缘做了圆弧折弯处理，

　　去除钣金锐边，防止安装与维护过程中划伤操作人员。内部安装位预留了标准ATX主板、1U电源、2块3.5英寸机械硬盘的安装空间，主板安装柱采用压铆工艺固定在柜体底板上，位置精度控制在±0.1mm以内，确保主板安装时不会出现孔位错位导致的主板变形问题；走线区域预留了多个扎带固定孔，方便内部电源线、信号线的梳理固定，避免线缆杂乱影响散热与硬件拆装。柜体的整体外形尺寸控制在宽320mm、高450mm、深180mm的范围内，属于紧凑型壁挂柜体，不会占用过多车间现场的安装空间，侧盖板采用浅灰喷塑处理，主体框架采用深灰耐磨喷塑，表面涂层厚度控制在60-80μm，具备良好的耐刮擦、防油污附着特性，日常清洁仅需使用干布擦拭即可去除表面附着的粉尘与油污。

　　在安装边界设计上，柜体前侧预留了USB接口、电源开关的扩展安装位，可根据实际使用需求加装前置USB延长模块、电源指示灯、重启按钮，无需额外在柜体上开孔加工；柜体底部预留了3个格兰头安装孔，可根据进出线数量选择适配的线缆密封接头，确保线缆进出位置的防护性能。从结构强度角度来看，柜体折弯处均做了加强筋处理，整体承重可达到15kg以上，完全满足常规工控主机加配套硬件的重量承载需求，即使在设备运行产生持续振动的机床旁安装，也不会出现柜体变形、硬件松动的问题。设计过程中充分考虑钣金加工的工艺可行性，所有折弯内角均采用R1.5的折弯圆角，避免折弯时出现板材开裂问题，所有焊接位置均采用点焊工艺，焊接后打磨平整再做喷塑处理，确保柜体外观无明显焊接痕迹，整体一致性良好。
