36回路低压配电箱三维结构设计

　　这款36回路低压配电箱的三维结构设计，完全围绕工业现场低压配电终端的实际使用需求搭建，在做结构建模之前，首先梳理了常规工业厂房、车间辅房、小型加工站点这类场景的配电痛点：不少场景下配电点位集中但单路负载容量不大，需要在有限的安装空间内容纳足够多的出线回路，同时还要兼顾日常操作、检修的便利性，以及柜体本身的防护、走线合理性。

　　从安装边界来看，这款柜体的外形尺寸设定为600mm×400mm×150mm，属于壁挂式安装的常规尺寸范畴，建模时特意预留了壁挂安装的挂点结构位置，背部的安装孔位按照常规墙体膨胀螺栓固定的间距做了排布，安装时不需要额外做支架焊接，直接在承重墙面打孔固定即可，150mm的柜体深度既可以容纳内部的断路器安装导轨、进出线线缆的弯折半径，也不会因为柜体突出墙面过多影响车间通道通行，适合安装在车间立柱侧面、设备旁侧墙面、辅房内墙这类位置。

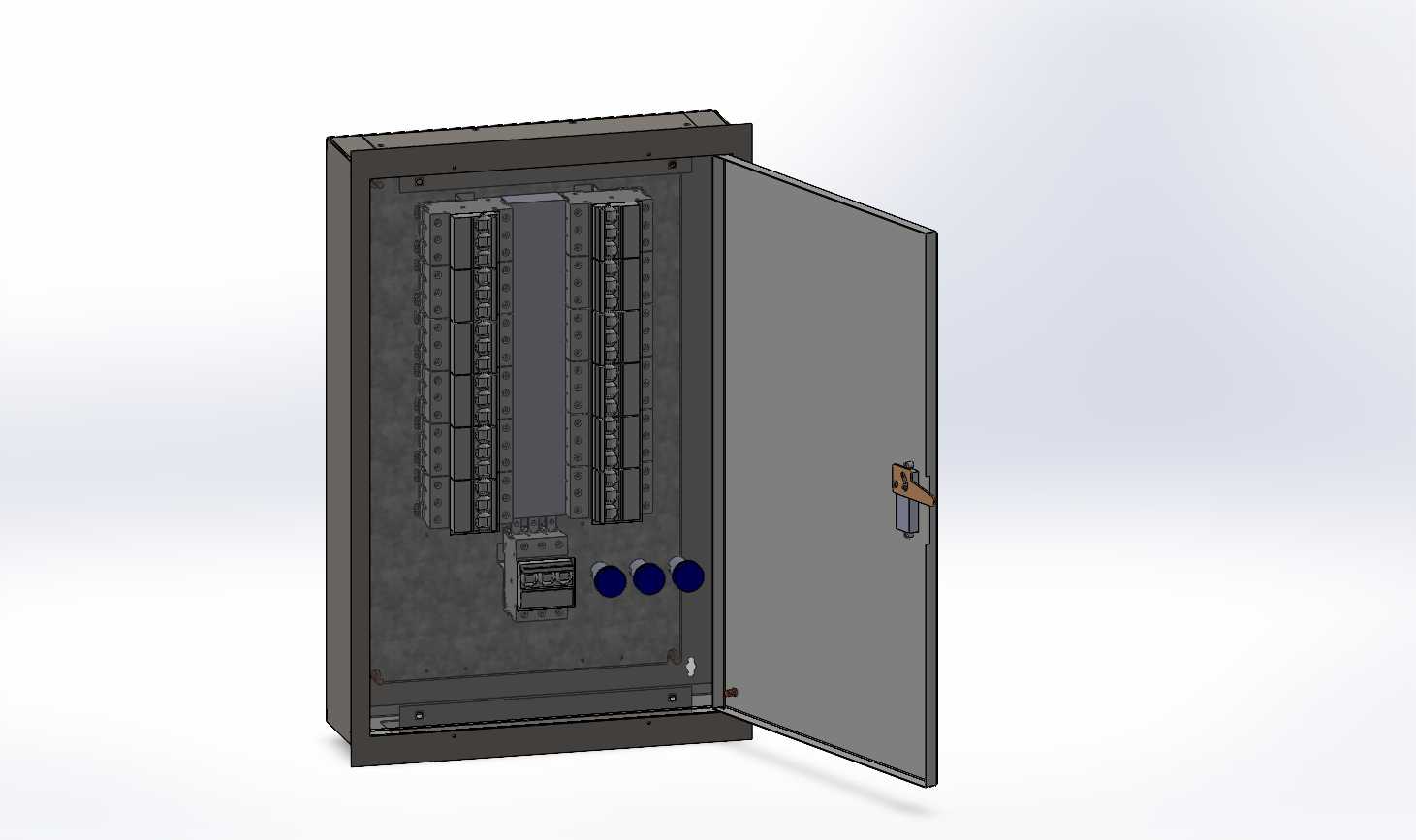

　　内部结构的设计思路完全贴合低压配电的施工与运维习惯，主进线区域预留了足够的接线空间，36路出线的断路器安装位采用标准DIN导轨排布，每一路的出线位置都预留了对应的走线槽空间，避免多回路线缆交叉杂乱，柜门内侧预留了标识牌粘贴位置，方便运维人员对应每一路的负载回路信息。柜门上设置了锁具结构，非授权人员无法随意打开柜门触碰带电部件，满足低压配电的安全防护要求，柜体下部预留了三个线缆进出的格兰头安装位，方便主进线电缆和多支出线电缆从柜体下部引入引出，符合现场施工的走线习惯，避免线缆从上部进入带来的积灰、滴水隐患。

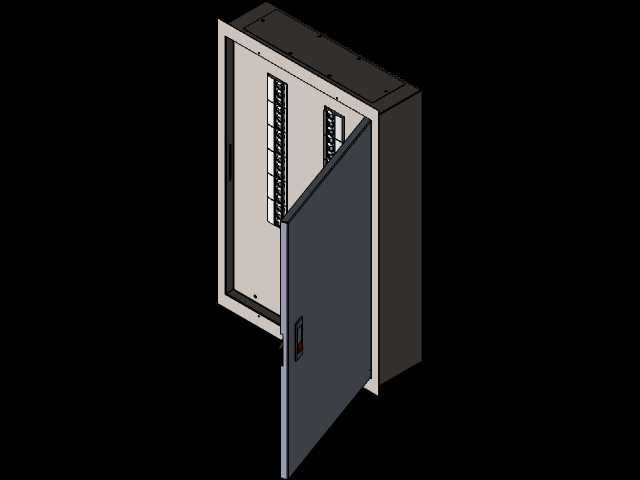

　　在功能特性上，这款柜体的结构设计充分考虑了元器件的散热需求，柜体内部的断路器排布间距符合电气安全间隙要求，不会因为元器件排布过密导致散热不畅引发温升问题，柜门开启角度可以达到90度以上，打开柜门后内部的所有元器件、接线端子都完全暴露在操作视野内，日常分合闸操作、故障排查、更换元器件都不需要额外探身操作，检修效率更高。柜体的门板和柜体主体的连接采用合页结构，建模时还原了合页的转动配合关系，开关门的动作逻辑和实际产品完全一致，锁具的位置设置在柜门右侧开合边，符合大多数操作人员的使用习惯。

　　从应用场景来说，这款36回路低压配电箱可以覆盖多数小型加工车间的设备配电需求，也可以作为中小型生产线的现场二级配电柜体使用，还能用于商用建筑、厂区办公楼的照明、插座回路配电，150mm的薄型设计也适合安装在空间相对局促的设备夹层、走廊墙面位置，不会占用过多的有效空间。建模过程中对柜体的板材折弯、拼接结构都做了还原，柜体的折边结构既可以提升柜体整体的结构强度，减少薄钢板焊接带来的变形问题，也能在柜门关闭时形成折边遮挡，提升柜体的防护等级，避免灰尘、飞溅的切削液从柜门缝隙进入柜体内部，适配机加工车间这类存在少量粉尘、切削液飞溅的使用场景。

　　内部的元器件安装位完全按照市面主流的微型断路器尺寸做了适配，不管是哪个品牌的标准35mm导轨安装元器件，都可以直接安装在这款柜体的导轨上，不需要额外做安装板的打孔修改，柜体内部预留了接地端子排和零线端子排的安装位置，接线时可以直接将各回路的零线、接地线汇集到对应的端子排上，接线规整，也方便后期故障排查时的线路通断检测。柜体的门板和主体之间预留了接地跨接线的连接位置，避免柜门因为带电部件意外触碰带电引发触电风险，完全符合低压配电设备的安全规范要求。
