带锁紧螺母2mm香蕉母插座结构

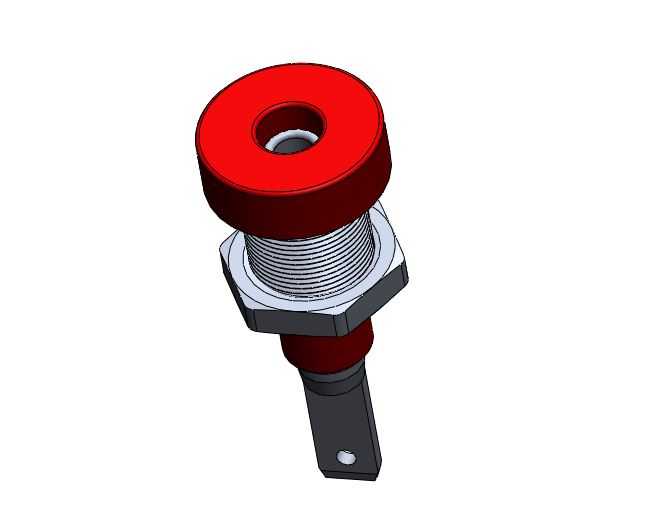

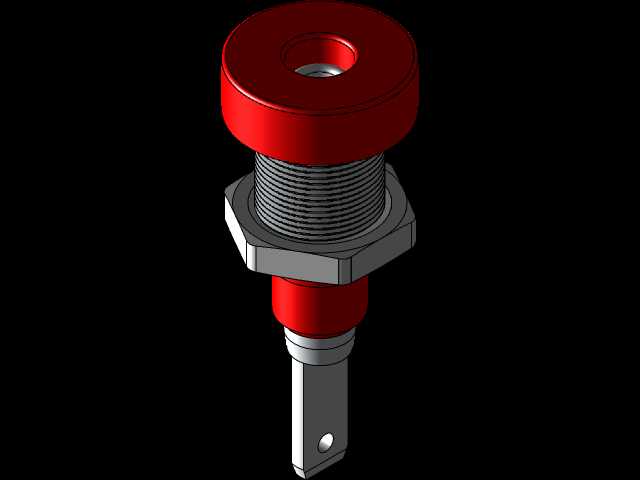

　　这款2mm规格的香蕉母插座，是小功率测试接线场景里的常用接插件，日常在教学实验台、小型电子检测工装、低压信号转接面板上的出镜率极高，核心作用是实现测试导线与设备面板的快速插拔连接，同时靠自带的锁紧螺母完成面板侧的固定，避免插拔过程中插座移位、接线松脱的问题。从结构设计来看，整体采用同轴式布局，顶部是带中心插孔的红色绝缘端帽，端帽外径做了适度加宽，一方面能增大插拔时的手部接触面积，方便操作人员快速对准插接头，另一方面也能在多插座并排安装时，留出足够的手指操作间隙，避免相邻插座之间的操作干涉。端帽下方直接衔接外螺纹安装段，螺纹段的长度适配常规1-3mm厚度的设备面板，安装时从面板正面穿入安装孔，在面板背面旋合配套的六角锁紧螺母，

　　就能将插座牢牢固定在面板上，六角螺母的对边尺寸符合常规小规格扳手的操作要求，不需要定制专用工具就能完成装配，后期维护更换也十分便捷。螺纹段下方是红色的绝缘隔套，隔套的作用是隔开金属安装螺母与内部导电插芯，避免金属面板与导电部件接触造成短路，隔套的外径略小于螺纹段大径，安装时能顺利穿过面板开孔，不会出现卡滞问题。最下方的金属插芯尾部是接线端，侧面开有横向的销孔，用来压接或者焊接导线之后，穿入固定销强化接线的抗拉扯能力，避免导线受外力拉扯时从插芯上脱落，插芯的中心插孔尺寸严格匹配2mm香蕉插头的外径公差，插拔时的阻尼感适中，既不会因为过松造成接触不良，也不会因为过紧导致插拔费力、长期使用磨损插接头。从安装边界来看，

　　这款插座的面板开孔尺寸需要匹配螺纹段的外径，预留0.1-0.2mm的装配间隙即可，相邻两个插座的中心距建议不小于端帽外径加2mm的操作间隙，避免插拔时手指碰到相邻接线端造成误碰短路。设计过程中，绝缘部件全部采用耐温绝缘工程塑料，能满足常规低压测试场景下的绝缘耐压要求，金属导电部件采用铜质基材做表面镀镍处理，既保证了良好的导电性能，也能提升抗氧化能力，延长接插件的使用寿命。在实际选型应用时，需要注意这款插座的额定电流、电压参数匹配使用场景的功率要求，因为2mm规格的香蕉接插件本身通流能力有限，不适合大电流供电回路使用，更多是面向信号传输、小功率测试供电的场景。结构建模时，需要重点关注各段的同轴度公差，

　　尤其是中心插孔与外螺纹安装段的同轴度，要是同轴度偏差过大，安装后插座会出现歪斜，插头插入时会出现卡滞、单边接触的问题，影响接触可靠性；另外锁紧螺母与螺纹段的配合公差也要合理控制，既要保证螺母能顺畅旋合，也要避免配合间隙过大造成安装后插座松动。顶部绝缘端帽的表面做了细微的防滑纹理处理，虽然模型里呈现的是光滑外观，但实际量产时会增加细微的滚花或者磨砂面，方便插拔时手指施力，不会打滑。插芯尾部的接线端长度也做了优化，足够容纳常规0.5-1平方毫米的导线焊接或者压接，不会出现接线长度不足、导线固定不牢的问题。在面板布局设计时，这类插座通常会按照功能分区成排布置，不同电压等级的插座会用不同颜色的绝缘端帽做区分，这款红色端帽一般对应正极或者信号正端的接线，和黑色、蓝色等其他颜色的插座搭配使用，方便操作人员快速识别接线功能，减少接错线的概率。
