二十毫米内径菱形自对中法兰滚珠轴承座

　　在轻工输送线、小型食品包装机、纺织辅机以及台式木工设备里，传动轴端往往同时存在加工同轴度偏差、机架焊接变形和运行受热后的微量错位。普通刚性立式座把外圈完全锁死，轴稍有偏斜就会让滚珠滚道边缘受载，短期内出现发热、异响甚至保持架磨损。这款两孔菱形法兰结构的自对中滚珠轴承，正是针对这类安装基准不严格、维护空间紧凑的场景设计，把调心功能直接集成在轴承单元内部，外圈可在座孔内随轴系姿态小幅摆动，补偿不同轴误差。

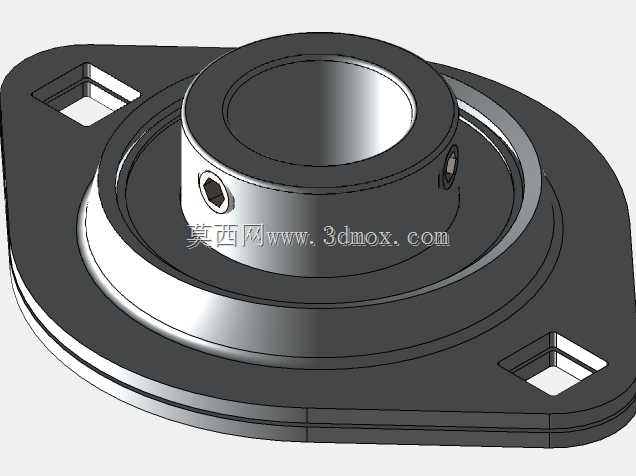

　　从安装边界看，整体采用扁平菱形冲压法兰盘，两个对角布置的长形安装孔跨过轴承中心，孔位方向允许装配时沿长轴微调中心距，对机架冲孔位置的公差容忍度较高。法兰盘面贴合设备侧壁或支撑板，不需要额外铸造支座，轴向占用厚度小，适合护板内部、辊筒端部、张紧摆臂这类侧向空间受限的位置。轴承内孔直径为二十毫米，适配常见二十毫米光轴；内圈两侧加工有径向顶丝孔，配套两枚M6紧固螺钉，装配后从侧面压入轴上的定位平面或直接顶紧圆轴，既能传递轻载扭矩，也能限制内圈与轴之间的游转。

　　建模时需要重点处理几处配合关系：内圈顶丝孔与内孔贯通，螺钉头部沉入内圈外圆面以内，避免调心摆动时与外圈或座体干涉；外圈外圆为球面轮廓，与法兰座的内球面形成配对支承，球面中心应落在轴承宽度中部附近，保证摆动时两侧密封间隙均匀。法兰盘上的安装孔做沉台结构，螺栓头沉入板面，贴合面保持平整；底座与外圈之间保留合理的调心角范围，通常可补偿数度以内的轴线偏斜，同时球面接触区在满载工况下仍有足够支承面积，避免局部应力集中。

　　实际选型中，这类轴承单元多用于承受中等径向载荷、辅以少量轴向载荷的传动轴，例如输送带从动辊、小型风机叶轮轴、手摇机构输入轴和可调导向辊。它不适合重载冲击或高精度主轴位置，但在民用与轻型工业设备里能显著降低机架加工精度要求：钣金侧板只需冲孔或激光切孔，不必二次镗孔；现场更换时松开两枚顶丝即可抽出轴芯，维护效率远高于分体式座体。三维结构完整表达了法兰外形、球面调心副、内圈顶丝、密封罩和安装沉孔，工程师可直接核对二十毫米轴径、螺栓孔距与法兰外轮廓，判断在自身设备侧板上的布置是否与带轮、链轮或护罩发生空间冲突。
