链传动配套链轮与滚子链条结构设计

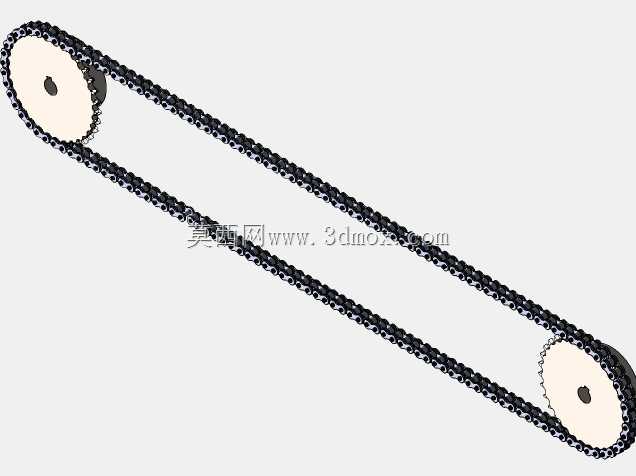

　　这套链传动结构在轻工输送、小型动力传输场景中应用极广，从包装线的工件步进输送，到小型专用设备的主轴动力传递，都能见到这类双链轮配滚子链的结构身影。区别于同步带传动，链传动不存在打滑问题，能在有少量粉尘、油污的车间环境下保持稳定的传动比，低速重载工况下的传动效率也更有优势，日常维护仅需定期检查张紧度、补充润滑脂即可，对运维人员的技术要求不高。

　　设计这套结构时，首先要匹配传动比需求确定两个链轮的齿数差，小链轮作为主动轮时齿数不宜过少，否则会加剧链条的多边形效应，让传动过程产生明显的振动和冲击，大链轮的齿数也不能过多，避免链条磨损后出现跳齿脱链的问题。两个链轮的中心距要结合设备内部的安装空间预留，中心距过小会导致链条绕转次数增加、磨损加快，中心距过大则容易出现链条松边抖动，运行时产生额外的噪音，通常会在松边加装张紧结构，不过这套模型里的结构适配短中心距传动场景，依靠链条自身的张紧度即可满足运行要求。

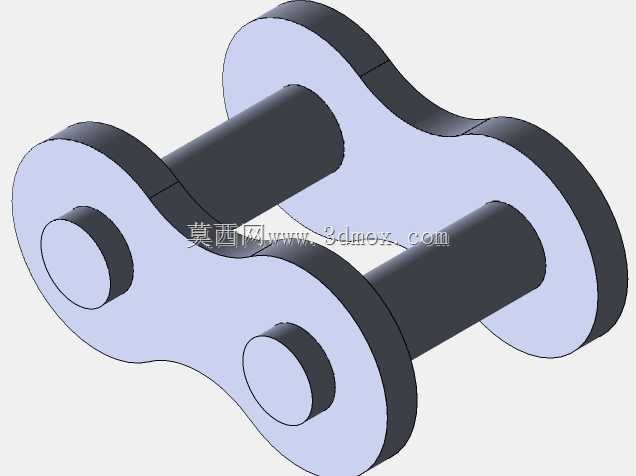

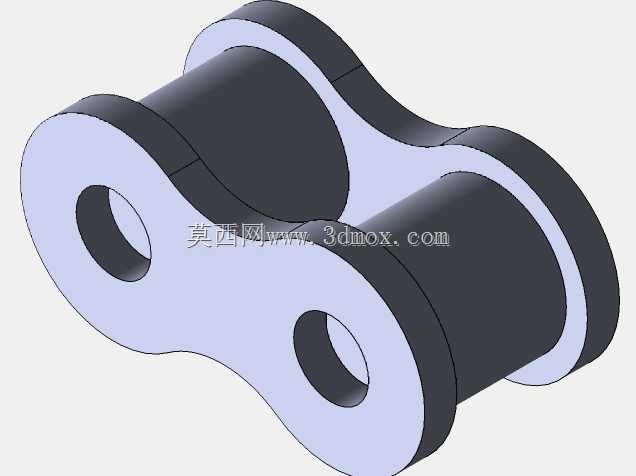

　　从结构细节来看，链轮的齿形采用标准三圆弧一直线齿槽设计，能保证链节顺利啮入啮出，减少啮合时的冲击和接触应力，齿面的粗糙度要控制在合理范围，避免过快磨损链节的销轴和套筒。滚子链的链节由内链板、外链板、销轴、套筒、滚子组成，内链板和套筒过盈配合，外链板和销轴过盈配合，滚子和套筒之间为间隙配合，啮合时滚子可沿齿面滚动，大幅降低摩擦损耗。链板采用8字形结构，在保证各个截面抗拉强度接近一致的前提下，减轻链条整体重量，同时降低运动时的惯性力，适配中低速的传动需求。

　　安装边界方面，两个链轮的端面跳动量要控制在允许范围内，装配时要保证两轴平行、链轮共面，否则会加剧链条和链轮的偏磨，甚至出现脱链风险。链轮的内孔尺寸要和配套的传动轴径匹配，键槽的位置和尺寸要符合传动扭矩的强度要求，避免运行时出现键连接失效。链条的接头位置要根据安装方向调整，开口端的朝向要和运动方向相反，避免运行中接头受碰撞脱落。

　　实际选型应用时，要根据传递的功率、主动轮转速、传动比计算所需的链条型号和排数，单排链无法满足扭矩需求时可选用多排链，但多排链的排数不宜过多，否则会受载荷分布不均的影响降低使用寿命。这套结构的建模过程中，要重点还原链节之间的铰接关系，链轮的齿形参数要和链条节距、滚子直径严格匹配，才能在装配后实现无干涉的运动仿真，为后续的工程出图、结构校核提供准确的三维依据。很多新手建模时容易忽略链轮齿形的参数准确性，直接用近似齿形代替，会导致后续装配时链条和链轮出现干涉，运动仿真时卡顿甚至无法运转，实际加工出来的零件也无法正常啮合，这点在设计过程中需要格外注意。另外，链条的长度要根据中心距和链轮齿数精确计算，避免出现链条过长或过短无法装配的问题，通常会预留少量的链节作为调整余量，方便现场安装时调整张紧度。
