冰箱用弧形弯制支撑固定件结构设计

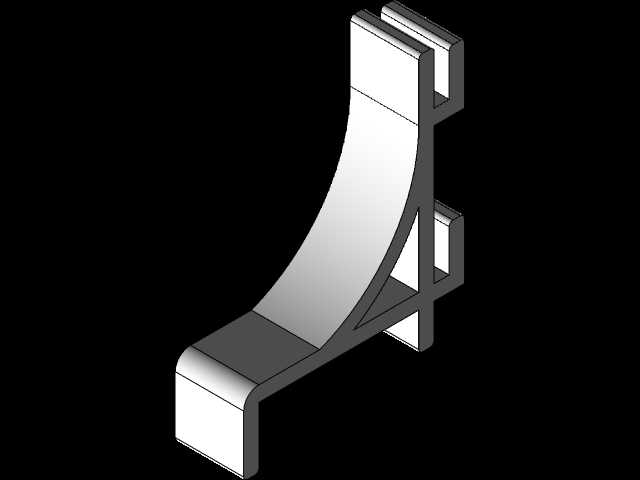

　　该支撑件主要应用于家用及商用冷藏冷冻设备的内部构件连接场景，常见于冰箱门体铰链侧辅助支撑、内胆搁架侧边定位、风道组件侧边固定等工位，替代传统塑料支撑件解决低温环境下长期受力脆裂、蠕变松弛的问题，在-40℃到60℃的宽温域工况下都能保持稳定的结构强度，不会因为反复开关门的振动、搁架载重的长期施压出现连接松脱或结构断裂。从结构形态来看，整体采用一体化弯制成型的弧形主体设计，没有额外的拼接焊缝或组装接缝，主体弧形段的曲率经过反复校核，刚好匹配冰箱内胆与门壳之间的弧形过渡间隙，安装后不会与周边的发泡层、制冷管路产生干涉，两端的平直段分别设置了卡接式安装位，一端的双凸耳卡扣结构可以直接卡入箱体钣金预设的定位方孔中，不需要额外打螺丝就能实现预固定，另一端的平直支撑面可以直接承托需要固定的塑料组件，支撑面边缘做了小尺寸的翻边处理，既提升了自身的截面抗弯模量，也能避免安装时锐边割伤周边的泡沫或线材。

　　设计阶段首先考虑的是安装效率问题，冰箱总装线的工位节拍通常在12秒到18秒之间，传统螺丝固定的支撑件需要对准孔位、预紧螺丝，单工位耗时超过5秒，而这款支撑件的卡接结构只需要对准定位孔按压到位就能完成安装，卡入后自带防退倒刺结构，垂直拉脱力可以达到120N以上，完全满足冰箱运输、使用过程中的振动拉扯要求，不需要额外点胶或打螺丝加固。其次是受力分布的优化，弧形过渡段没有采用直角折弯结构，而是采用大圆角平滑过渡，避免了直角位置的应力集中问题，在承受15kg的垂直静载荷时，最大应力出现在弧形段中部，数值远低于常用冷轧钢板的屈服强度，长期载荷下的形变量小于0.2mm，不会因为长期承重出现支撑面下沉倾斜的问题。

　　安装边界方面，该支撑件的整体厚度方向尺寸控制在12mm以内，刚好适配冰箱箱体钣金与内胆之间的发泡层厚度空间，安装时不需要在发泡层上预留额外的避让槽，卡接凸耳的中心距与箱体钣金上的标准定位孔距完全匹配，不需要重新开模调整钣金孔位，可以直接适配现有成熟平台的冰箱箱体结构，降低整机的改造成本。支撑面的平面度控制在0.1mm以内，与被支撑的塑料组件贴合后不会出现局部间隙，避免因为贴合不实产生的装配异响。表面处理采用静电喷塑工艺，涂层厚度在60μm到80μm之间，既可以抵御冰箱内部高湿度环境下的锈蚀问题，也不会因为涂层过厚影响卡接尺寸的配合精度，卡接位置的涂层在成型后做了局部避空处理，保证卡扣尺寸的一致性，不会因为涂层厚度波动导致安装卡滞或卡接过松的问题。

　　在实际选型应用中，该支撑件可以根据不同的载重需求调整板材厚度，常规1.2mm厚度的冷轧钢板材质即可满足大部分搁架支撑、风道固定的需求，如果用于门体较重的商用冷柜场景，可以更换为1.5mm厚度的板材，不需要修改整体外形尺寸和安装孔位，直接替换即可提升整体承载能力。弧形段的曲率也可以根据不同型号冰箱的内胆弧度做小幅调整，只需要修改折弯工序的参数即可快速适配不同的产品平台，不需要重新开制冲压模具，大幅缩短了新机型的配件开发周期。此外，该支撑件的结构没有复杂的曲面特征，采用常规的冲压、折弯工序即可完成加工，不需要特殊的成型设备，生产良率可以稳定在98%以上，单件加工成本远低于同强度的注塑支撑件，同时回收利用率更高，符合家电产品的环保设计要求。
