双工位折返式提升链输送机构

　　这套提升链式输送机构面向产线中需要在有限平面内完成长距离循环输送、同时兼顾高度方向抬升的工况，常见于装配线工件随行、工装托盘回流、轻型零件跨工位转运等场景。整机采用对称双工位布局，中部预留向下凹入的避让通道，可在设备嵌入产线时为下方机架、检测工位或操作人员通行留出空间，避免输送路径与周边设备发生干涉。

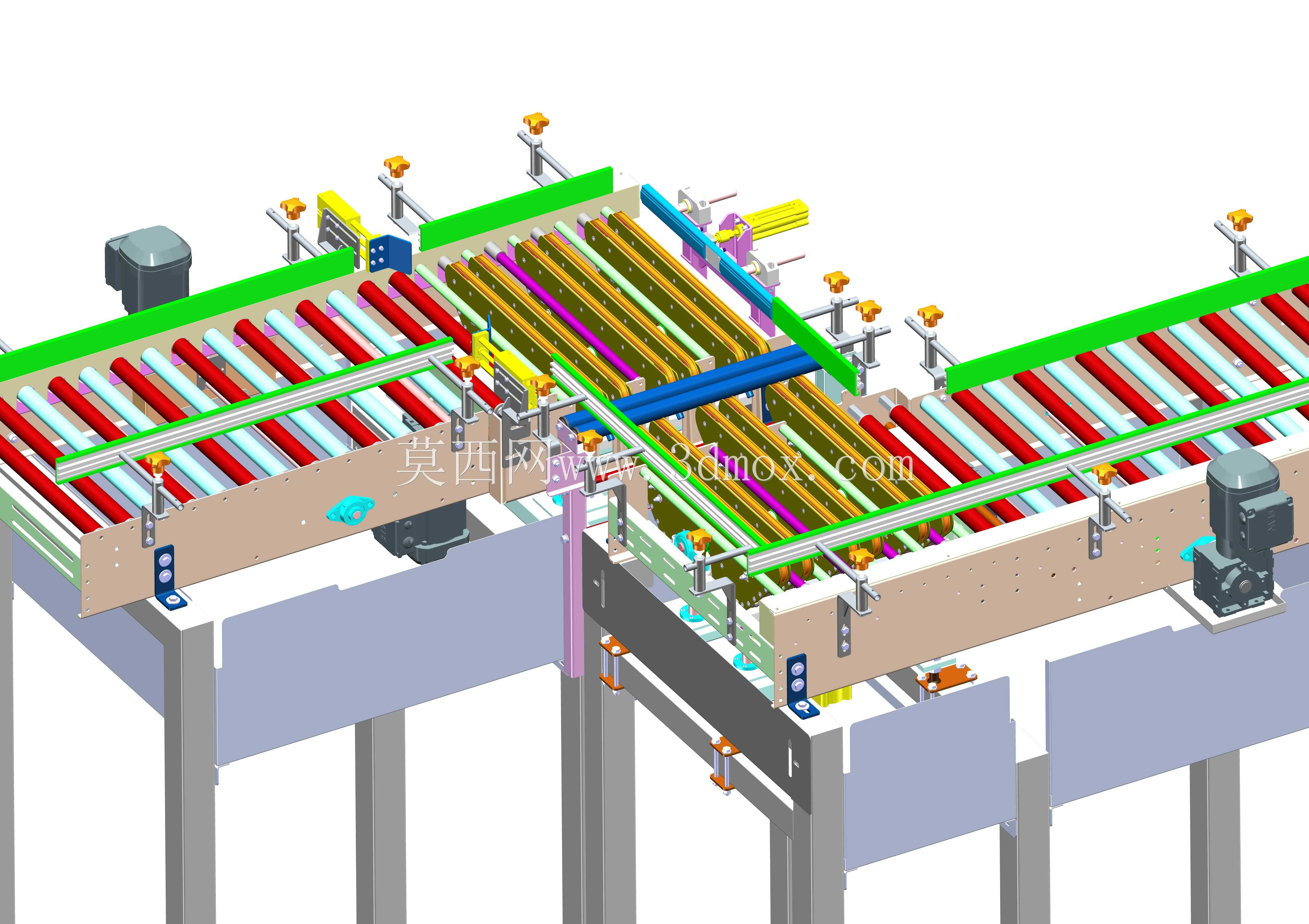

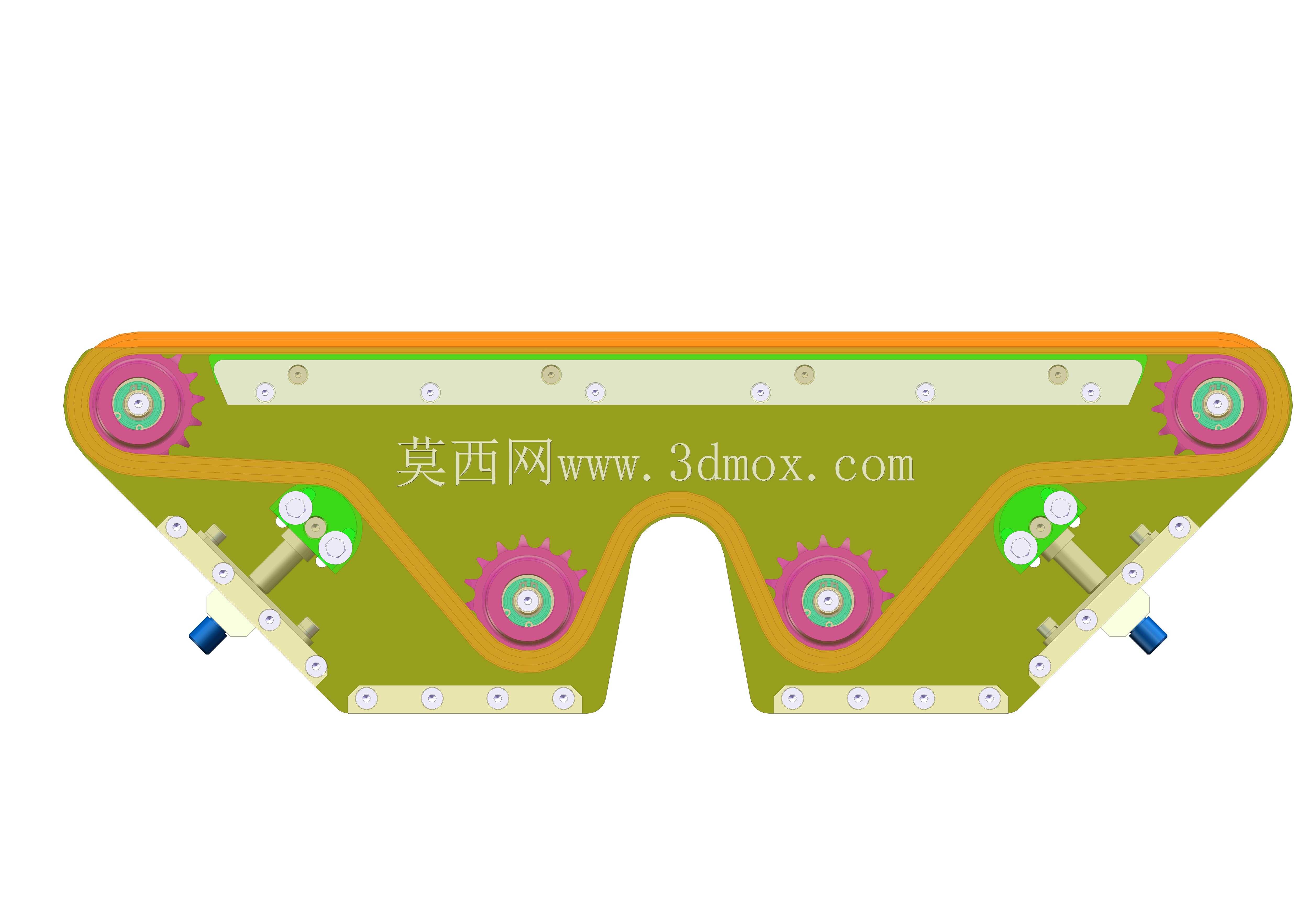

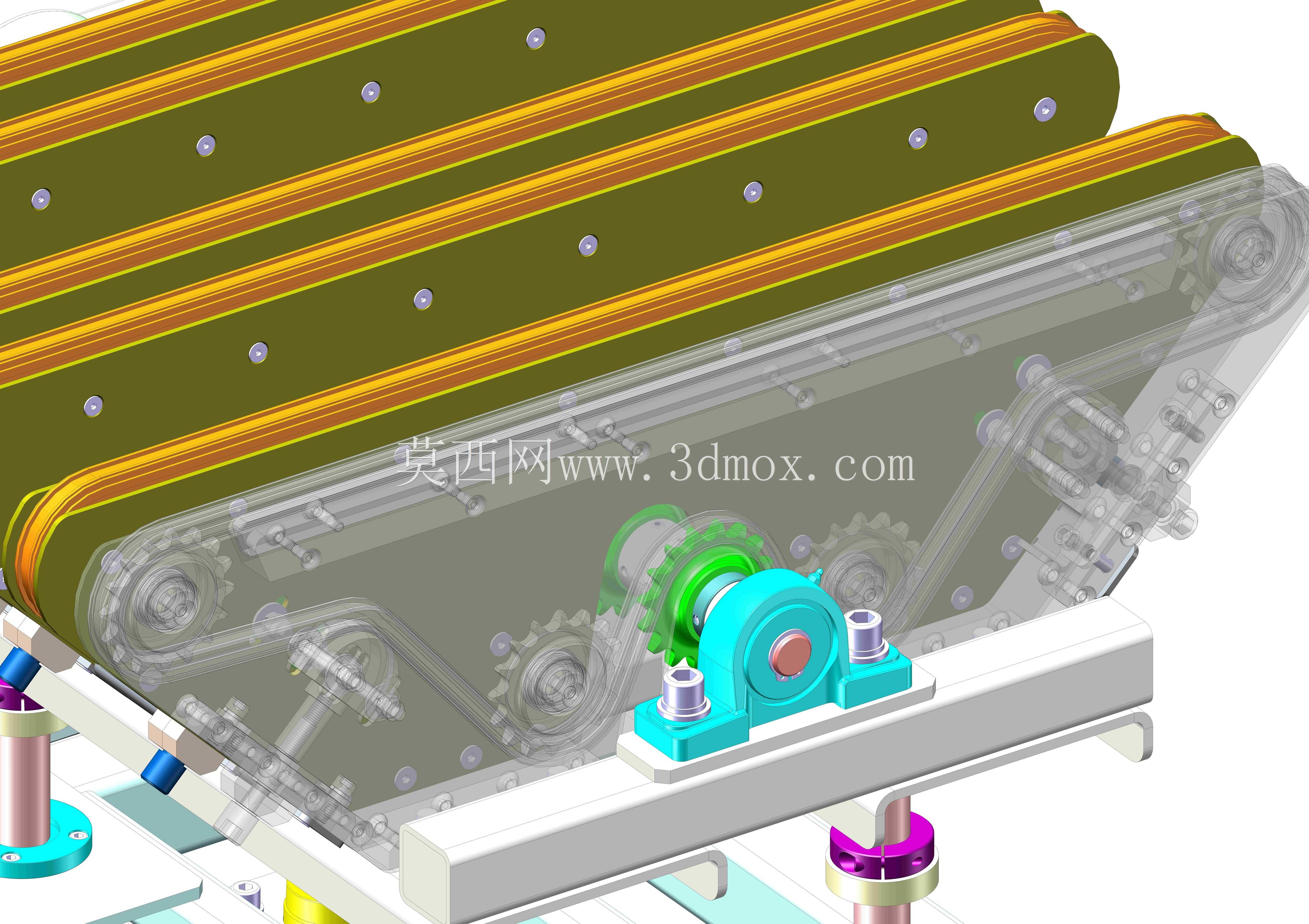

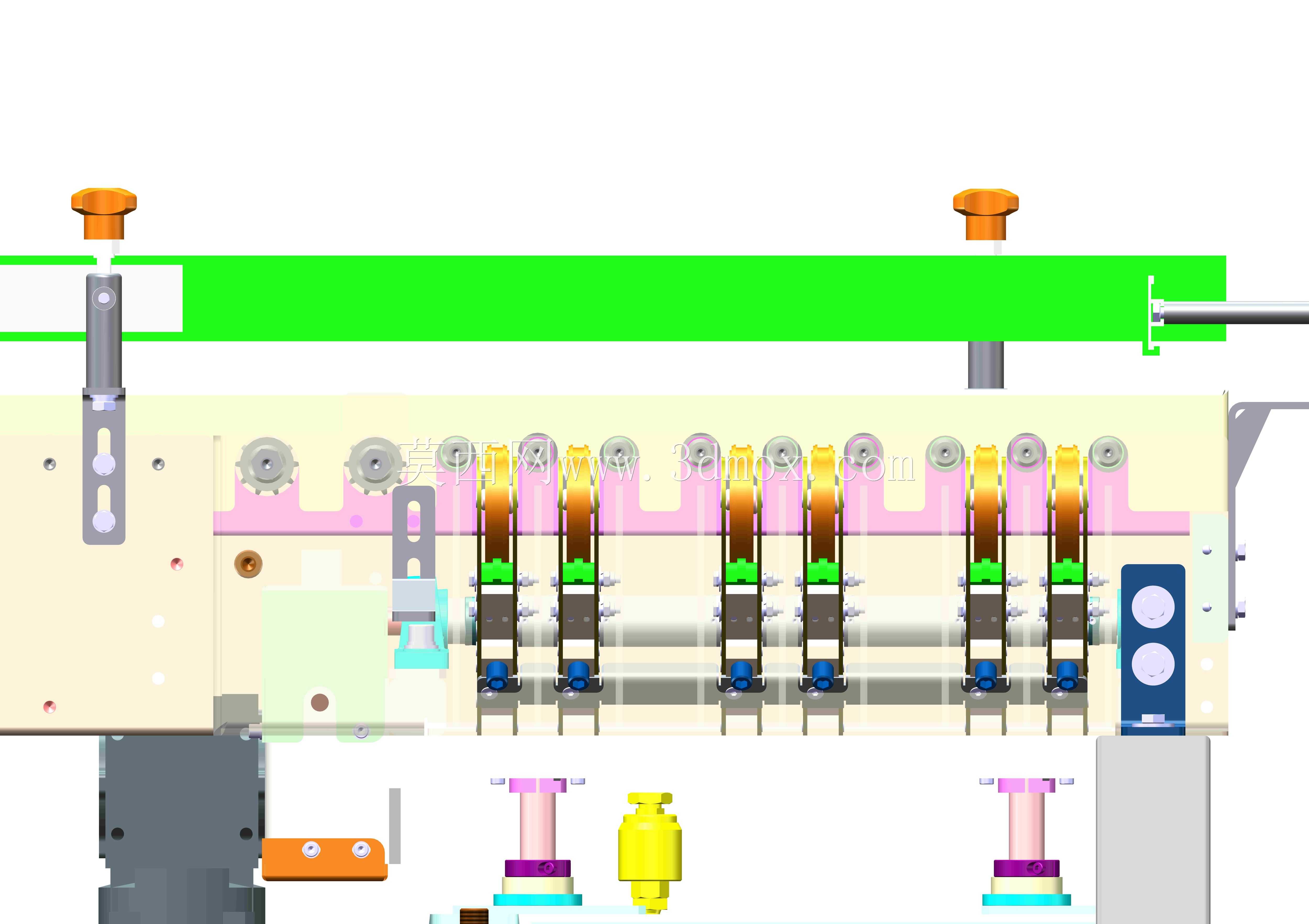

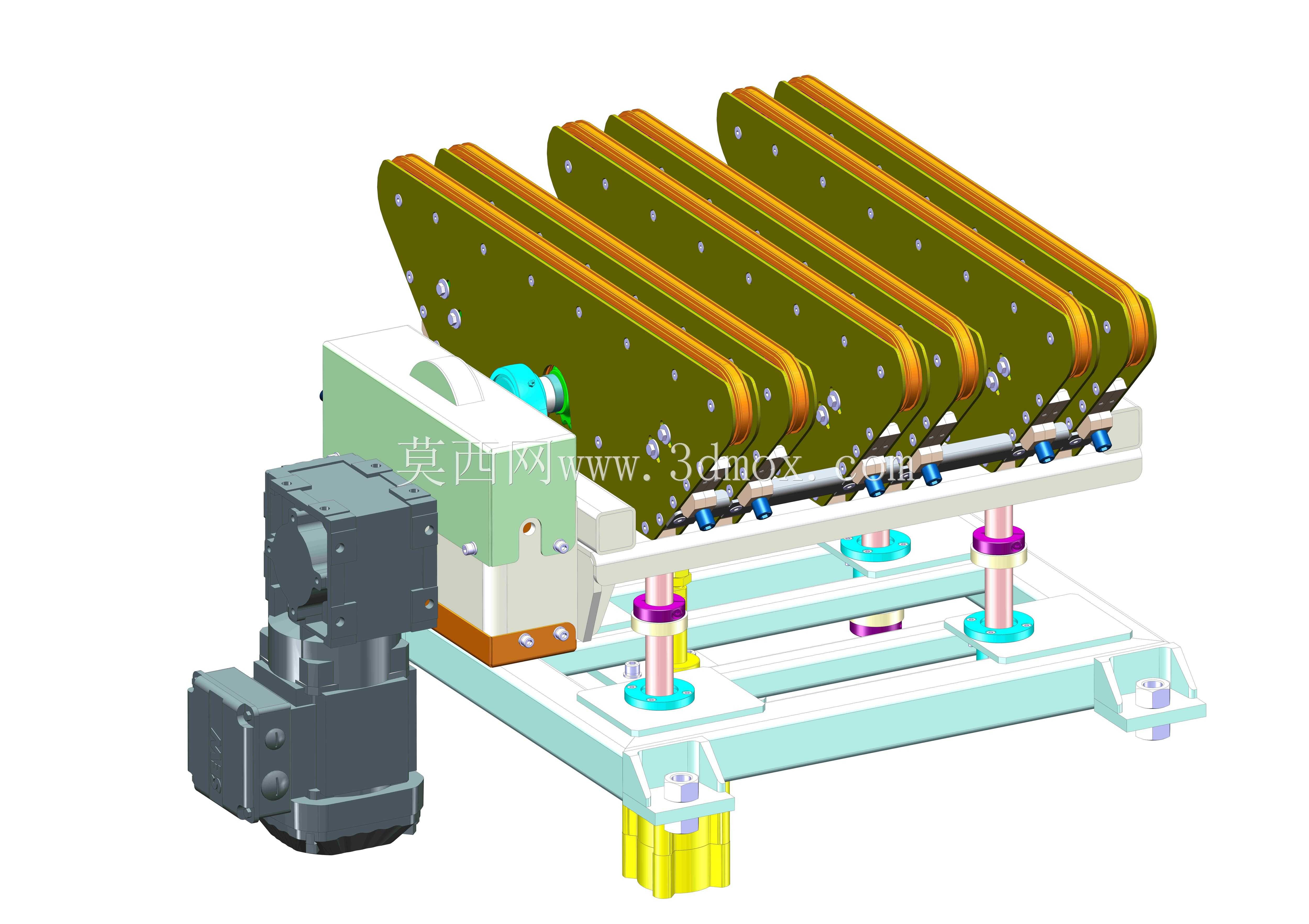

　　从结构组成看，输送主体由闭环牵引链条、四个主转向链轮、两组端部张紧链轮以及沿轨道分布的承载附件构成。链条沿橙色导轨完成闭环回转，导轨在两端做圆弧过渡，中部形成下凹折返段，使链条在同一台设备内实现更长的有效输送行程。链轮布置兼顾传动与改向：上方两端链轮负责高位水平段导向，中部两个链轮控制下凹段轨迹，两侧斜向端部则设置带调节座的张紧轮，用于补偿链条磨损后产生的伸长量。

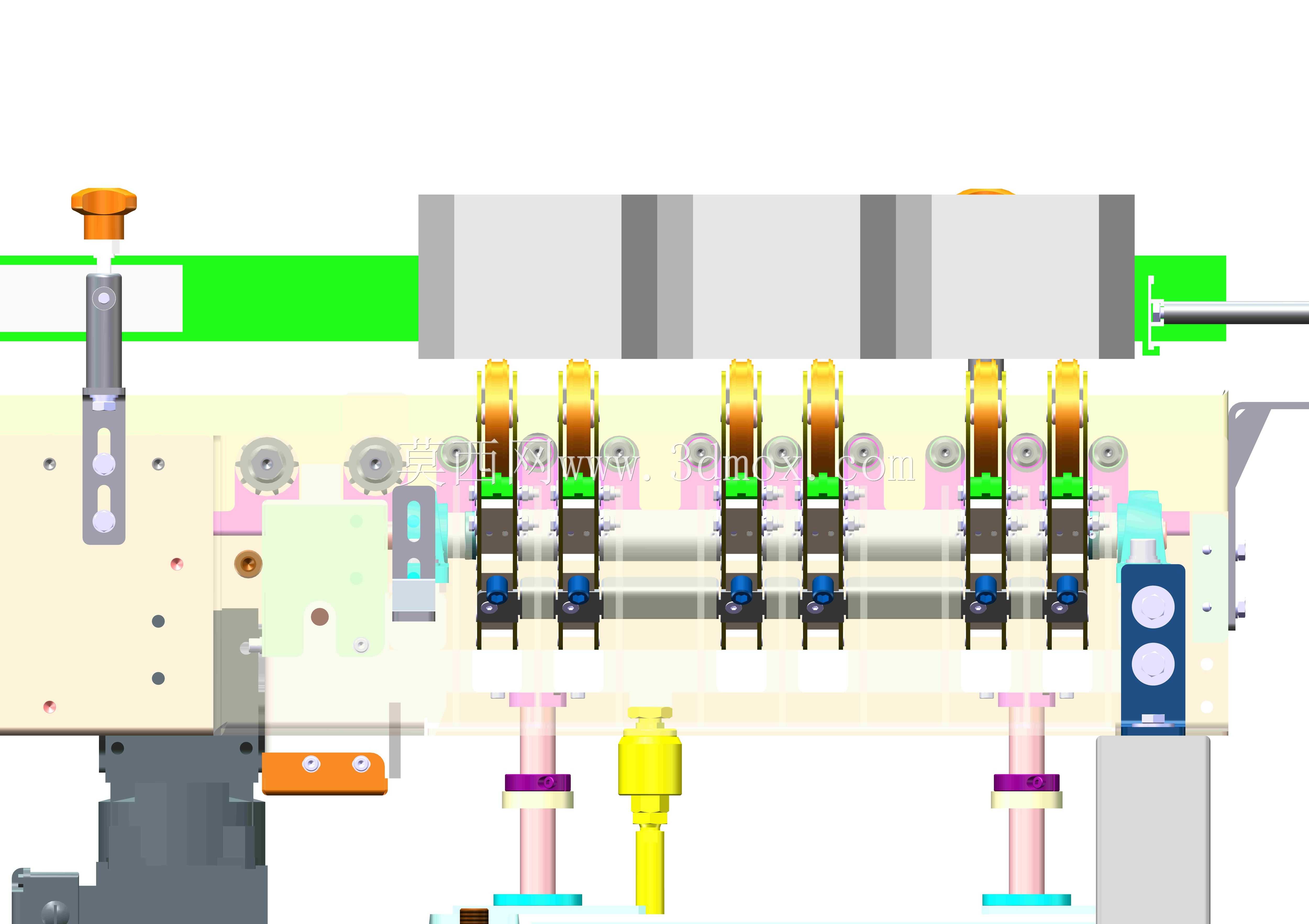

　　承载端采用对称布置的拨叉式随行夹具，夹具通过连接座与牵引链条联动，随链条沿轨道循环运动；拨叉上设置滚轮与限位件，可在推送工装或工件时保持姿态稳定，减少卡滞风险。机架主体以板材拼焊成型，轨道边缘均匀布置安装孔位，既用于导轨分段固定，也方便现场对接护罩、传感器支架或工位挡停机构。

　　设计思路上，该机构优先解决平面占地与输送行程之间的矛盾：通过折线形链条路径，在不显著增加设备长度的前提下延长输送距离；对称双工位结构则允许两侧同时承载或交替上下料，提升节拍稳定性。链轮轴座、张紧滑块和夹具连接部位均保留可调余量，便于装配时校正链条轨迹，也为后期维护更换易损件提供操作空间。

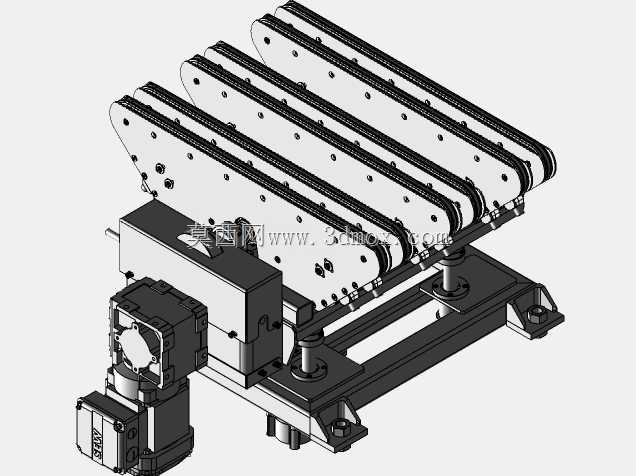

　　安装边界方面，设备整体呈宽幅扁平形态，上部为连续水平输送面，下部中间区域内凹，两侧斜向延伸至低位取放端；布置时需在链轮外侧预留链条拆装和张紧调节空间，在两端夹具回转位置留出工件上下料距离，并确认下凹通道与下方机架、管线的安全间隙。建模时各链轮、导轨段、夹具组件和安装孔位均按装配关系拆分，可直接用于结构校核、运动路径检查以及非标产线方案布局参考。
