管道折弯加工用数控工装夹具设计

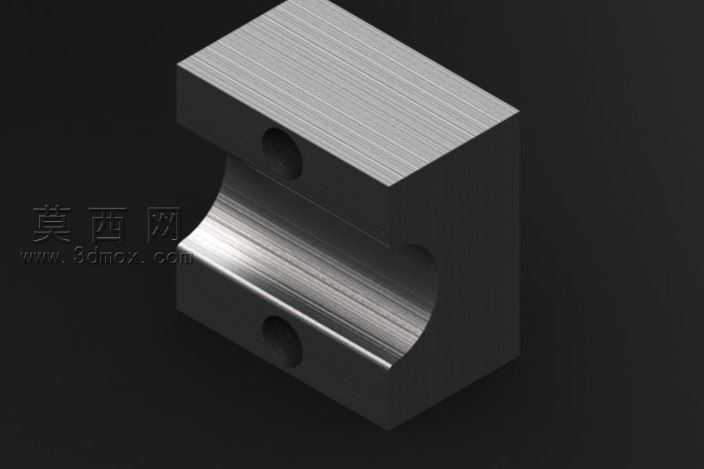

本模型为管道折弯工序配套的专用数控工装组件，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机加工工装的设计公差规范，对各配合面、安装定位结构均做了精准的尺寸约束，确保模型可直接对接生产加工环节的工艺输出。模型主体为对称式块状基体结构，上下两端分别设计有同轴的安装定位孔，用于将工装整体固定在数控折弯设备的工作台面上，孔位周边做了沉台倒角处理，既可以避免安装螺栓时出现干涉，也能提升安装贴合面的配合精度，减少工装使用过程中的晃动偏移。基体中部为适配不同管径管道的弧形承托槽，槽面采用连续平滑的圆弧曲面建模，曲面曲率经过多轮参数调试，可与待加工管道的外壁实现充分贴合，避免折弯过程中管道表面出现压痕、形变不均的问题，曲面与基体平面的衔接处做了圆角过渡处理，消除应力集中的结构死角，提升工装整体的结构强度。渲染阶段采用金属磨砂材质模拟实际工装的合金钢加工质感，对安装孔、弧形槽等关键结构做了光影强化处理，清晰呈现各结构的衔接关系与尺寸比例，材质参数调整时兼顾了金属的反光特性与哑光磨砂的粗糙度表现，让渲染效果贴近实际生产中的工装实物状态。设计思路围绕管道折弯工序的实际加工痛点展开，针对传统折弯工装定位不准、适配管径单一、易损伤管材表面的问题，通过对称式结构设计保证受力均匀，标准化的安装孔位设计可适配多数常规数控折弯设备的安装接口，弧形承托槽的曲面精度可有效分散折弯过程中的管材受力，减少管材形变缺陷，整体结构简洁紧凑，无冗余设计，既降低了工装本身的加工成本，也便于日常使用中的磨损更换与维护，可有效提升管道折弯工序的加工精度与生产效率。
