冰箱内置230V32W轴流散热风机结构

　　这款轴流风机主要适配商用及家用冷藏冷冻箱体内部的强制风冷循环场景，在直冷转风冷的箱体结构中，这类风机承担着将蒸发器周边冷量均匀输送到仓室各个角落的核心作用，避免仓室内出现局部温度分层，靠近蒸发器位置结冰冻坏食材、远离蒸发器位置温度不达标的问题。区别于普通民用桌面风扇，这类制冷设备内置风机的运行环境长期处于高湿、低温区间，部分工况下还会接触到化霜阶段产生的凝露水，因此结构设计上首先要满足长期低负载稳定运行的要求，叶轮采用前倾式圆弧叶片设计，叶片曲面经过气流仿真优化，在32W额定功率下可以输出足够的静压，克服蒸发器翅片的风阻，保证循环风量满足制冷系统的换热匹配要求，不会因为风阻过大导致电机负载升高、转速下降，进而影响整机制冷效率。

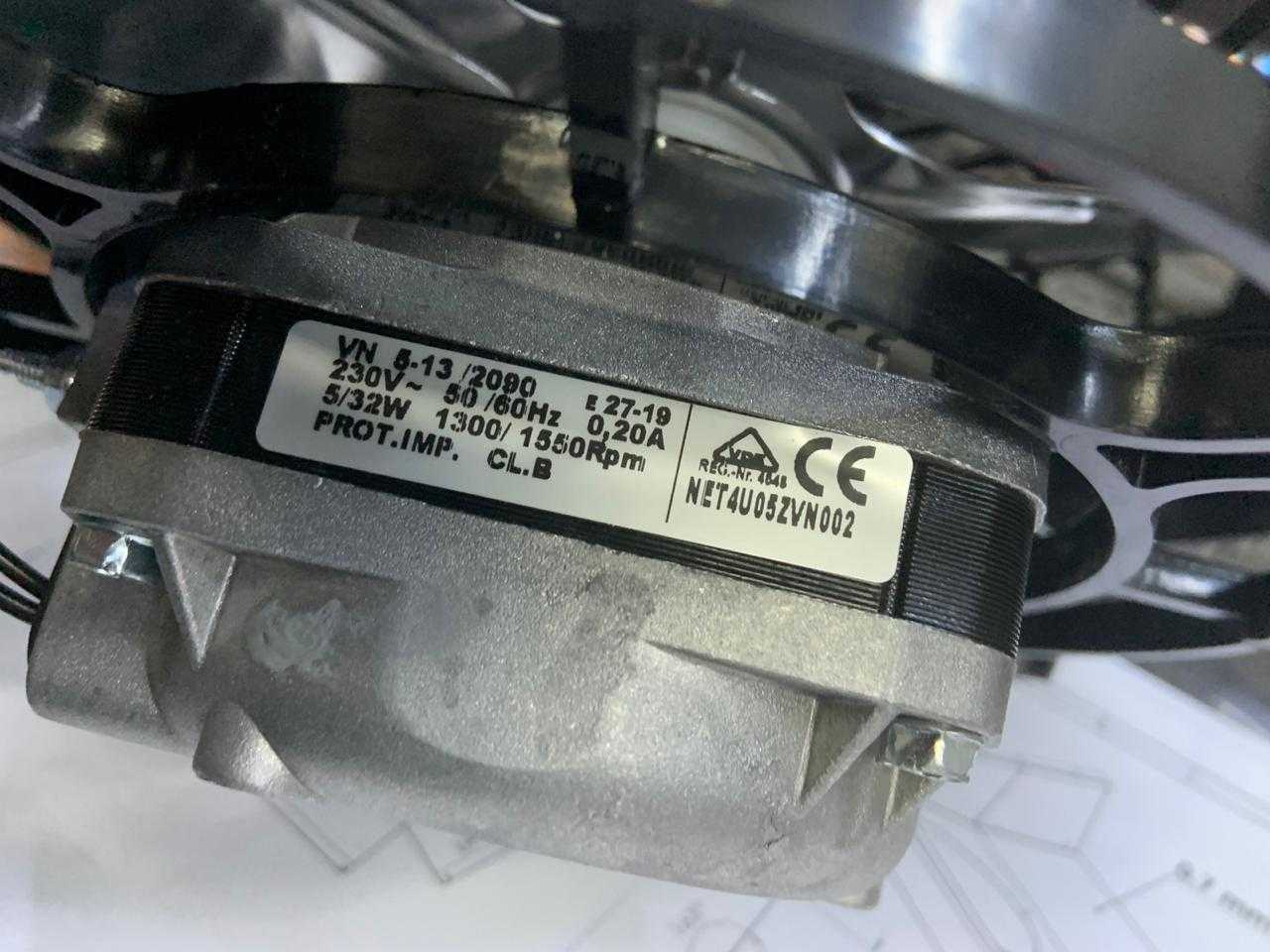

　　从安装边界来看，这款风机采用圆形法兰外圈安装结构，法兰边上预留了均匀分布的安装孔位，安装时不需要额外制作转接支架，直接通过螺栓就可以固定在蒸发器仓的预留安装位上，外圈的防护网采用一体冲压成型的金属网罩，网条间距经过严格计算，既不会因为网条过密增加额外风阻，也能避免安装维护过程中人员手指误触转动的叶轮造成机械伤害，同时网罩的结构强度足够承受运输过程中的振动冲击，不会出现网条变形蹭到叶轮产生运行异响的问题。电机部分采用密封式轴承结构，轴承润滑脂选用低温工况专用型号，在零下三十度的低温仓室内依然可以正常启动，不会出现低温下润滑脂凝固导致电机堵转、烧毁的问题，电机的供电引线从风机侧端的绝缘护套中引出，引线长度预留了足够的接线余量，接线端可以直接对接箱体内部的供电端子排，不需要额外延长接线。

　　设计过程中，叶轮的动平衡精度是重点管控项，每一片叶轮的重量差控制在极小范围内，装配完成后整体做动平衡校正，保证长期运行过程中不会出现明显振动，避免振动传递到箱体壁面产生低频共振噪音，影响终端用户的使用体验。风机的整体厚度控制在紧凑区间内，不会过多占用蒸发器仓的内部空间，给蒸发器翅片、化霜加热管、接水盘等其他部件留出足够的布置余量，在进行箱体结构设计时，只需要预留出对应直径的圆形安装位，以及引线侧的走线空间即可完成适配，不需要对原有箱体结构做大幅度修改。另外考虑到化霜阶段的凝水问题，风机的电机腔体采用倾斜式排水结构，进入电机周边的凝露水可以顺着腔体斜面自然排出，不会积存在电机内部造成电路短路，提升长期运行的可靠性。在气流组织设计上，风机的出风方向正对蒸发器翅片，吸入的空气经过翅片换热后，顺着风道输送到各个储物隔间，回风再通过仓室的回风口回到蒸发器侧形成完整循环，叶轮的转速匹配经过制冷系统匹配验证，在额定电压下运行时，风量值刚好满足对应容积箱体的冷量输送要求，不会因为风量过大导致食材表面风干，也不会因为风量过小导致冷量输送不足。

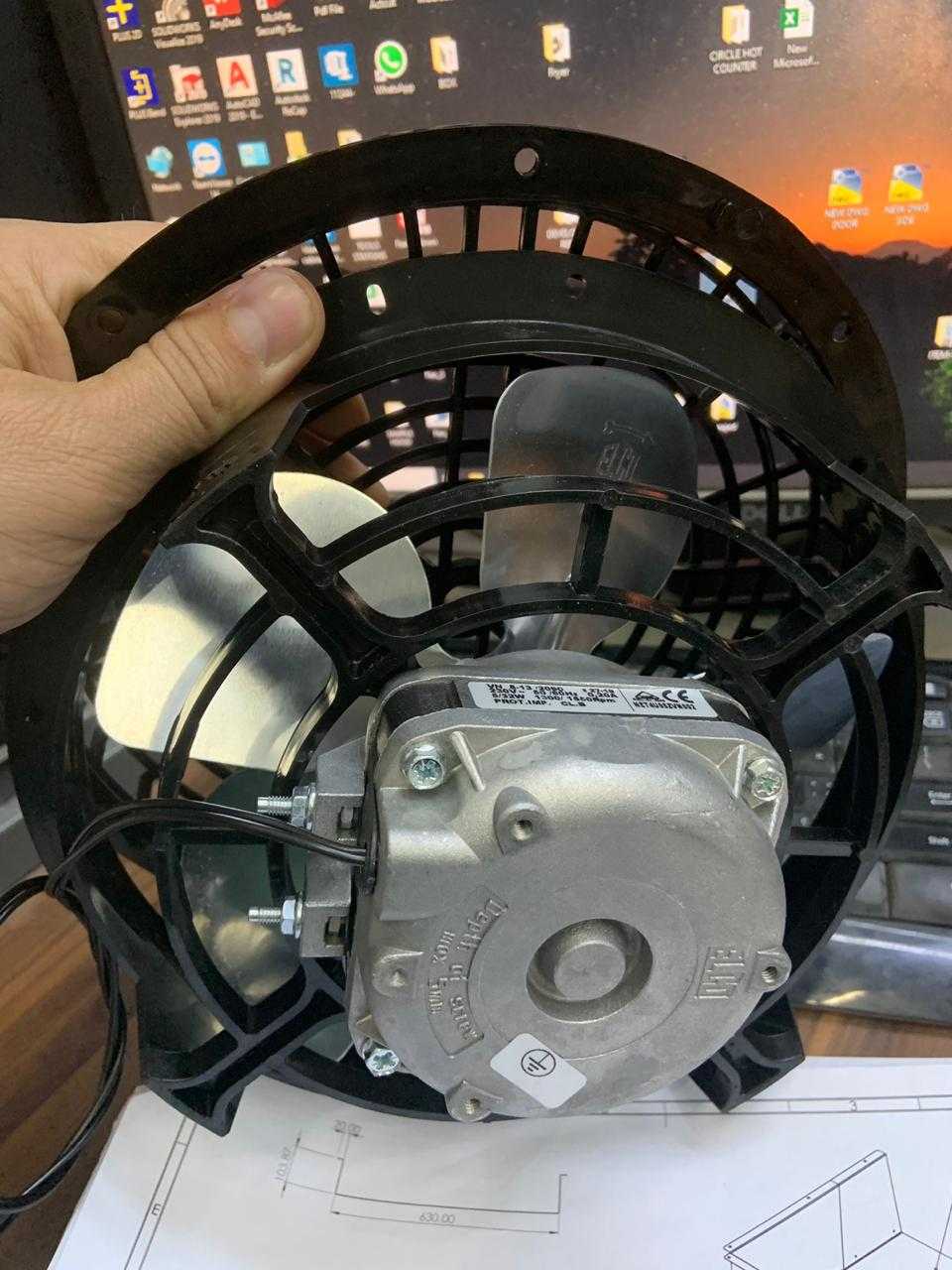

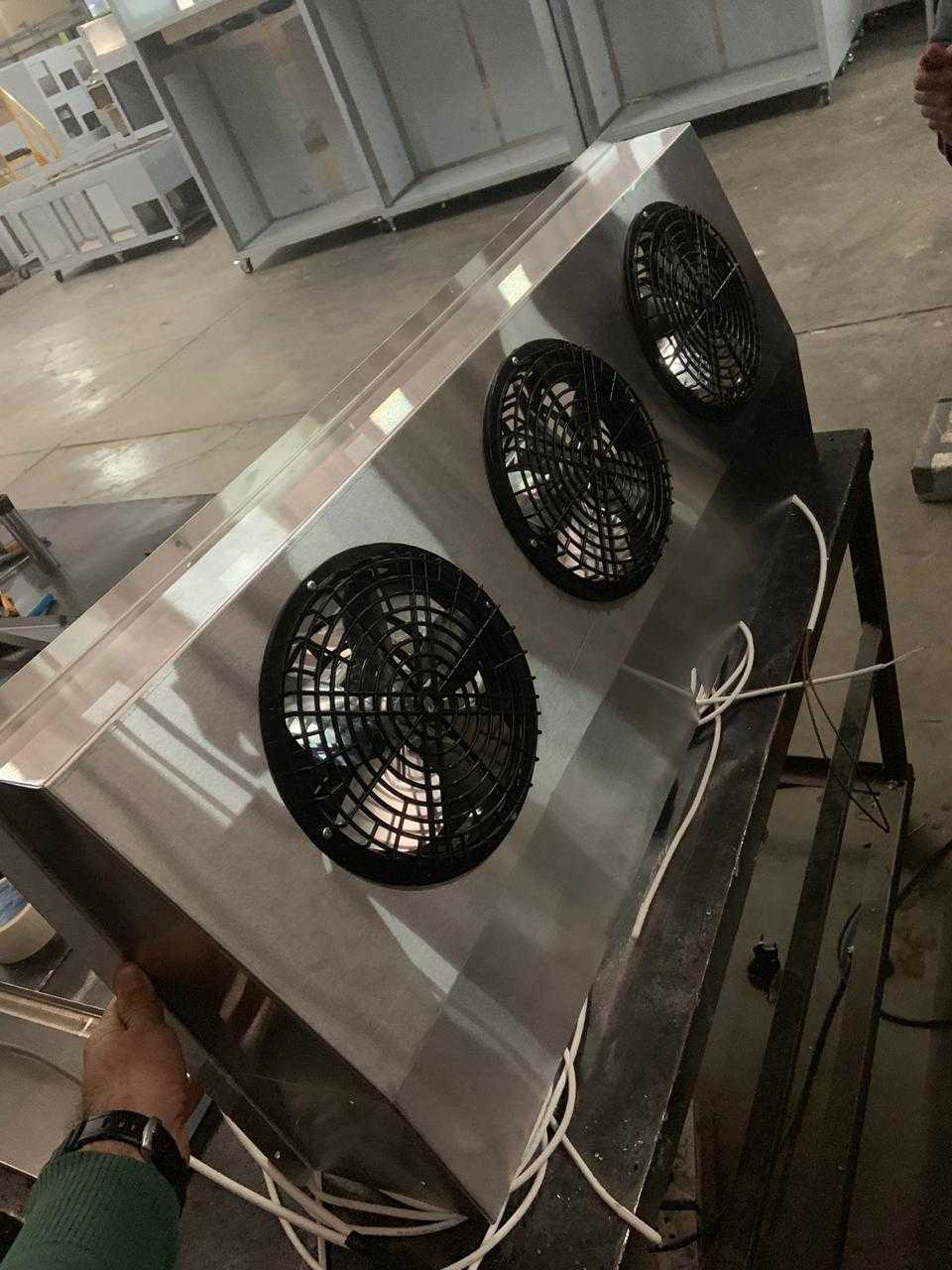

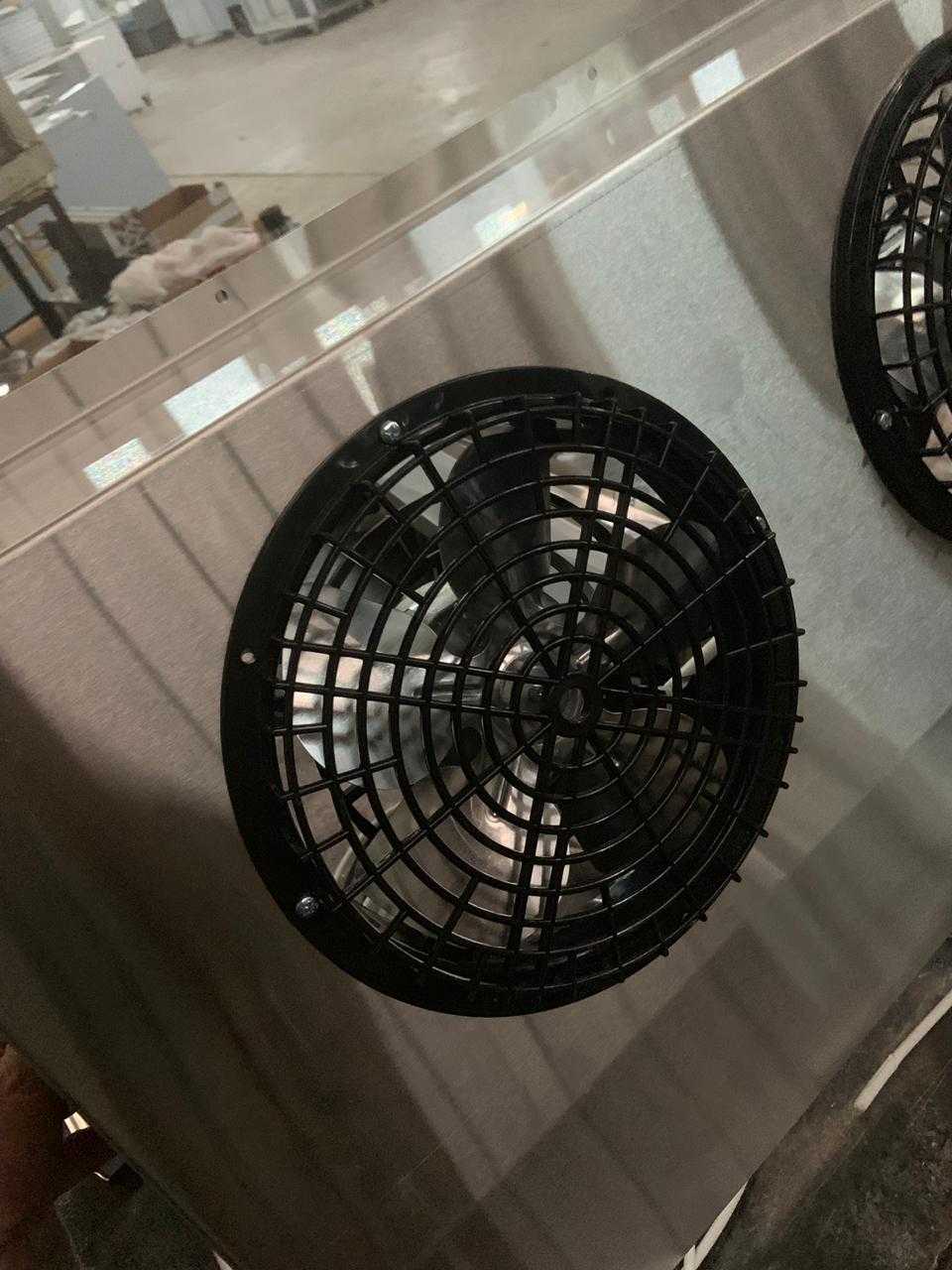

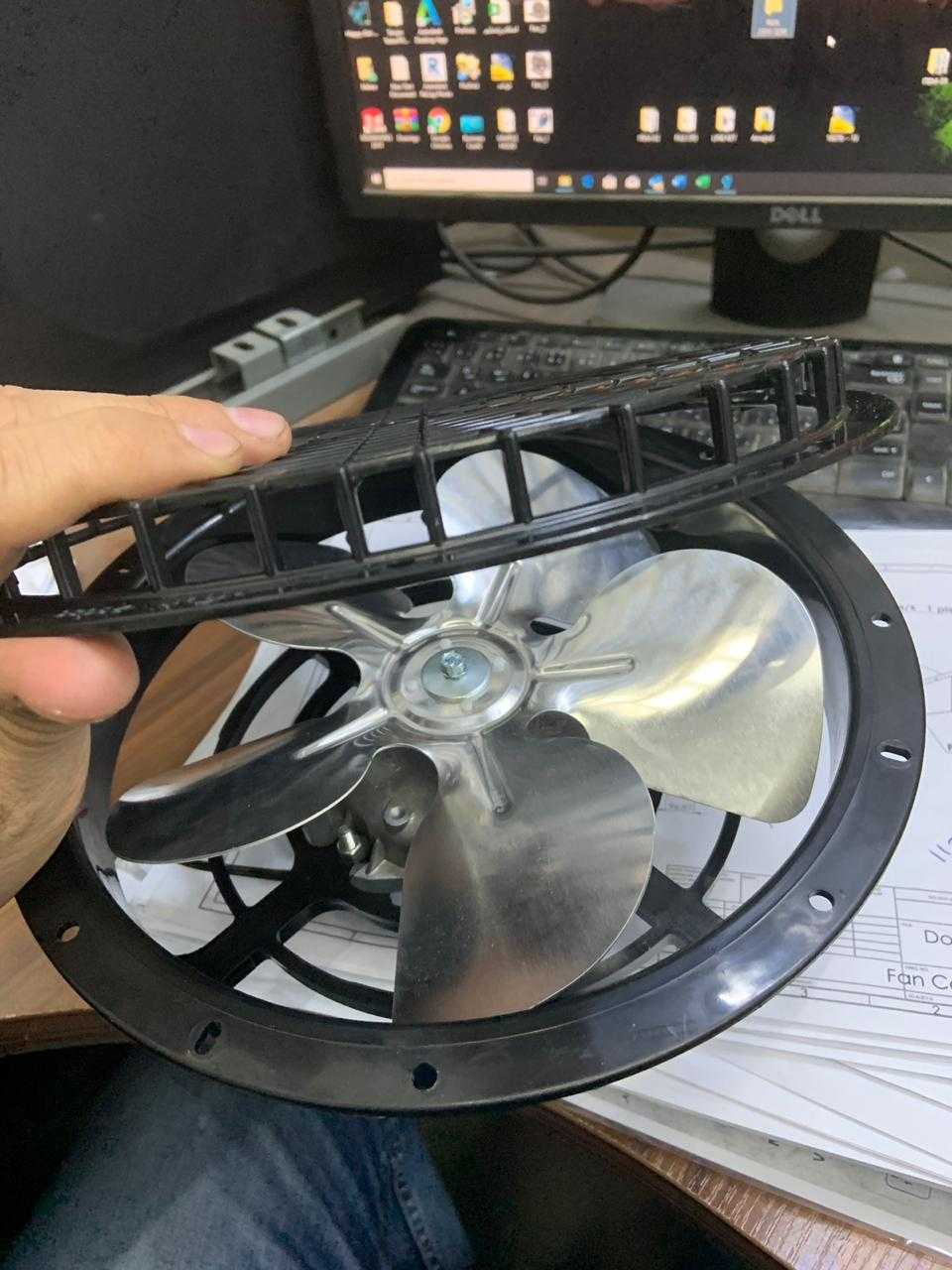

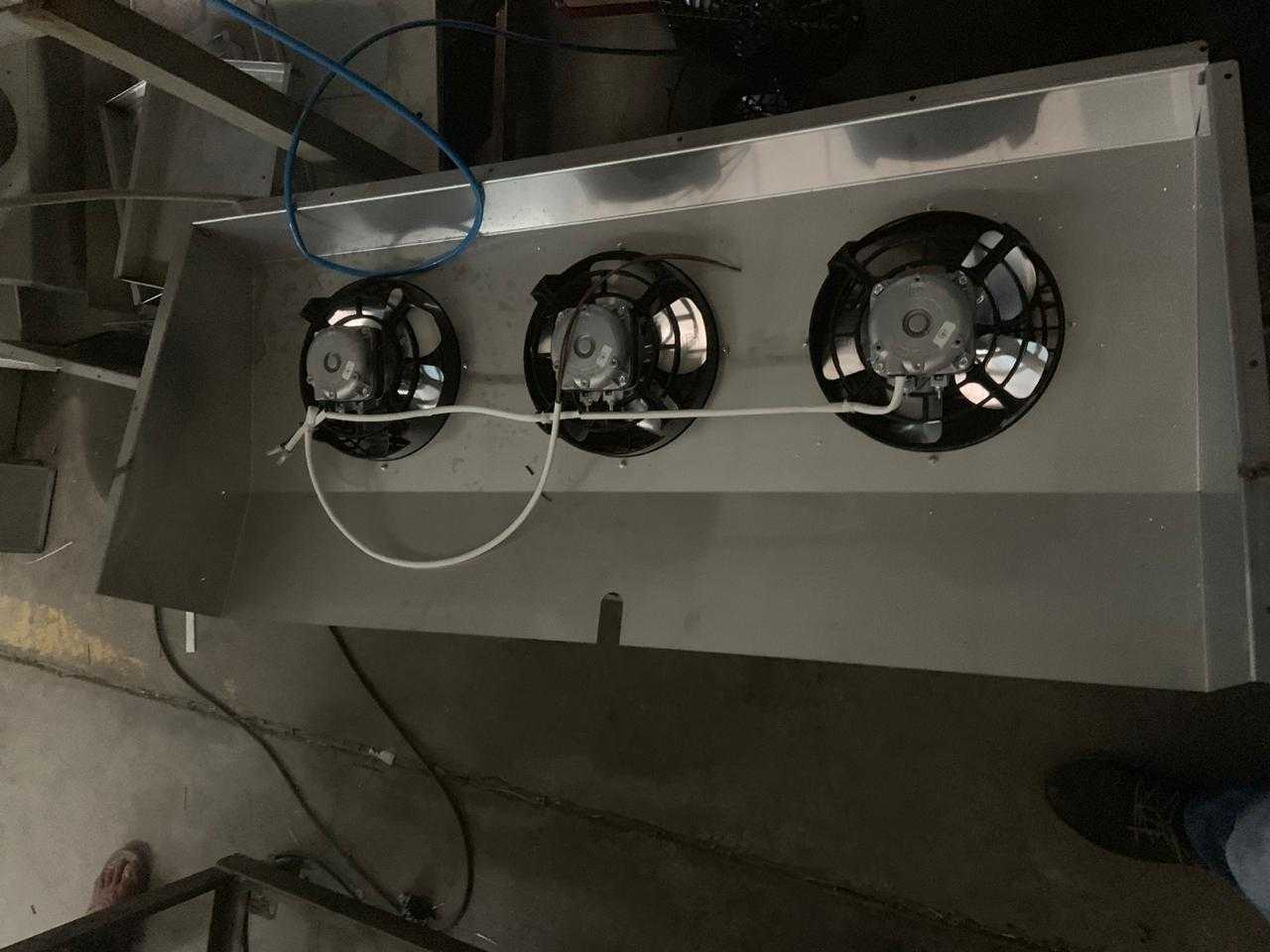

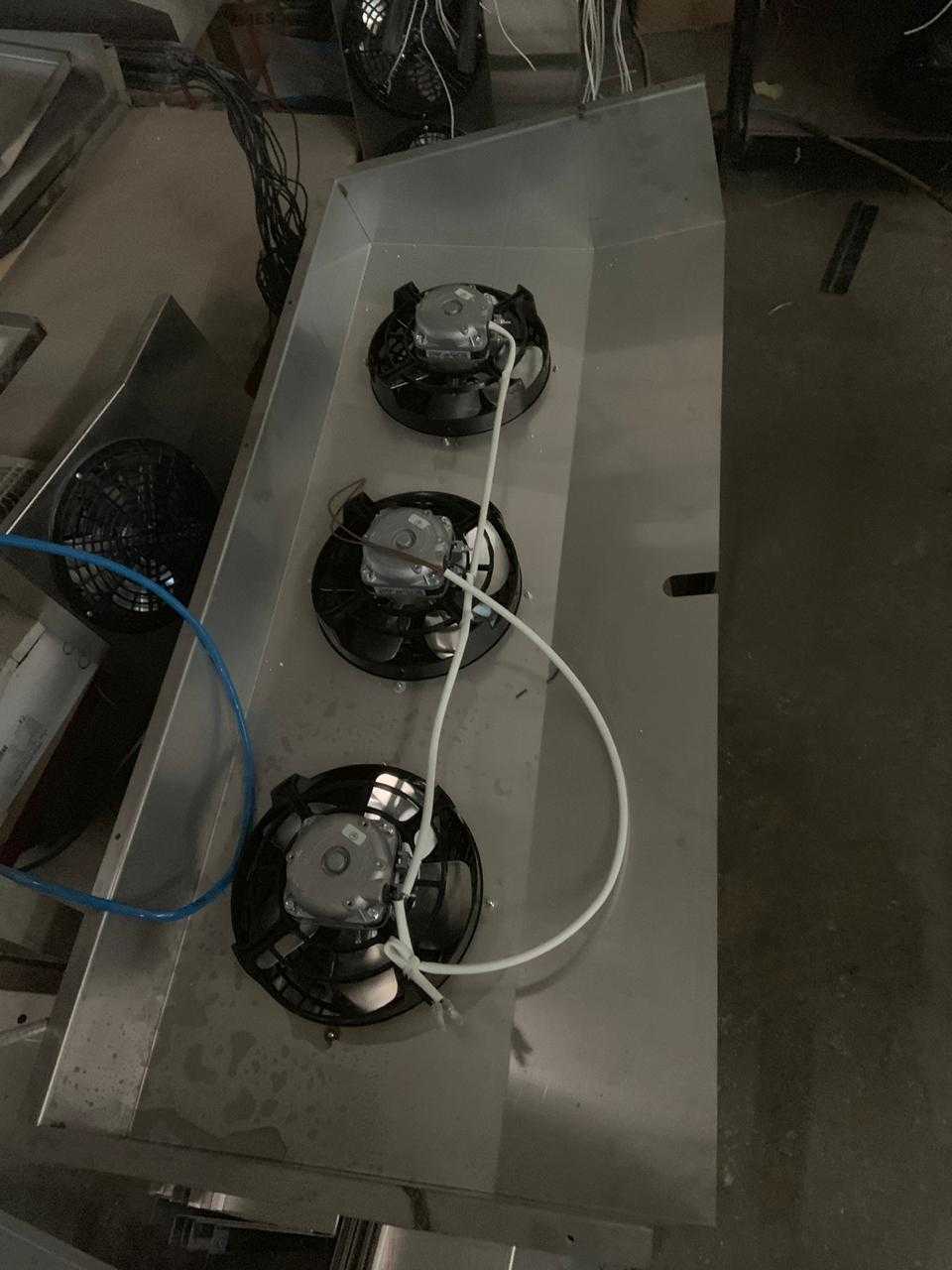

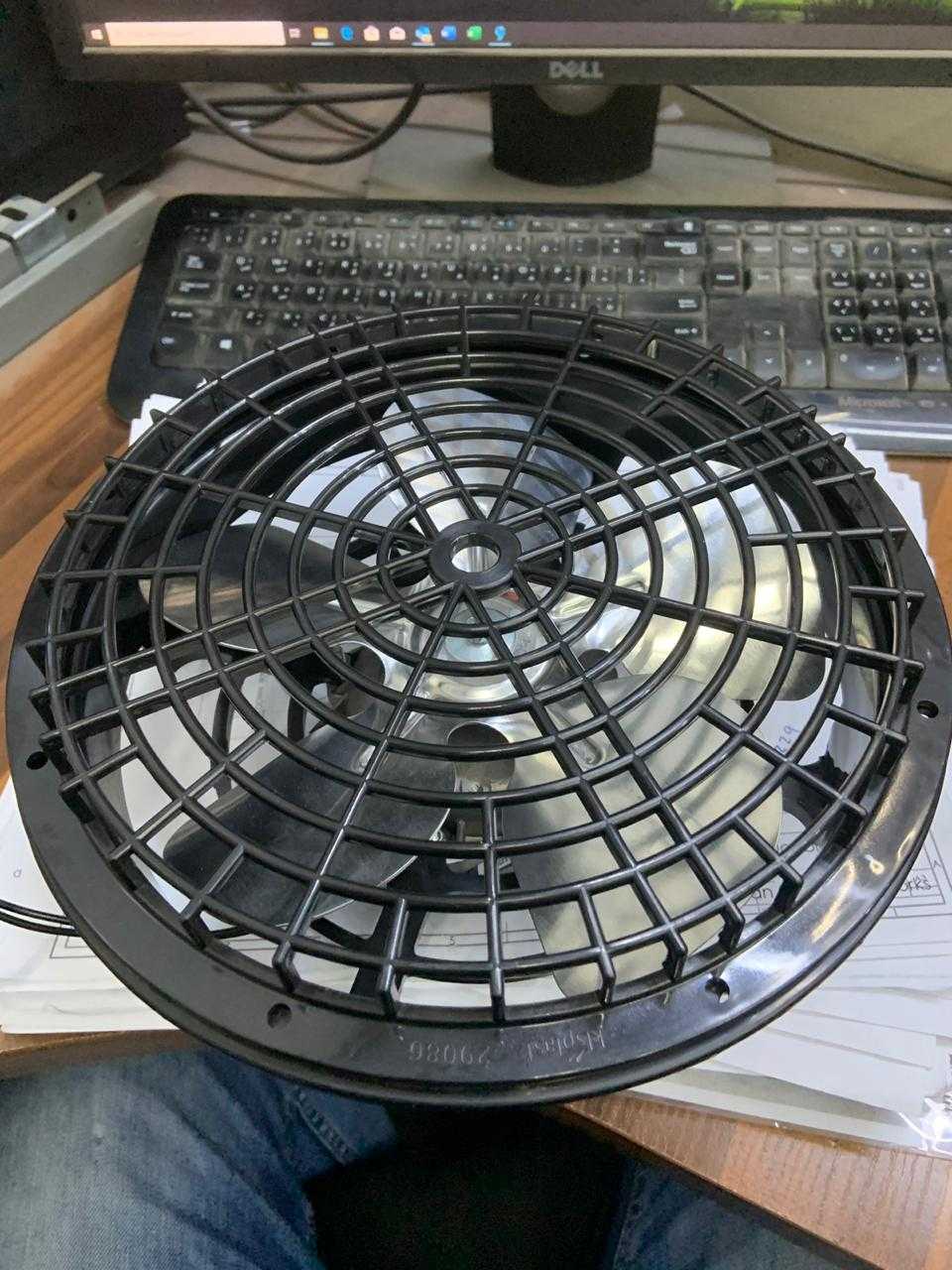

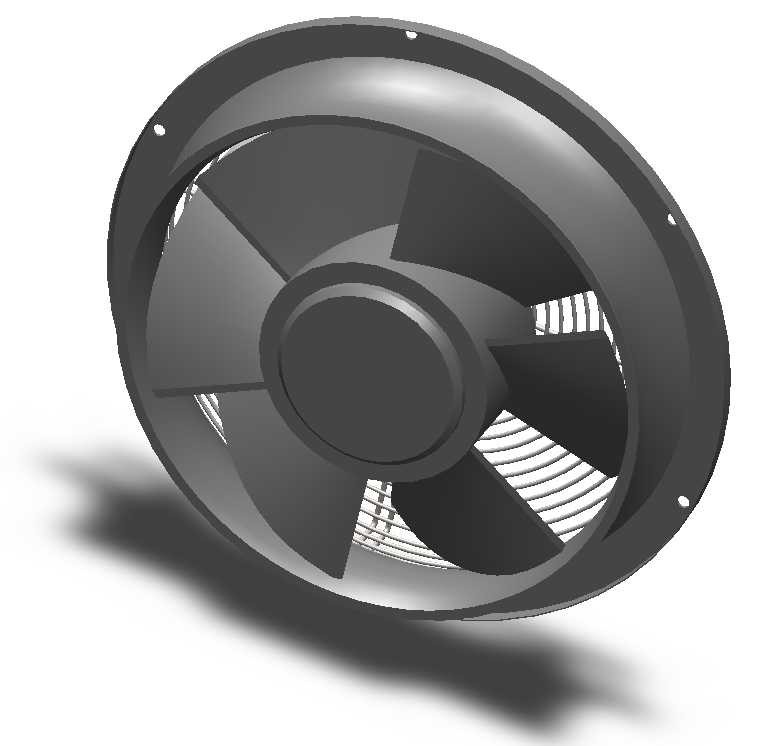

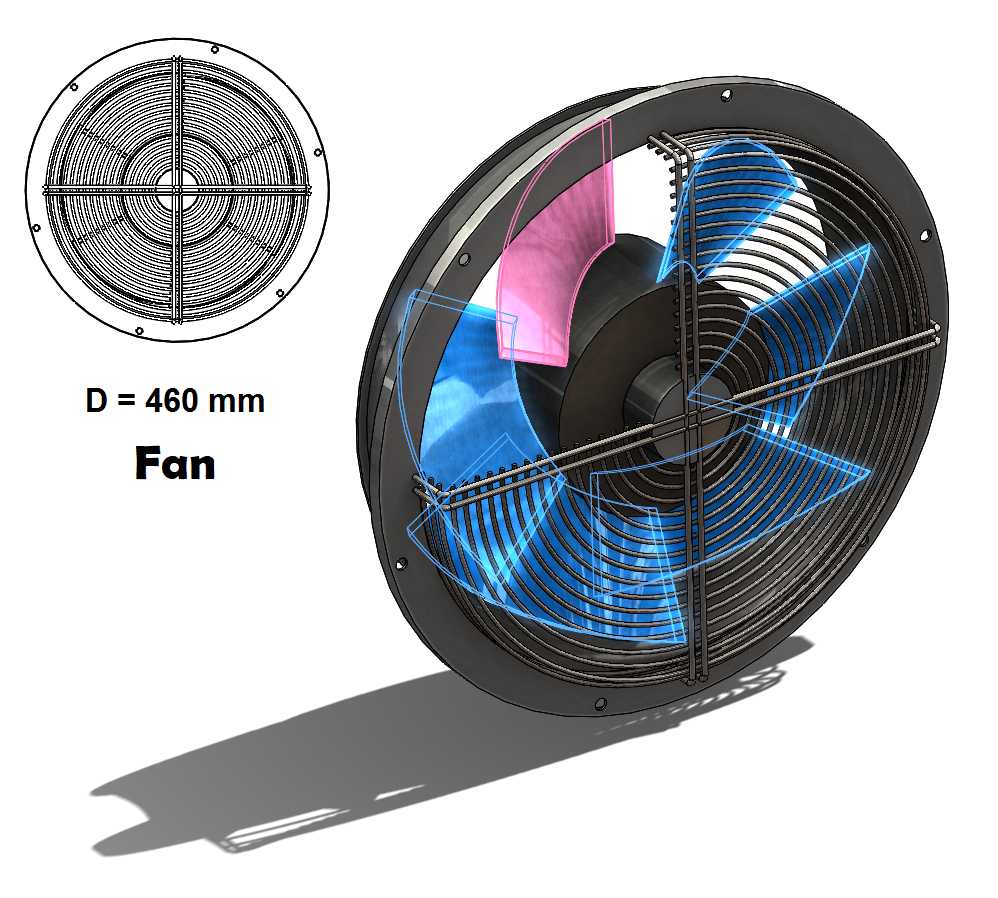

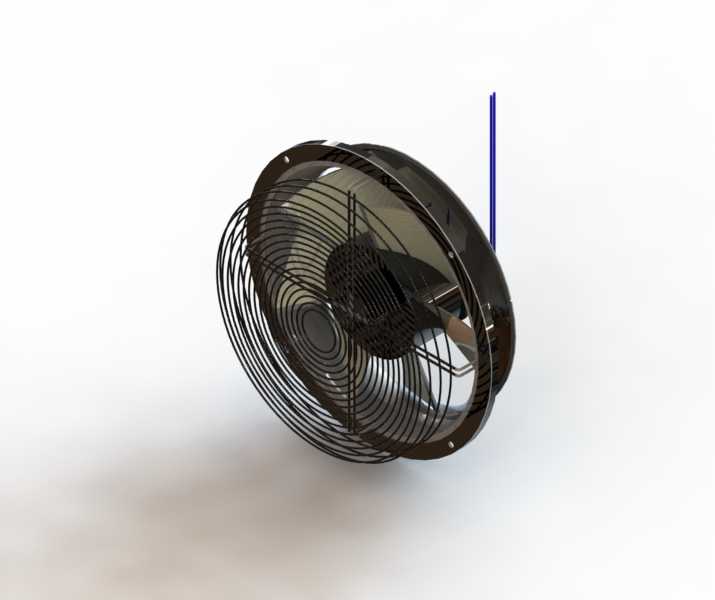

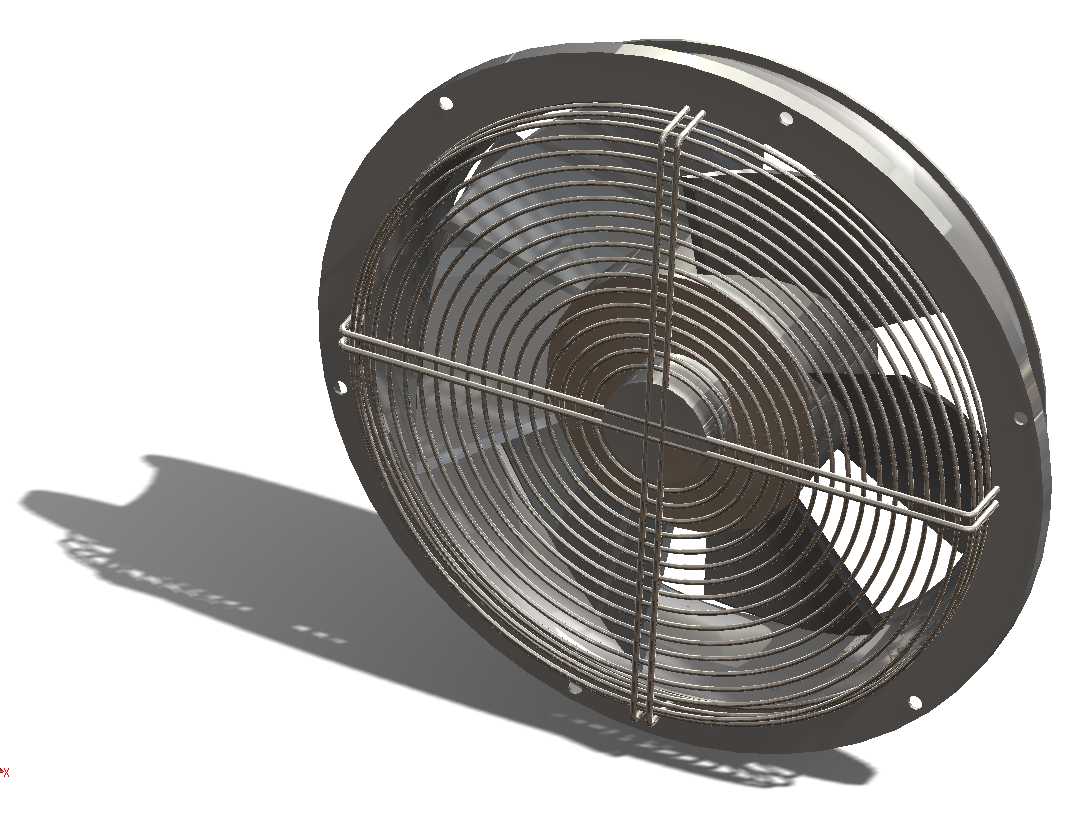

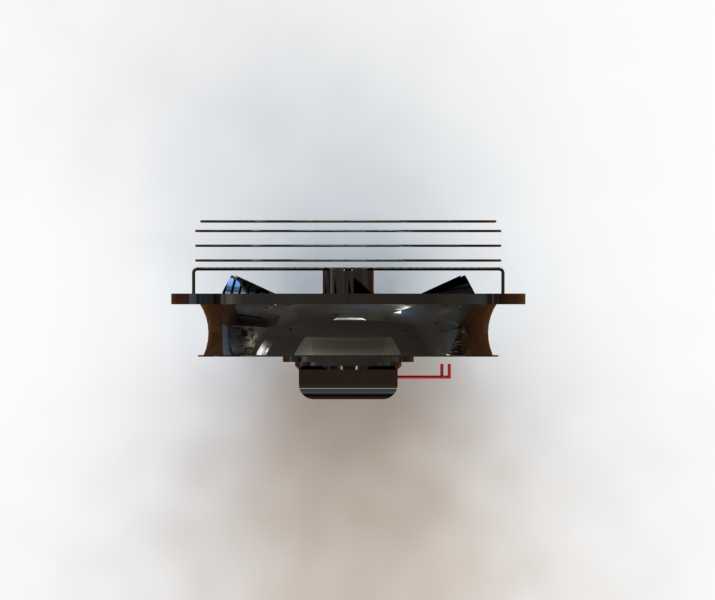

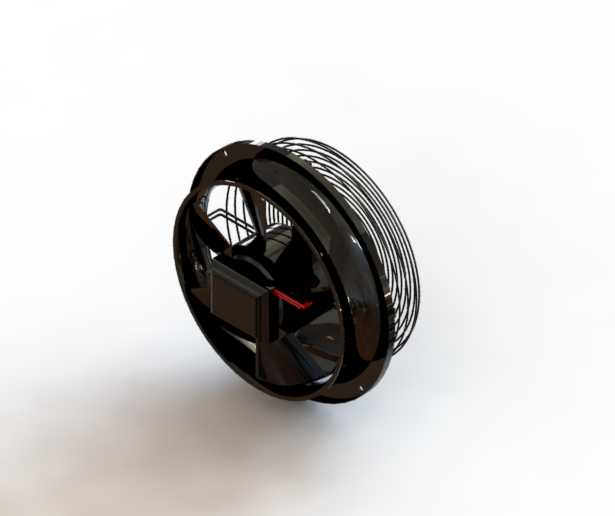

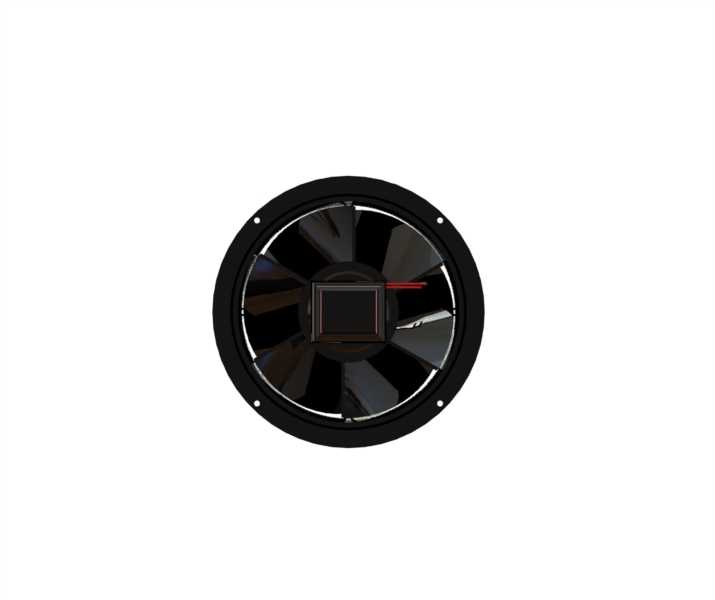

　　从结构建模的细节来看，这款模型完整还原了法兰安装孔的位置尺寸、网罩的钢丝直径与排布间距、叶轮的叶片曲面弧度、电机出线端的护套结构，在进行制冷设备整机结构设计时，可以直接将该模型导入装配环境，校验安装位的干涉情况，模拟风道的气流走向，提前发现结构布置上的问题，减少后续样机试制阶段的修改次数。安装时需要注意，风机的固定螺栓需要加装防松垫圈，避免长期运行振动导致螺栓松动，风机与安装面之间可以加装薄橡胶减震垫，进一步阻隔振动传递，降低运行噪音。
