多层折叠连杆式便携金属工具箱结构

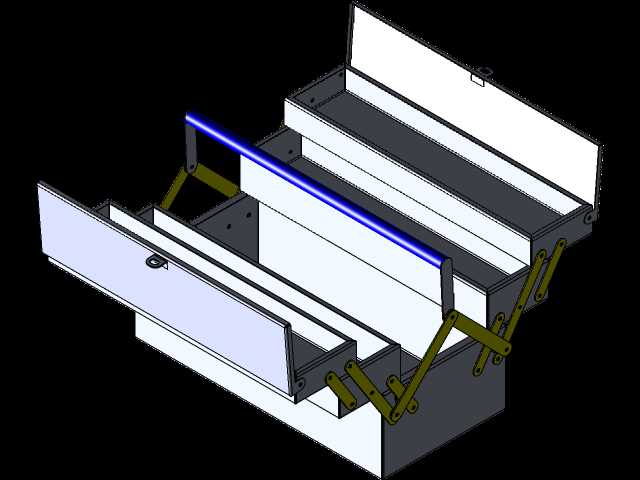

　　这款多层折叠连杆式便携金属工具箱，主要面向机加工现场维修、外出装配作业、家用五金收纳、车载应急工具存放等场景设计，解决传统单层工具箱收纳分区不足、取放底层工具需翻找上层物件的痛点。从结构设计逻辑来看，箱体采用双侧对称的多连杆铰接机构作为折叠展开的核心传动部件，连杆采用弯折成型的金属板材制作，各铰接点采用销轴连接，保证展开过程中各层托盘同步平稳抬升，不会出现卡滞、侧倾的问题，展开后三层储物空间完全暴露在操作者视野内，无需额外挪动上层托盘即可直接取放任意层的工具，闭合时各层托盘随连杆动作依次回落叠合，箱盖与箱体通过侧边锁扣锁紧，闭合后整体为规整的长方体结构，便于搬运与堆叠存放。

　　从功能特性上看，最上层托盘深度最浅，适合放置螺丝刀、扳手、内六角等常用细长型工具，中间层托盘深度适中，可放置卷尺、美工刀、测电笔等中等尺寸工具，底层箱体深度最大，可容纳电钻、锤子、大力钳等较大型的五金工具，各层托盘边缘均做了翻边加强处理，既提升了托盘的结构刚度，避免盛放较重工具时出现托盘变形，也能防止工具从托盘侧边滑落。箱体的提手安装在箱盖顶部居中位置，采用圆钢弯折外包防滑塑胶的结构，握持时受力均匀，满载状态下提手不会出现硌手的问题，提手与箱盖的连接点做了加强筋补强，避免长期承重出现连接部位开裂。

　　在安装边界与外形尺寸的设计考量上，闭合状态下箱体的长宽高比例控制在3:2:1左右，既保证内部储物空间的利用率，也避免箱体过宽导致搬运时重心偏移，箱体的所有铰接部位均预留了0.2-0.3mm的装配间隙，保证连杆转动灵活，同时不会出现过大的旷量，各层托盘叠合后相邻层之间预留1mm的间隙，避免漆面长期摩擦脱落，箱体的边角位置做了小圆弧过渡处理，既避免尖锐边角划伤操作者，也能提升箱体的抗磕碰能力，跌落时圆弧边角可分散冲击力，降低箱体变形的概率。

　　从实际使用的适配性来看，这款工具箱的结构设计充分考虑了户外作业的复杂工况，金属板材的壁厚选择兼顾了结构强度与整体重量，空载重量控制在单人可轻松单手提携的范围内，满载时整体重量不超过成年男性单手搬运的舒适承重阈值，双侧连杆的受力经过校核，单侧连杆即可承担半载状态下的托盘重量，双侧对称布置的结构冗余度足够，即使单侧连杆出现销轴磨损的情况，另一侧也能临时支撑托盘不会突然坠落。箱盖内侧预留了平整的安装面，可根据使用需求粘贴工具卡槽，放置小型批头、钻头等易丢失的小零件，箱体闭合后锁扣的扣合行程经过优化，扣合后箱盖与箱体之间的密封缝隙均匀，可阻挡日常灰尘进入箱内，避免工具长期存放出现锈蚀。

　　在结构建模的过程中，各连杆的铰接点运动轨迹经过反复模拟验证，保证展开到最大角度时各层托盘不会出现相互干涉，同时连杆不会超出箱体的侧边轮廓，闭合状态下所有连杆均收纳在箱体侧边的预留空腔内，不会突出箱体表面影响堆叠放置。托盘的底部设计有凸起的加强筋，沿托盘长度方向布置，提升托盘的抗弯能力，盛放较重工具时托盘中部不会出现下凹变形，箱体的底部设计有四个凸起的垫脚，放置在地面时箱体底部不会直接接触地面，避免地面的水渍、油污污染箱体，同时垫脚的高度预留了手指伸入的空间，搬运时可从底部托举箱体，降低提手的承重压力。
