车门用分体式磁性吸合锁扣结构

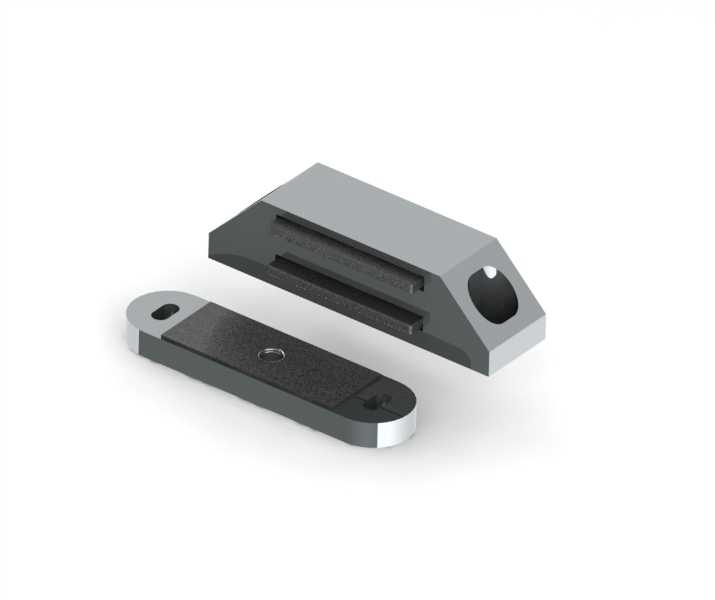

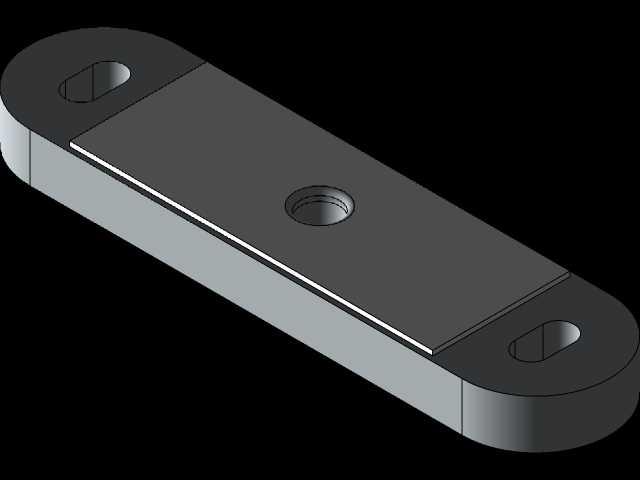

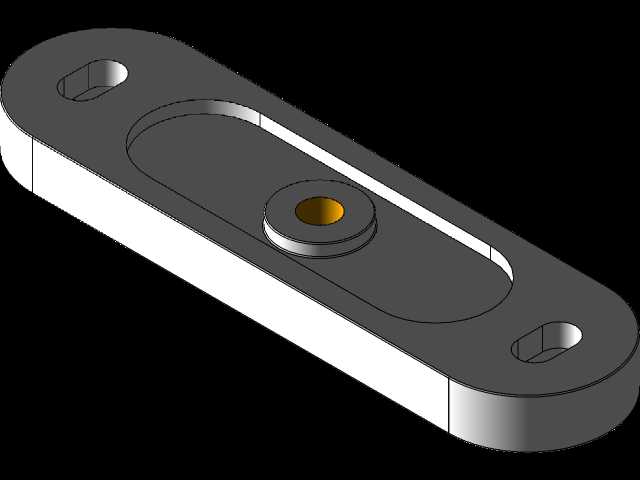

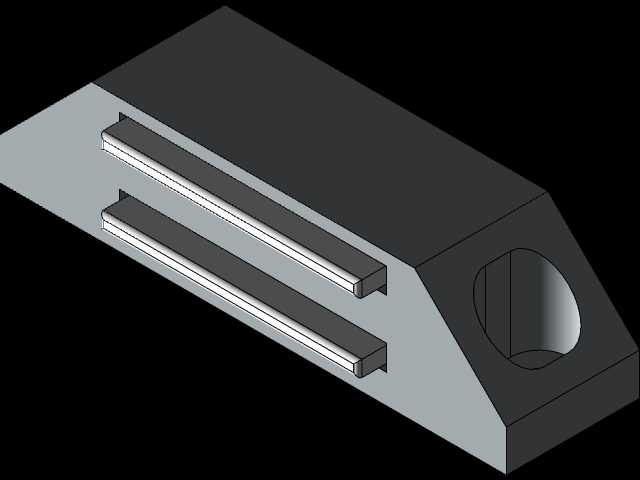

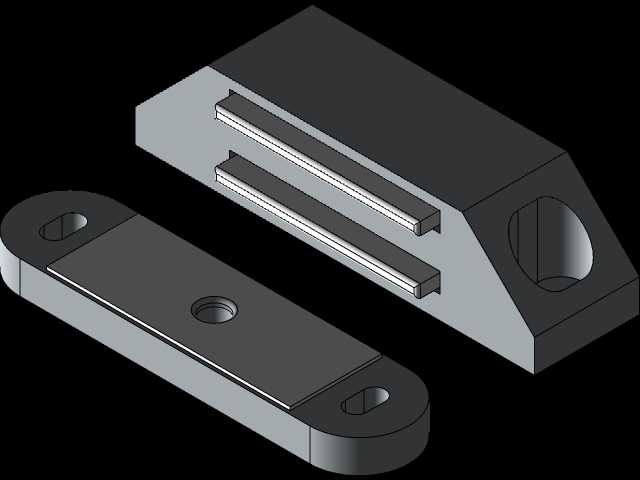

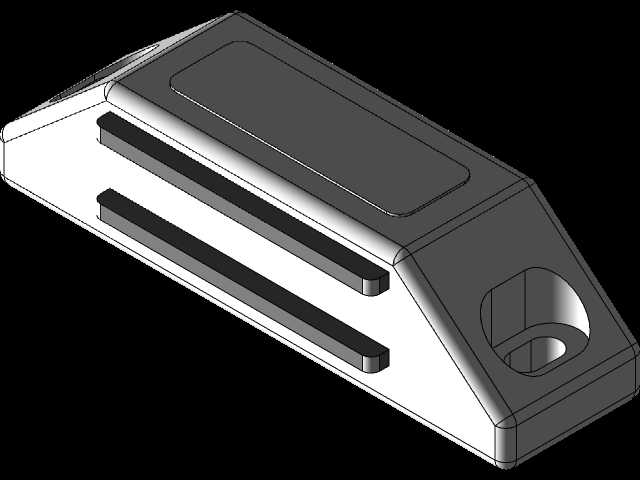

　　这款磁性锁扣主要面向小型舱门、设备检修门、乘用车内饰侧门等需要频繁开合、对锁止噪音有控制要求的场景设计，区别于传统机械卡扣的刚性碰撞锁止，依靠内置磁体的吸合力实现闭合定位，开合过程无金属撞击异响，适合对静音性有要求的舱室使用场景。从结构拆分来看，整套锁扣分为两个独立组件，分别对应安装在活动门体与固定门框上，其中带磁吸腔体的组件为固定端，内嵌永磁体提供吸合锁止力，端部的半球形凹槽为对位导向结构，活动端的金属吸附片在门体闭合过程中，可借助斜面导向自动滑入吸合位，允许门体安装存在±1.5mm的对位偏差，降低现场安装的对位精度要求。设计阶段优先考虑了安装兼容性，两个组件均预留了沉头安装孔位，可直接采用M3规格的沉头螺丝完成固定，

　　安装面为全平面结构，无需在安装基材上加工避让沉台，仅需保证安装面平面度公差在0.2mm以内即可保证吸合面完全贴合，避免因缝隙过大导致吸合力衰减。固定端组件的主体采用工程塑料包覆磁体的结构，外壳壁厚均匀控制在1.8mm，既可以对内置磁体形成防护，避免磁体碎裂、氧化失磁，也能减少金属部件直接外露带来的锈蚀风险，活动端的吸附片采用镀锌钢板冲压成型，表面做哑光喷塑处理，与固定端的塑料外壳接触时不会产生摩擦异响，长期开合磨损后也不会出现锈迹污染安装面的问题。从实际使用的受力角度出发，锁扣的吸合力设计为15N，既可以保证门体在常规振动工况下不会意外脱开，也能保证成年人单手即可顺利开启门体，不会出现开启阻力过大的问题；磁体采用径向充磁设计，

　　吸合面的磁场分布均匀，不会出现局部吸力过大、开启瞬间卡顿的问题。在安装边界上，固定端组件的总长度为42mm，宽度12mm，厚度8mm，活动端组件总长度38mm，宽度10mm，厚度3mm，两个组件安装时的中心对位偏差允许范围为横向±2mm、纵向±1.5mm，安装完成后门体闭合状态下，两个组件的贴合面间隙需控制在0.5mm以内，若间隙超过1mm，吸合力会衰减至额定值的40%以下，无法满足锁止要求。结构设计上特意规避了传统磁吸锁容易积灰的问题，吸合面采用平滑过渡设计，无凹陷死角，日常清洁时仅需擦拭表面即可去除浮尘，不会出现灰尘堆积在缝隙中导致吸合失效的问题；同时两个组件的边缘均做了R0.5mm的圆角处理，

　　安装后不会出现锐边划伤操作人员的风险，符合设备安全设计的相关要求。针对不同的使用场景，该锁扣也可适配非金属门体的安装，若门体为木质、亚克力等非导磁材料，仅需将活动端的吸附片通过预装螺丝固定在门体对应位置即可，无需额外加工复杂的安装槽位，整体安装流程可控制在2分钟以内，大幅降低现场装配的工时成本。在长期可靠性验证维度，该结构经过10000次开合循环测试后，磁体吸力衰减率低于5%，塑料外壳无开裂、磨损过量的问题，活动端的吸附片无明显变形，可满足常规工业设备、民用设施舱门的全生命周期使用需求，无需中途更换锁扣部件。
