钢制双层移动工具推车结构设计

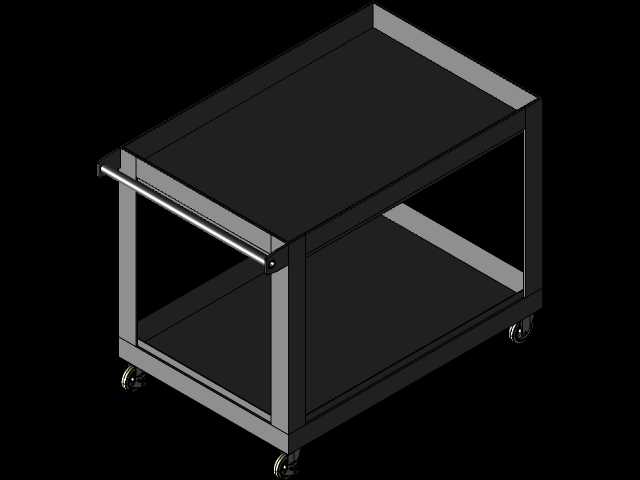

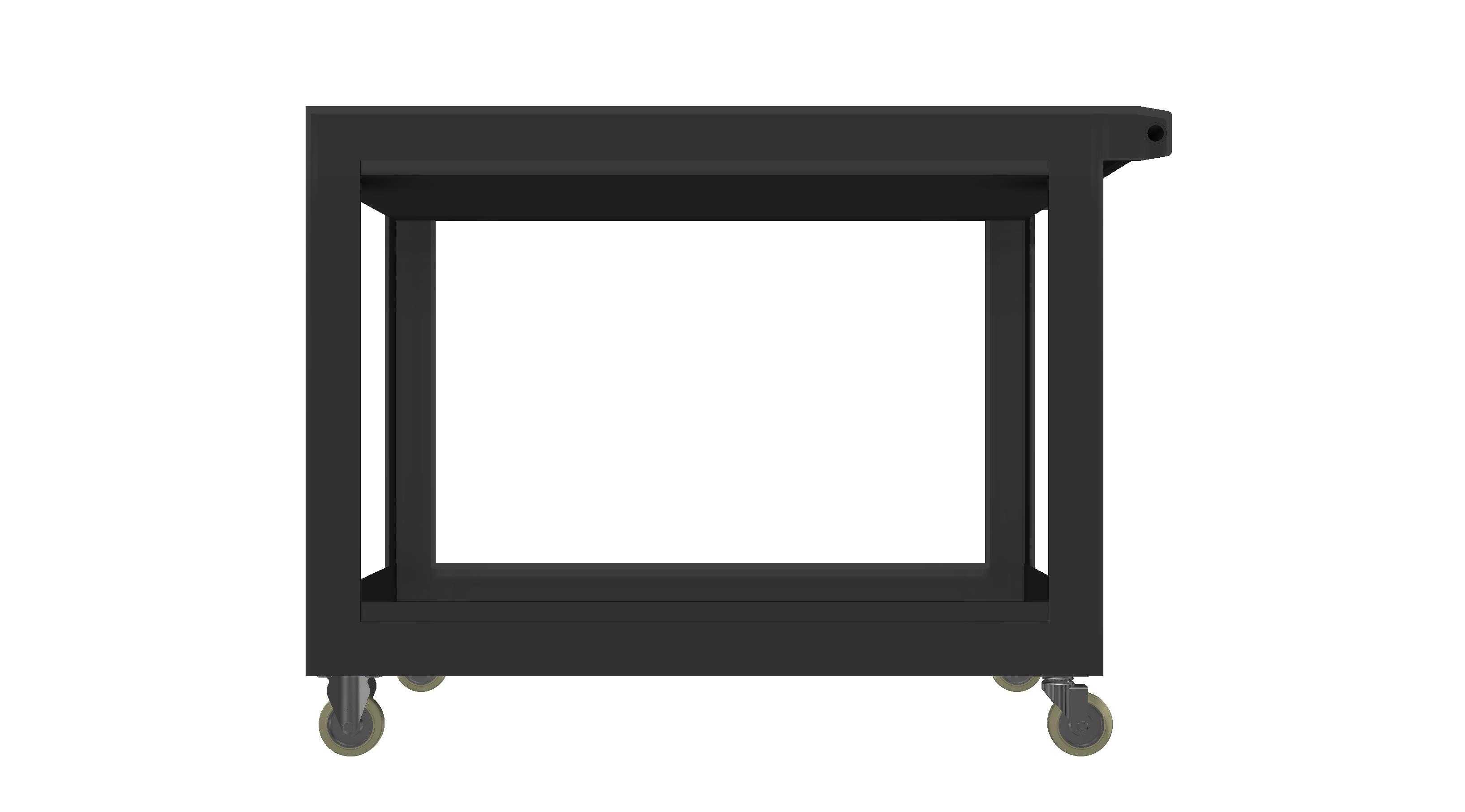

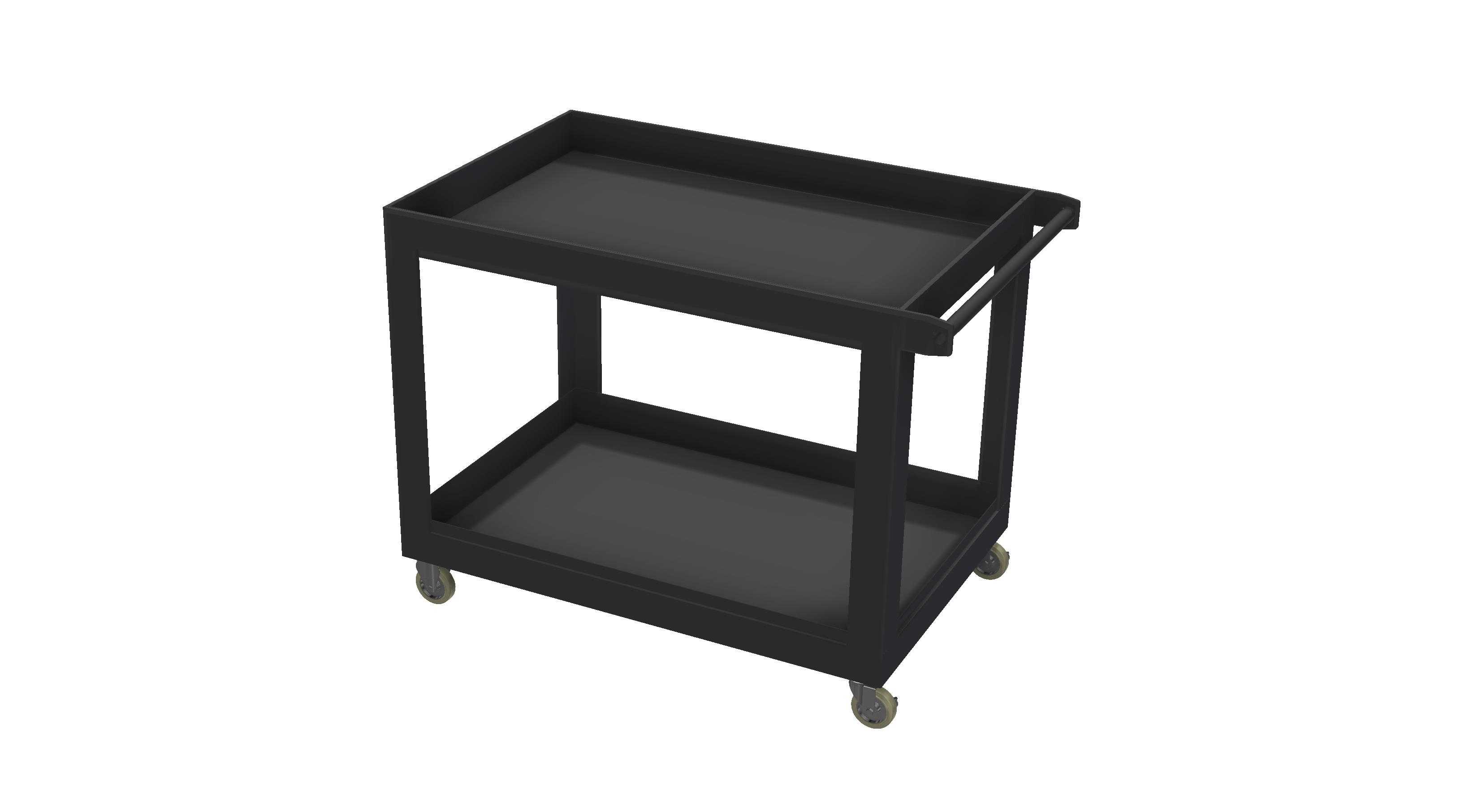

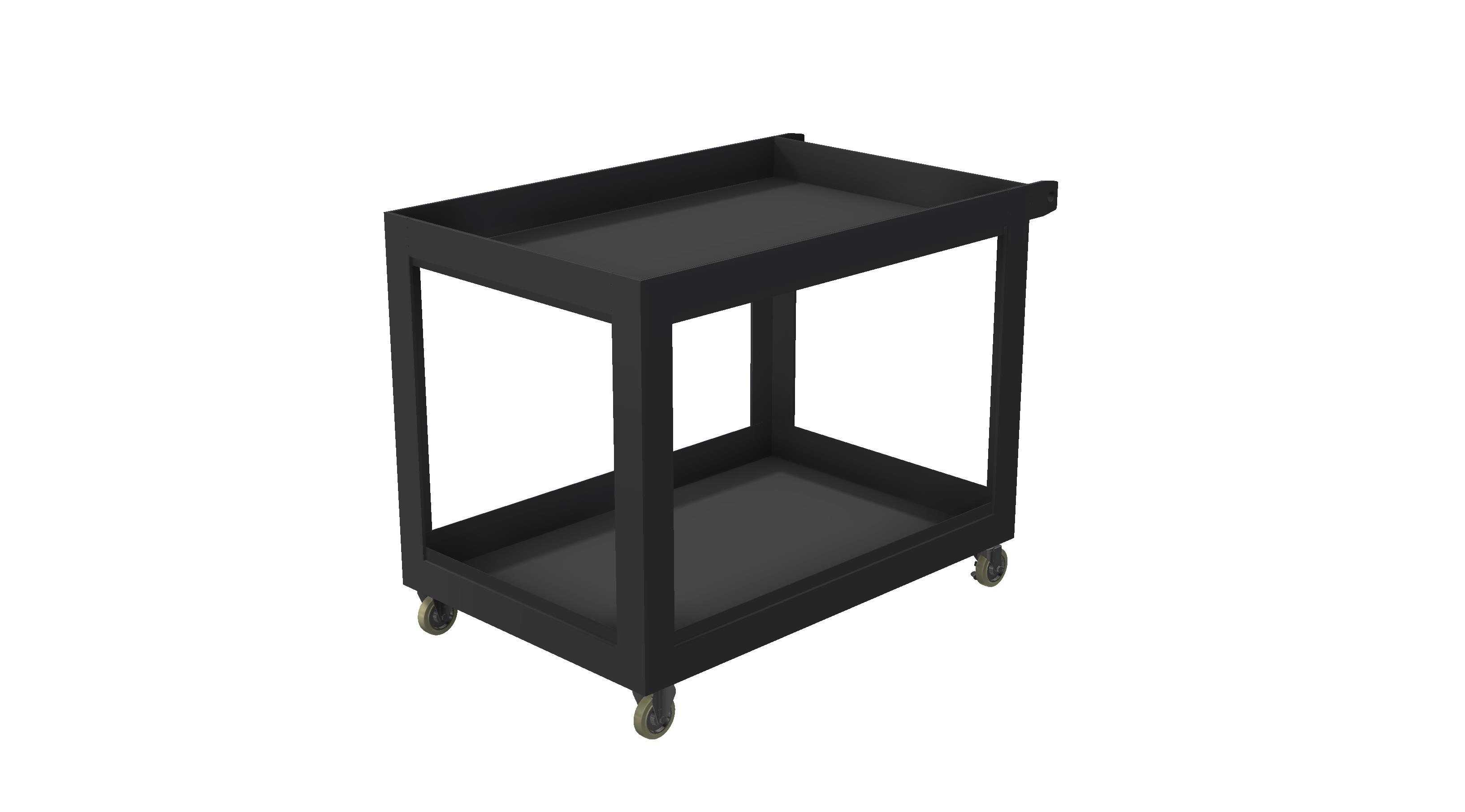

　　这款钢制双层移动工具推车，是面向机加工车间、设备维修班组、装配工位场景开发的工位辅助载具，核心解决作业过程中工具、量具、待装配件、加工辅料的就近存放与跨工位转运需求，避免作业人员反复往返工具柜取放物件，压缩无效走动时长，提升单工位作业连贯性。从结构设计逻辑来看，整车采用框架式焊接结构，主体承载框架选用矩形钢管拼焊成型，上下两层置物盘采用钢板折弯后与框架满焊连接，置物盘边缘设置向上翻起的挡边，可防止放置的扳手、螺丝刀、游标卡尺、小型待加工零件等物件在推车移动过程中滑落，尤其是在跨越车间地面接缝、轻微坡度路段时，挡边的限位作用可有效避免物件掉落磕碰。上层置物盘的一侧额外设置了外凸的推把结构，

　　推把高度适配成年作业人员站立时的手部自然握持高度，推行时无需过度弯腰，转向施力更顺手，长时间跨区域转运工具也不会产生明显的肢体疲劳。底部承载支脚位置安装了四个万向脚轮，其中两个脚轮带刹车锁定结构，在固定工位停靠使用时，踩下刹车即可锁定轮体，避免推车受外力碰撞发生滑移，保障取放物件时的稳定性；脚轮的轮体采用耐磨聚氨酯材质，既可以在环氧地坪、水泥地面上顺畅滚动，也不会对车间环氧地坪造成压痕或刮损，适配多数生产车间的地面工况。从尺寸边界来看，整车宽度控制在600mm以内，长度控制在900mm左右，整体高度不超过850mm，这个尺寸区间既可以保证两层置物盘有足够的置物面积，满足单班组常规作业工具的摆放需求，

　　也可以顺利通过车间多数设备之间的通行通道，不会因为尺寸过宽卡在设备间隙中，同时也能适配多数标准电梯的轿厢尺寸，方便跨楼层转运工具。上下两层置物盘的垂直间距经过反复校核，既可以放置螺丝刀、内六角扳手这类小型工具，也可以容纳高度在300mm以内的电动工具、润滑油壶、小型零件盒等物件，空间利用率较高。框架焊接完成后整体做喷塑处理，表面涂层均匀耐磨，可抵御车间内常见的切削液、机油飞溅腐蚀，日常清理时只需用抹布擦拭即可去除表面油污，维护成本极低。在实际使用场景中，这类工具推车既可以作为机加工工位的临时工具存放台，将当班需要用到的量具、刀具、夹具统一放置在推车上，随作业人员在相邻几台机床之间移动；也可以作为设备维修班组的移动维修站，

　　将维修所需的拆装工具、替换密封件、紧固件等提前摆放在推车上，推到故障设备旁即可开展维修作业，无需多次往返工具室取物；在装配线工位，还可以用来临时存放待装配的小型零部件、装配工具，随装配进度沿装配线移动，替代固定工位的置物台，适配柔性装配线的工位调整需求。设计过程中重点校核了框架的承载能力，每层置物盘的额定承载不低于50kg，整车额定承载可达100kg，完全满足常规作业场景下的工具、零件承载需求，框架焊接位置做了应力释放处理，避免长期承重后出现焊接处开裂、框架变形的问题；脚轮与框架支脚的连接位置采用加厚安装板焊接固定，螺栓连接点加设防松垫片，长期推行震动下也不会出现脚轮松动脱落的问题。置物盘的折弯圆角做了钝化处理，没有尖锐的棱角，避免作业人员取放物件时被划伤，推把位置也做了圆滑过渡处理，握持时不会硌手。
