双吸口离心式工业集尘除尘装置

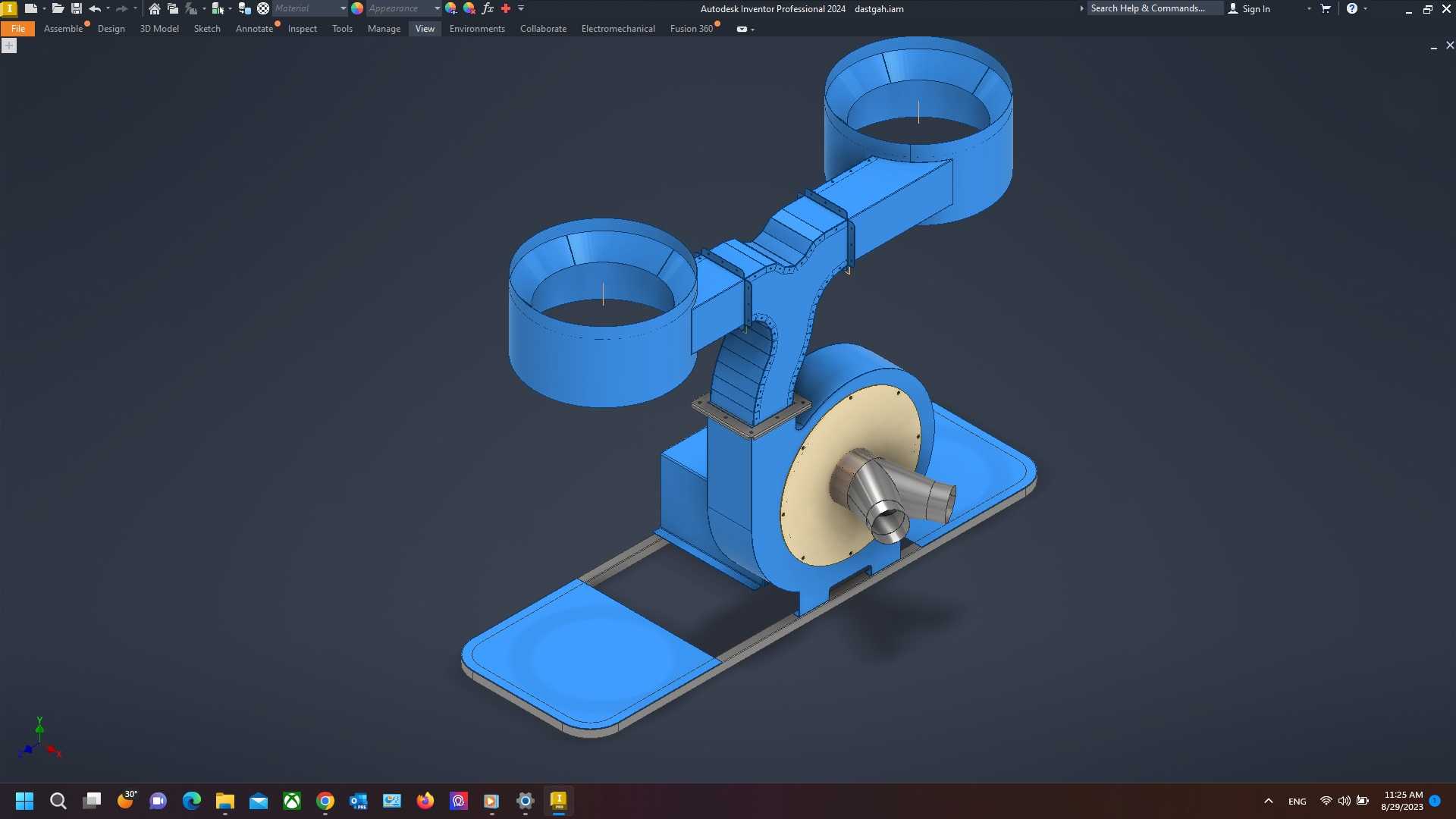

　　这款除尘装置的设计原点，来自小型机加工工位的实际粉尘与切屑收集痛点——常规单吸口除尘设备覆盖范围有限，面对机床加工时两个不同方位产生的金属碎屑、打磨粉尘往往顾此失彼，因此在结构布局上采用了双高位吸口的设计，两个圆形吸口通过弯折风道汇入下部的离心风机腔体，可同时覆盖两个产尘点位，无需额外加装分支管道就能适配双工位或者单工位双产尘点的作业场景，比如普通车床的刀架切削区域与尾座打磨区域，或是小型打磨台的两个操作位，都能通过这一布局实现无死角的气流捕集。

　　从功能实现逻辑来看，装置核心采用后向式离心叶轮结构，动力腔体侧面设置的金属出风口可外接排风管道，将过滤后的气流排出车间，或是接入集中除尘系统；下部的平板式底座一方面承担整机承重，将风机、风道的重量均匀传递到安装地面，另一方面预留了滤尘袋或是集尘抽屉的安装空间，吸入的含尘气流经过叶轮离心作用后，大颗粒金属屑、粉尘会在重力作用下落入下部集尘区域，避免叶轮直接被硬质切屑打坏，同时减少后续过滤单元的负载。

　　设计过程中所有结构尺寸均参考实际在用的小型工业除尘设备实测数据调整，风道的弯折处采用圆弧过渡而非直角拼接，能有效降低风阻，减少气流在风道内的紊流损耗，保证两个吸口的负压值均衡，不会出现单侧吸风无力的情况；吸口的直径尺寸匹配常规工业吸尘软管的通用规格，可直接对接市面上常见的柔性吸尘臂，无需额外制作转接头，方便现场根据实际作业位置调整吸口朝向与高度。

　　安装边界方面，整机采用一体式底座布局，底部的安装平板预留了地脚螺栓固定孔，可直接固定在水泥地面或是设备平台上，不需要额外搭建支撑架；两个高位吸口的中心距经过反复校核，既保证足够的覆盖范围，又不会因为风道过长导致负压损失过大，整机的重心落在底座中心区域，即使满负荷运行时的风机振动也不会导致整机晃动，运行稳定性更强。

　　不同于大型集中除尘系统需要铺设复杂管道，这款装置属于工位级独立除尘设备，可直接放置在机床侧旁，接通电源即可投入使用，适合小型加工车间、维修工位、实训教学场地这类无法铺设集中除尘管网的场景，针对金属加工产生的铁屑、打磨粉尘、木工碎屑都有不错的收集效果；风道与风机外壳采用薄钢板折弯焊接结构，兼顾结构强度与轻量化要求，日常维护时只需打开下部集尘腔的快拆盖板即可清理积尘，不需要拆解上部风道结构，维护操作简便。

　　在气流组织设计上，双吸口的风道汇入角度经过优化，避免两股气流在汇入段发生对冲，减少风噪与动压损失，叶轮与电机的连接部位设置了密封结构，防止含尘气流从连接缝隙泄漏，保证吸口处的负压值达到工位除尘的要求；底座的延伸平板除了安装固定作用外，还可临时放置小型工具或是吸尘配件，提升工位空间利用率。
