带卧式安装底座的直流驱动电机结构

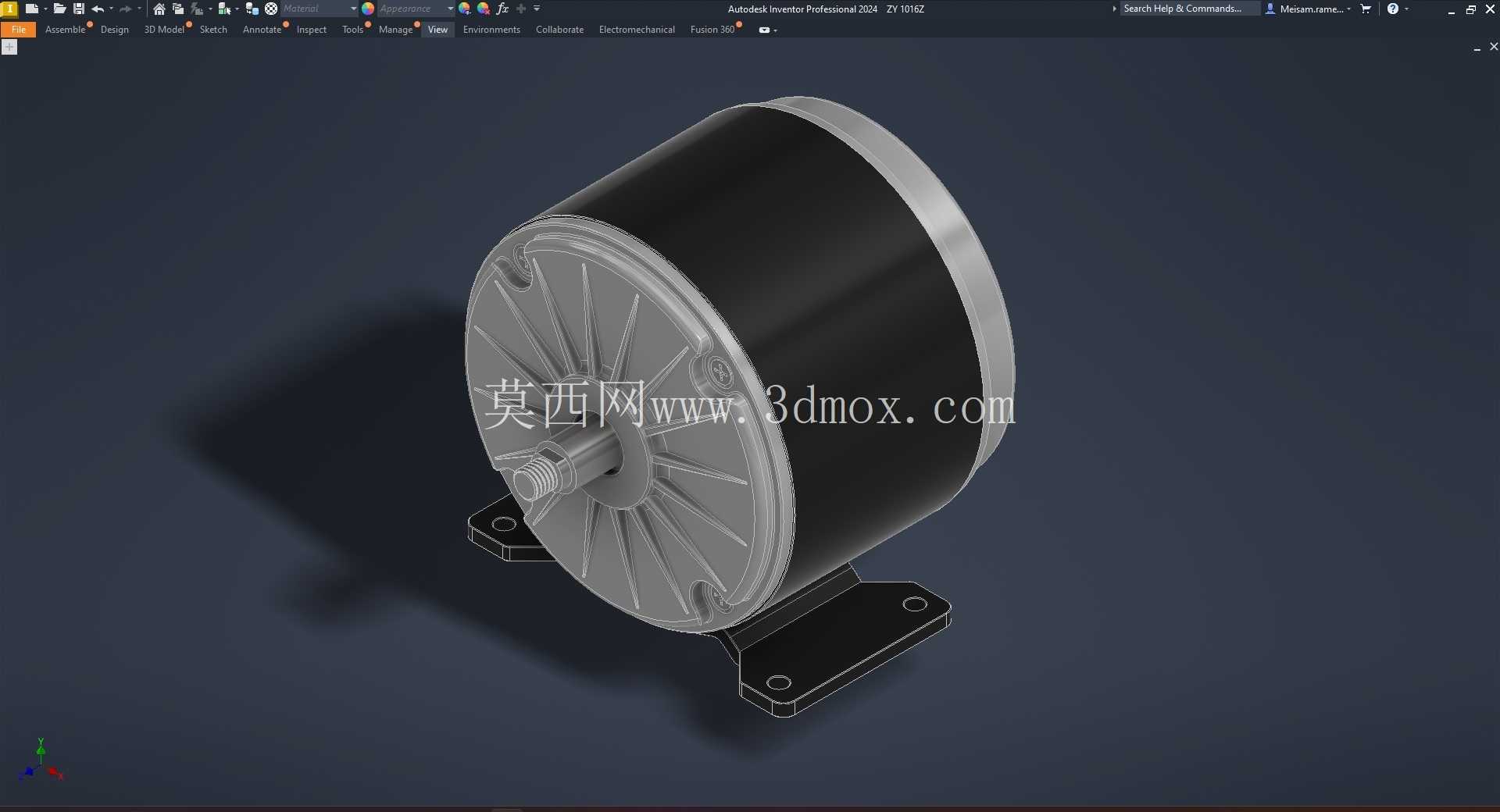

　　做小型自动化设备选型或者非标结构设计的时候，经常会碰到需要紧凑动力源的场景，这款卧式安装的直流驱动结构，刚好适配桌面级输送、小型工装回转、民用机电设备这类对安装空间有严格限制的场合。从结构设计逻辑来看，整个主体采用圆柱筒式外壳，这种构型的好处是加工工艺性好，定子组件可以直接压装入筒体内壁，同轴度容易保证，同时圆柱外壳的结构刚性均匀，运转时的振动传导更均衡，不会出现方形壳体边角处应力集中的问题。

　　输出端采用端盖集成安装脚的设计，两个对称分布的安装支脚直接从前端盖延伸出来，支脚上预留了沉头安装孔，安装时可以直接将整机固定在设备安装基板上，不需要额外制作电机转接支架，能有效压缩动力单元的整体安装高度，对于内部空间局促的小型设备来说，这种集成式安装结构能省掉不少结构设计的工作量。输出轴从前端盖中心伸出，轴端做了扁位结构，不管是装同步带轮、直齿轮还是小型联轴器，都能有效防止传动件跟转，传递扭矩的时候不会出现打滑失效的问题。

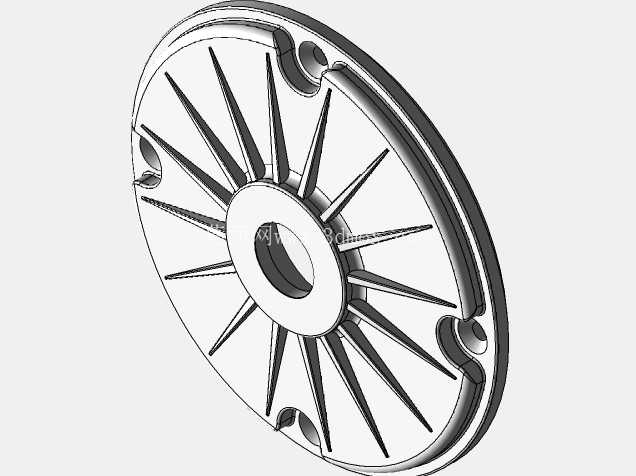

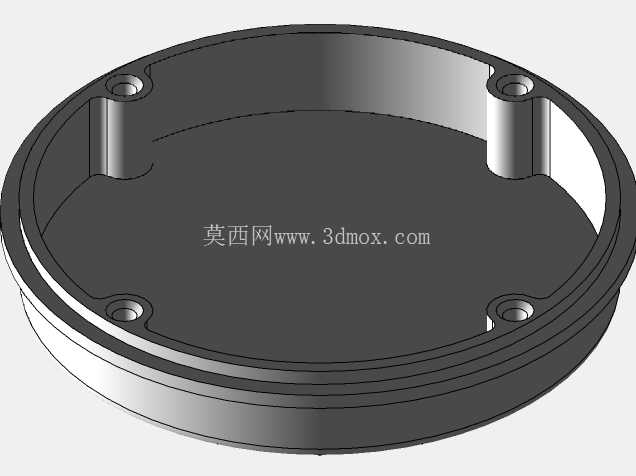

　　端盖表面做了辐射状的散热筋结构，别小看这些凸起的筋条，电机持续运转时绕组产生的热量可以通过端盖的散热筋增大跟空气的接触面积，自然对流状态下就能把绕组温升控制在合理区间，不需要额外加装散热风扇，进一步简化了整机结构，也降低了运转时的风噪。尺寸测绘阶段全程用游标卡尺完成各部位尺寸校核，所有配合面的尺寸公差都按照常规机电产品的装配要求做了预留，比如筒体跟前后端盖的配合止口、输出轴跟轴承位的配合尺寸，都能满足实际加工装配的精度要求。建模过程中没有对内部线圈绕组做精细化还原，因为对于结构设计、设备选型的从业者来说，外部安装尺寸、输出轴参数、安装孔位这些边界尺寸才是布局阶段最核心的参考要素，内部绕组属于电磁设计范畴，做结构布局时不需要过度关注。

　　实际应用场景里，这类直流驱动结构常用在小型传送带的动力辊驱动、桌面型回转工作台的动力输入、民用小型设备的动力输出单元，比如自助终端的内部传动机构、小型农用机具的辅助驱动、智能家居的运动执行部件，都能看到这类结构的身影。安装边界方面，两个安装支脚的孔位间距、安装孔的沉头深度、筒体的最大外径、输出轴的伸出长度这些关键尺寸，都在建模时做了准确还原，设计人员在做整体设备布局的时候，可以直接调用模型核对安装空间，不需要反复测绘实物，能大幅缩短前期方案布局的时间。从结构可靠性角度看，这种封闭筒式外壳的防护等级可以做到IP44以上，日常使用环境里的灰尘、溅水都不会轻易进入电机内部，适配大部分普通工业场景和民用场景的使用要求，不需要额外做防护结构设计。输出轴的轴承位采用标准深沟球轴承的安装尺寸，后期如果需要做维护替换，直接采购标准件就能完成更换，不需要定制特殊规格的轴承，降低了后期维护的成本和难度。
