CubePro桌面3D打印机外壳结构设计

　　在桌面级增材制造设备的配套结构开发工作中，设备外壳的三维建模是后续拓展配件、做整机适配的核心基础，这次完成的CubePro外壳三维结构，完全围绕设备实际安装边界、日常使用场景做了全尺寸还原，没有做多余的艺术化修饰，所有曲面、倒角、安装位都匹配实机的装配要求。从实际应用场景来看，这类桌面级FDM 3D打印机大多放置在工作室、创客空间、小型加工工位或者家用桌面区域，外壳首先要承担的是整机防护作用，隔绝打印过程中喷头的高温区域，避免操作人员误触造成烫伤，同时也要减少打印过程中腔体内部温度向外快速流失，保证PLA、ABS等不同耗材打印时的腔体温度稳定性，减少模型翘边的概率。从功能特性上看，这个外壳结构还原了实机的圆角过渡设计，

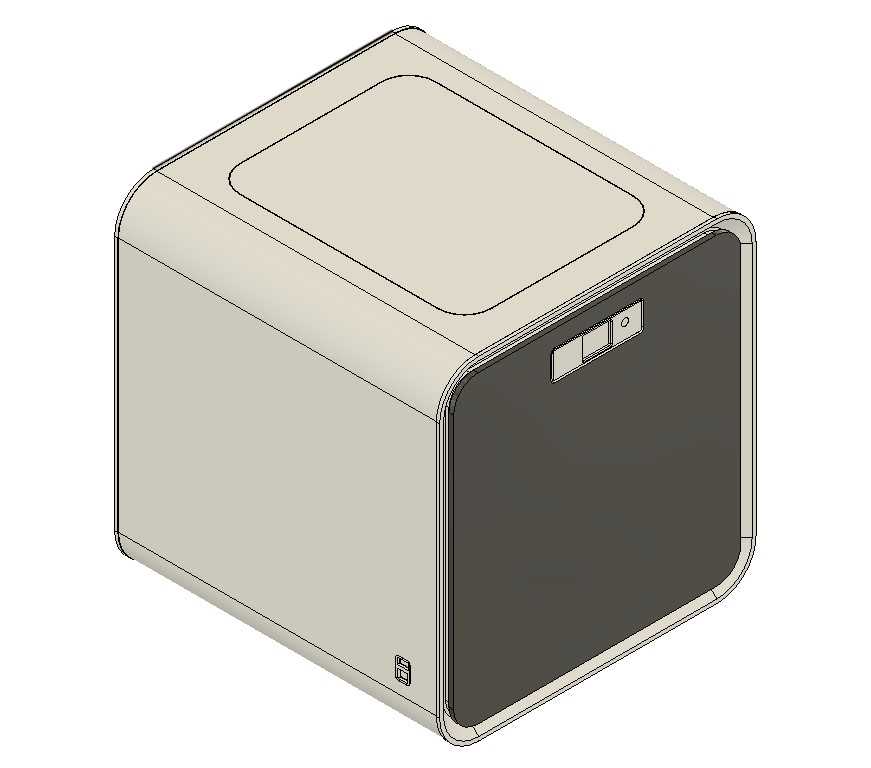

　　四个垂直棱边都做了大R角处理，没有尖锐的直角结构，一方面是在桌面放置时避免磕碰剐蹭，另一方面大圆角的钣金折弯或者吸塑成型工艺性更好，生产过程中不容易出现应力集中导致的壳体开裂问题。正面的操作面板区域预留了准确的按键安装位，两个功能按键和状态指示灯的开孔位置完全匹配实机的PCB安装尺寸，不需要后续做二次调整就能直接适配原有操作模组。顶部的平面区域做了微凸的方形沉台设计，这个结构一方面是提升顶面的结构强度，避免放置少量工具或者耗材时出现顶面凹陷，另一方面沉台的边缘可以阻挡放置的小物件滑落，日常使用时临时放置SD卡、镊子、铲刀等打印常用工具非常方便。从设计思路上来说，建模时优先保证了壳体的安装配合精度，

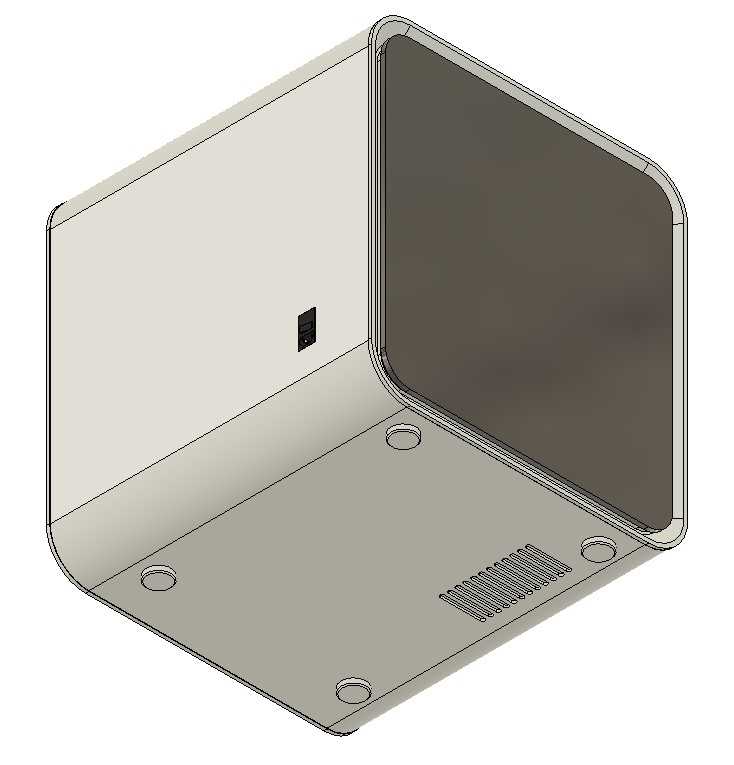

　　壳体的内部腔体尺寸完全匹配CubePro原有的运动模组、喷头组件、送料机构的安装空间，内壁的加强筋位置、螺丝固定柱的坐标都和实机保持一致，不管是做替换外壳的加工，还是基于这个外壳做外置支架、防尘罩、耗材架的拓展设计，都不需要重新测量实机尺寸，能直接在这个模型基础上做结构延伸。外形尺寸方面，整体是近似立方体的结构，长宽高比例适配常规的桌面放置空间，底部的预留间隙匹配原机的脚垫安装高度，保证放置在桌面时的通风间隙，避免底部的电源模块散热不畅。壳体的拼接缝隙位置都做了止口结构的还原，上下壳、前后壳的配合止口宽度均匀，既可以保证装配后的壳体密封性，减少打印过程中产生的微量耗材异味散出，也能让壳体拼接后外观更整洁，没有明显的错位缝隙。

　　在安装边界的处理上，背面的电源接口、USB数据接口、散热风扇的开孔位置都做了精准还原，所有开孔的边缘都做了翻边处理，既可以提升开孔位置的结构强度，也能避免安装线材时割破线材绝缘层。侧面的壳体厚度均匀，不管是采用钣金折弯焊接工艺，还是采用ABS吸塑、注塑工艺做外壳生产，都能满足工艺壁厚要求，不会出现壁厚不均导致的成型缺陷。另外建模时也考虑到了后期维护的需求，外壳的可拆卸面板位置的卡扣结构都做了准确还原，拆卸维护时不需要额外破坏壳体结构，就能直接接触到内部的运动组件和电路模块，日常清理喷头、更换耗材、调整皮带松紧都非常方便。对于需要给这款设备做外置配件开发的结构工程师来说，这个外壳模型可以直接作为装配基准，不管是设计顶部的耗材架、侧面的工具挂架，还是底部的减震底座、外置的恒温罩，都能直接获取准确的外部安装尺寸，不需要反复测量实机，能大幅缩短配件开发的建模周期，减少尺寸适配出错的概率。外壳的表面没有做多余的纹理设计，保留了平整的基础曲面，后续如果需要做表面喷涂、丝印logo或者贴覆防滑垫，都有足够的平整安装面，不会因为曲面起伏导致贴附不牢。整体结构的重心位置也和实机保持一致，模拟放置时的稳定性符合桌面设备的抗倾倒要求，日常轻微触碰不会出现侧翻的问题。
