三轴联动在线激光打标设备结构设计

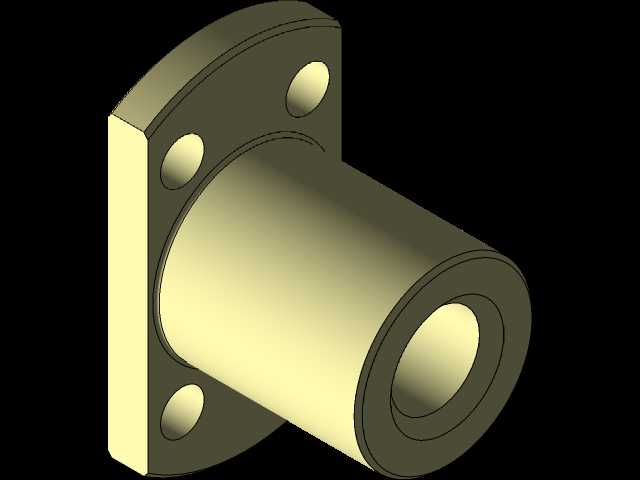

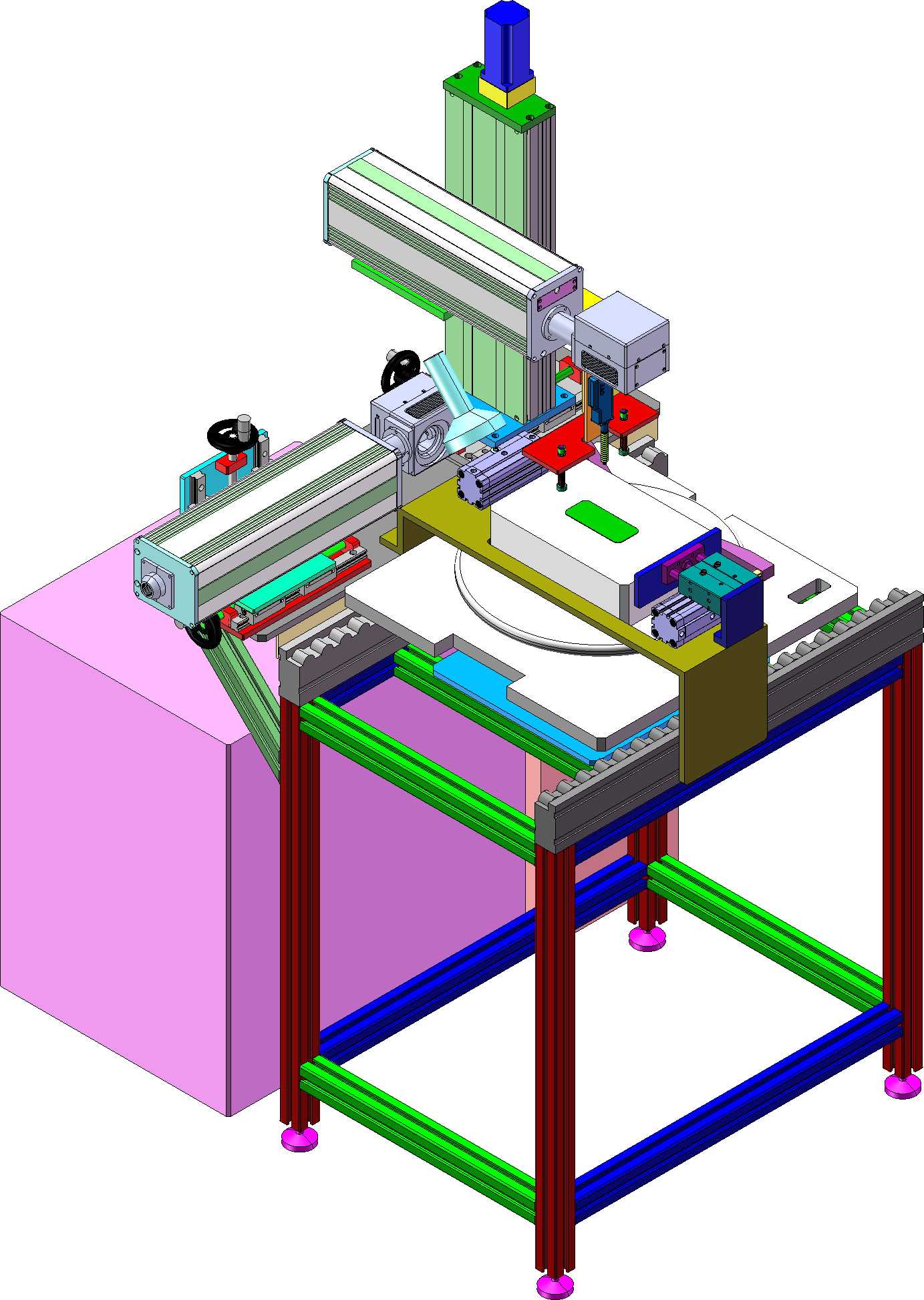

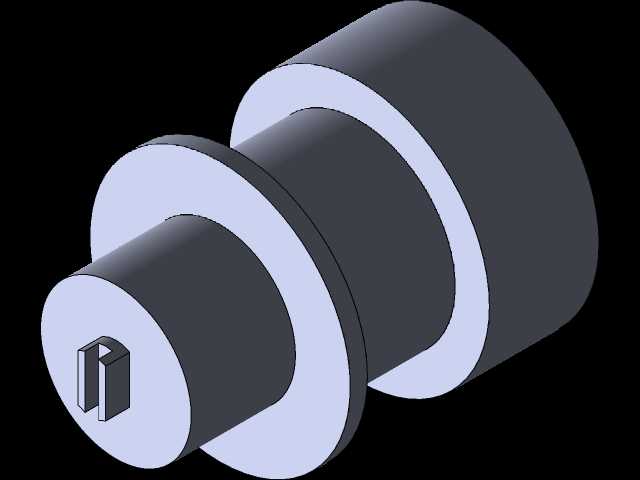

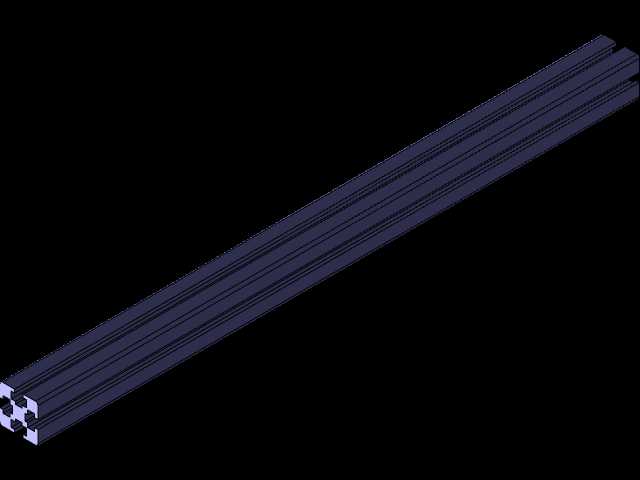

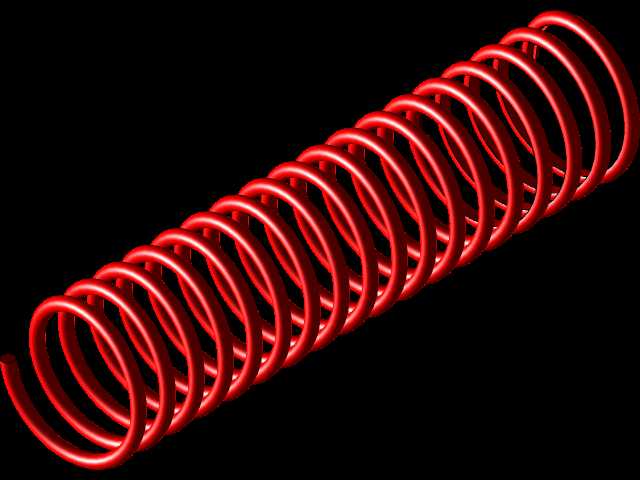

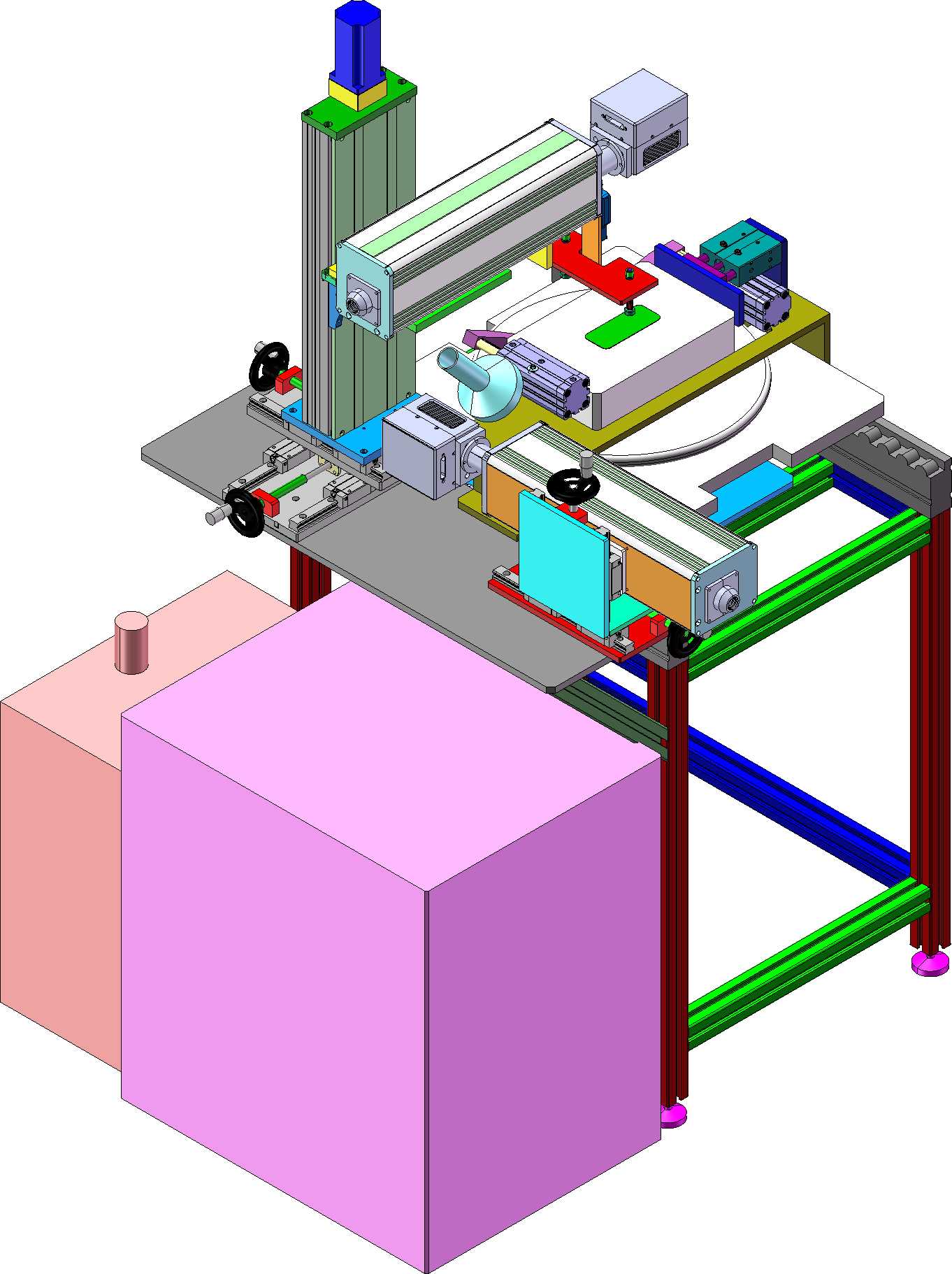

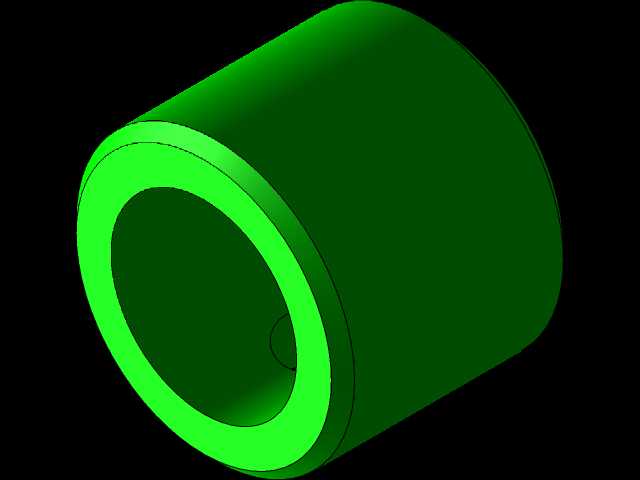

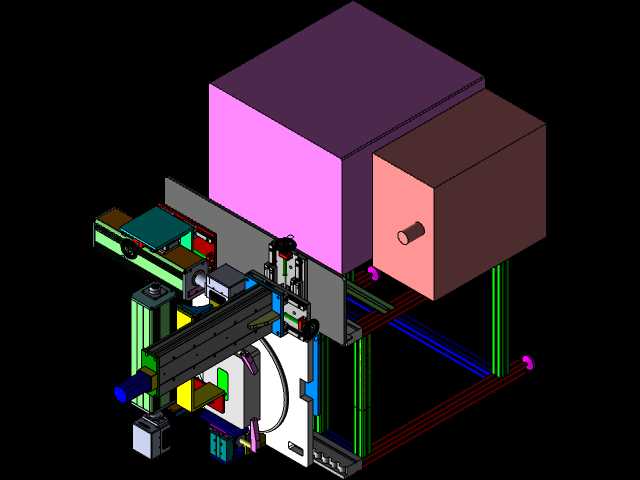

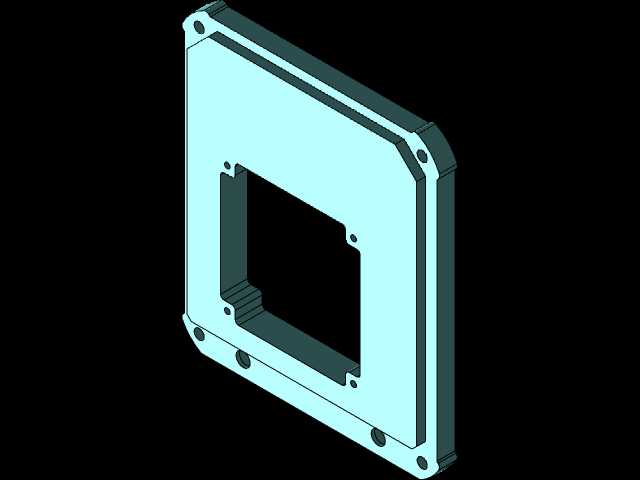

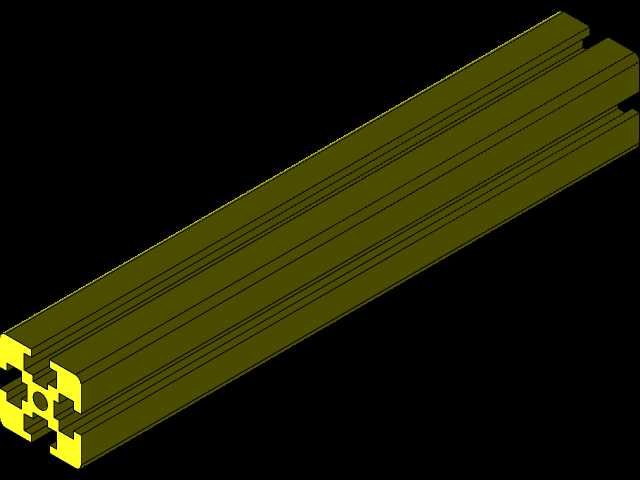

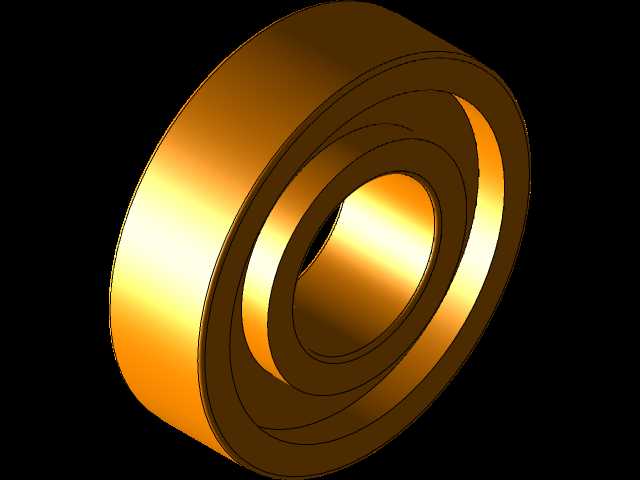

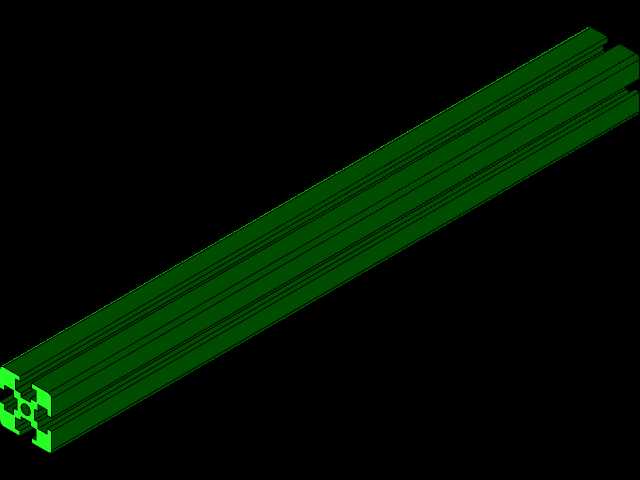

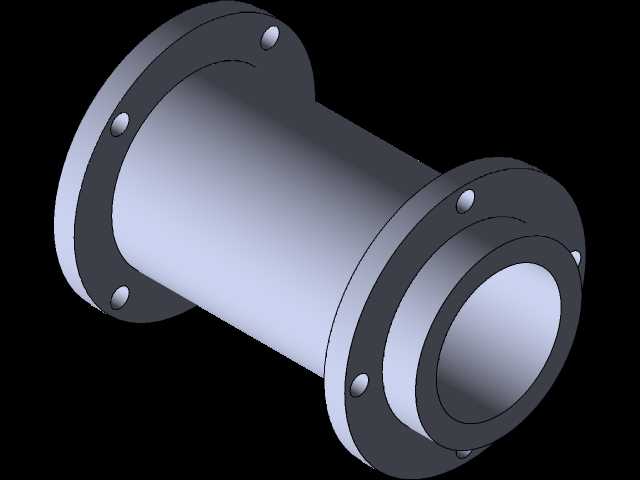

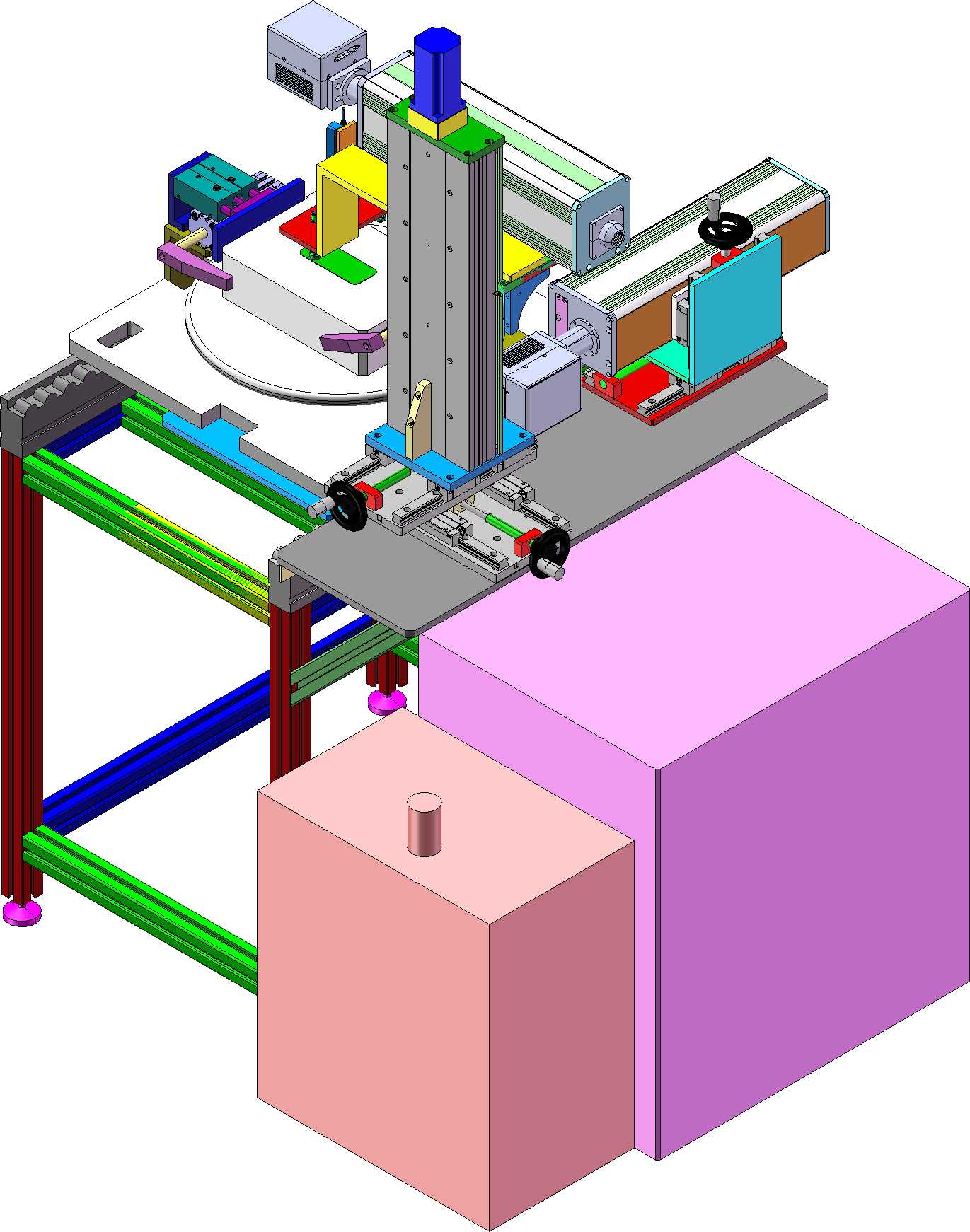

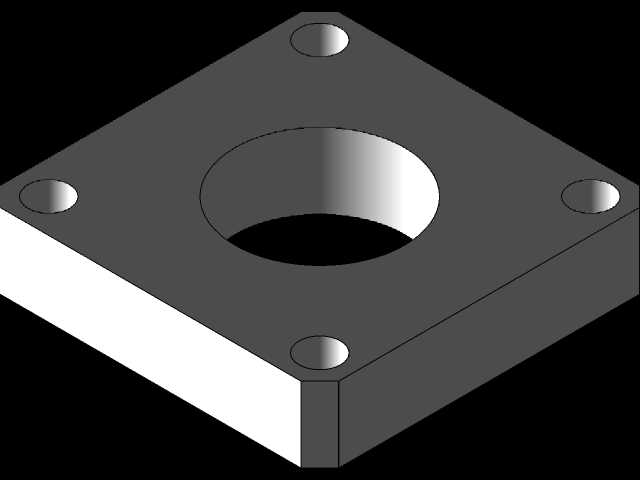

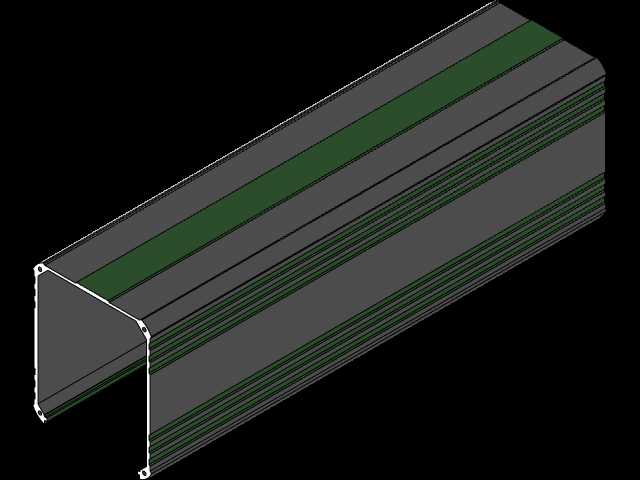

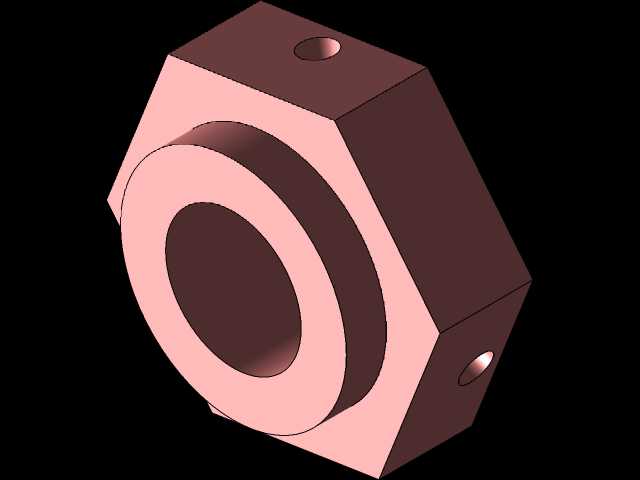

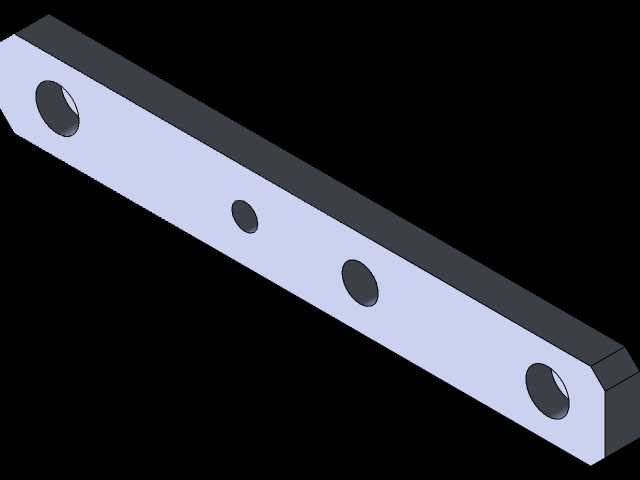

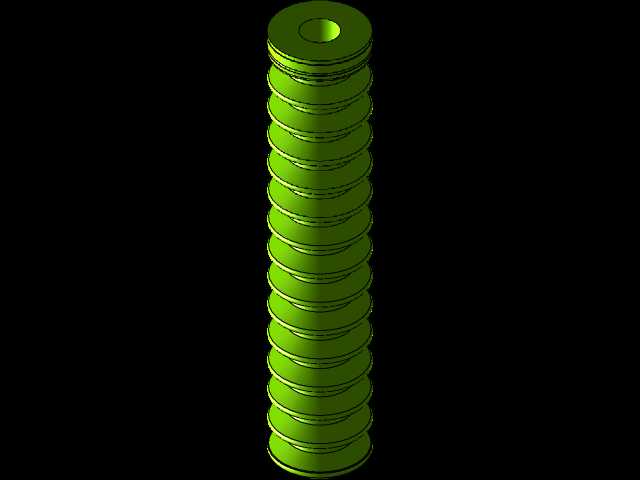

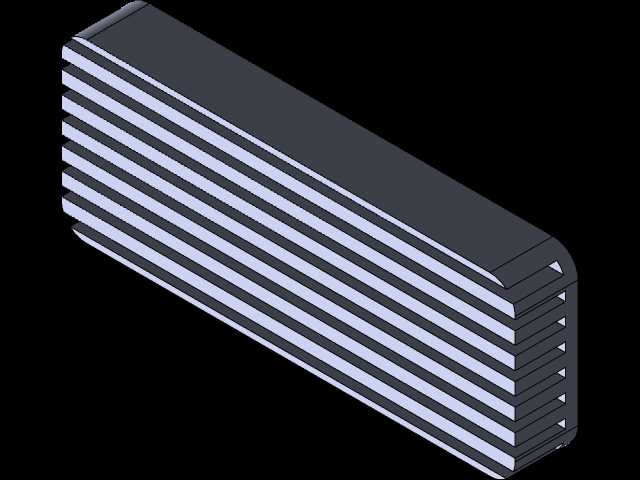

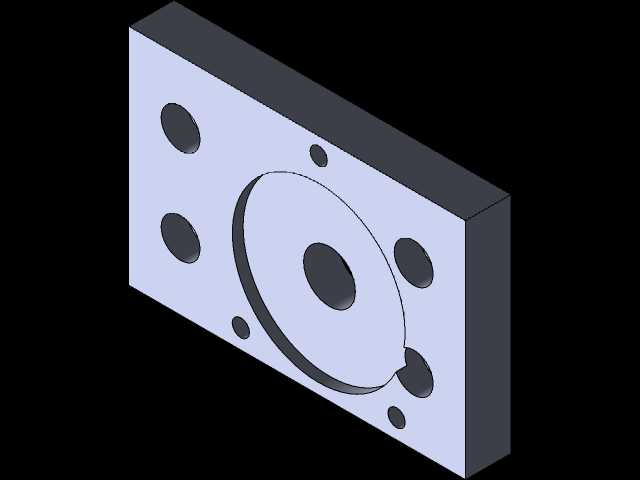

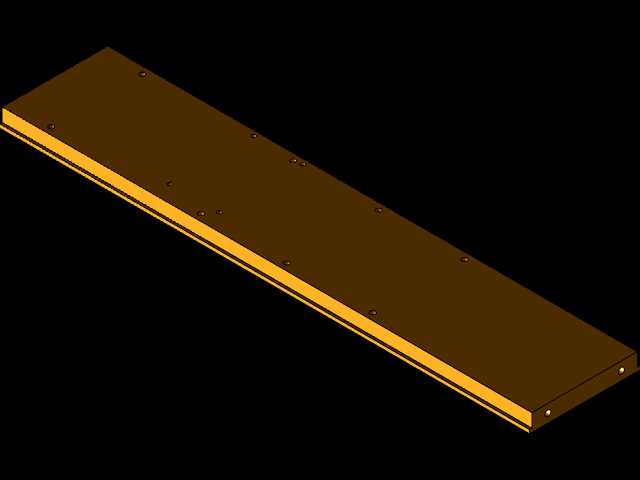

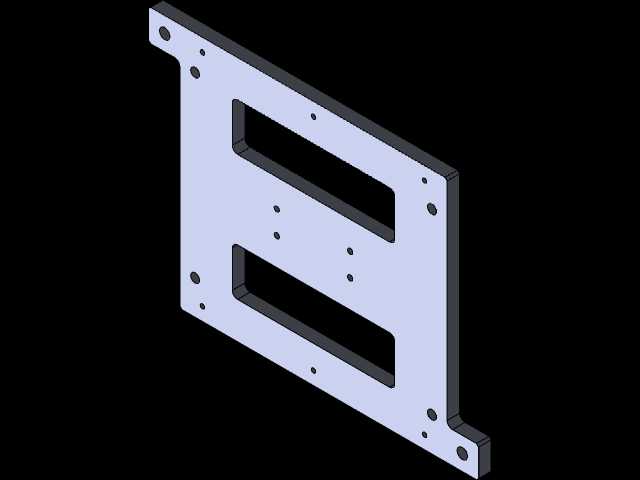

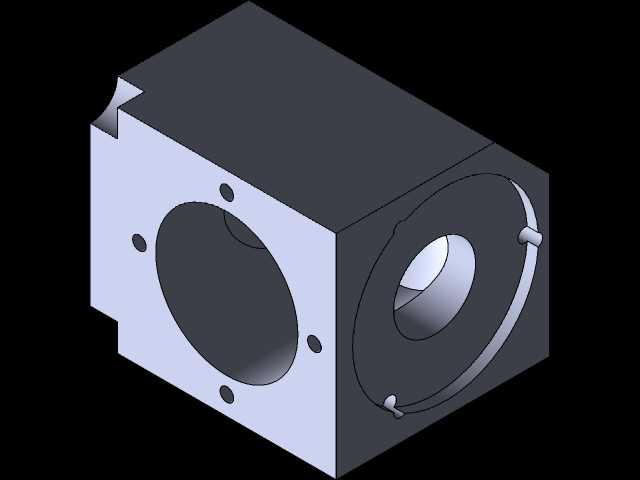

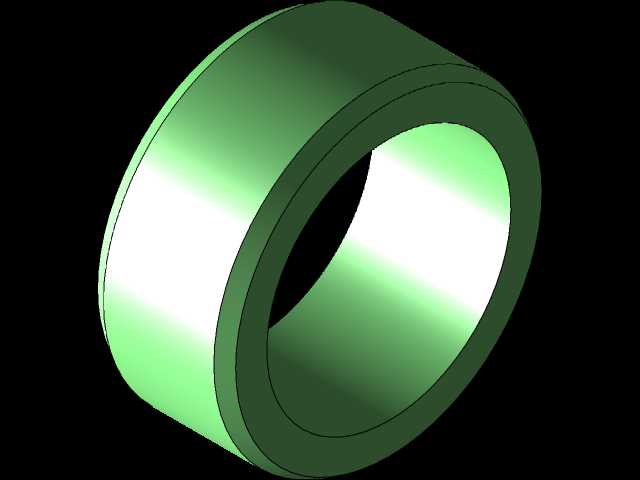

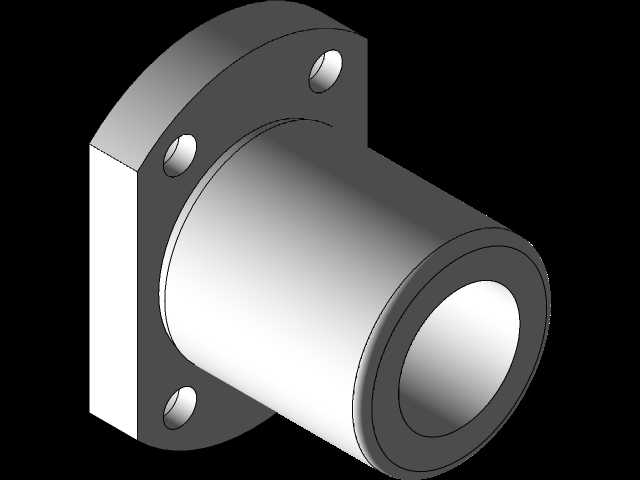

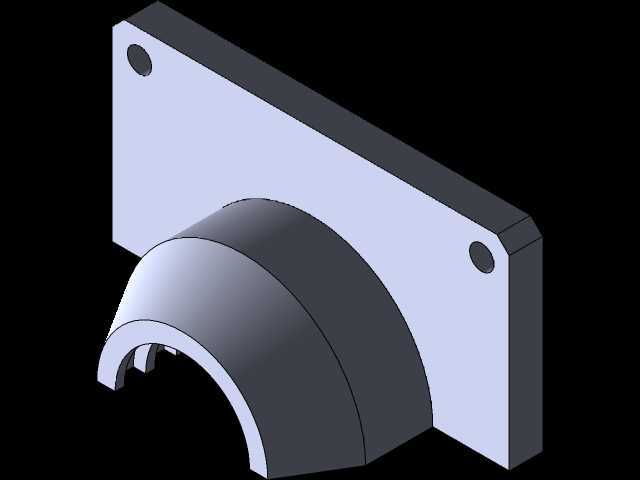

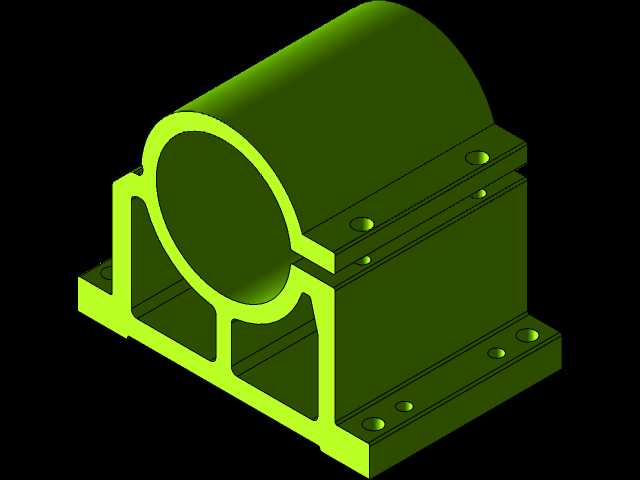

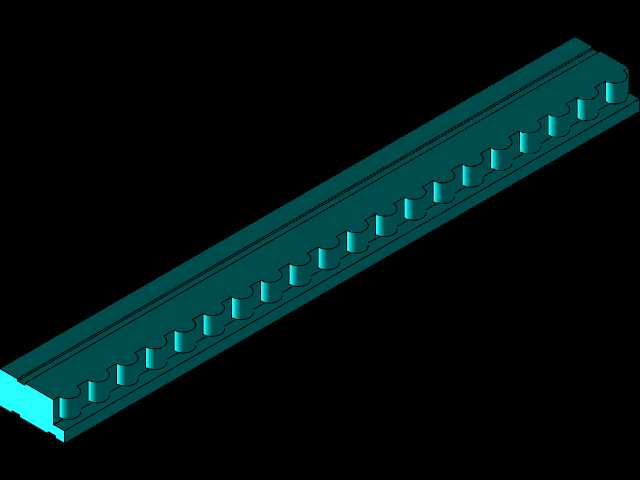

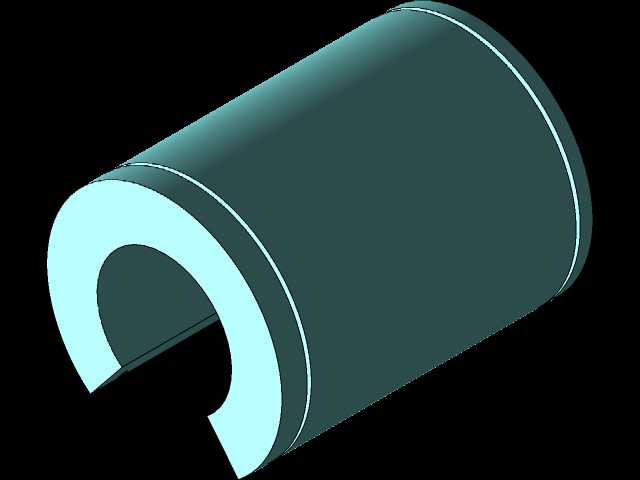

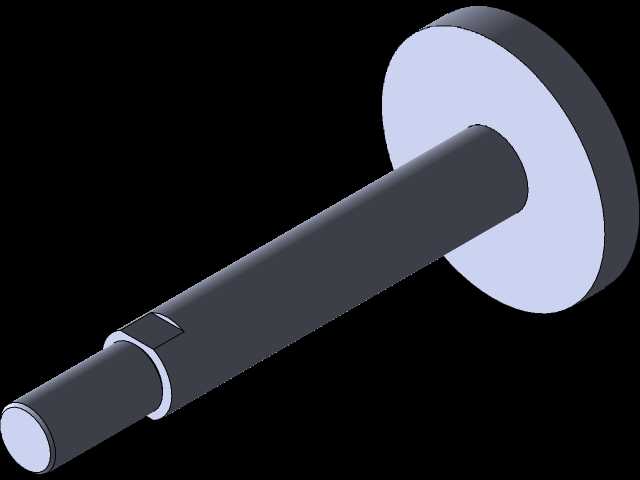

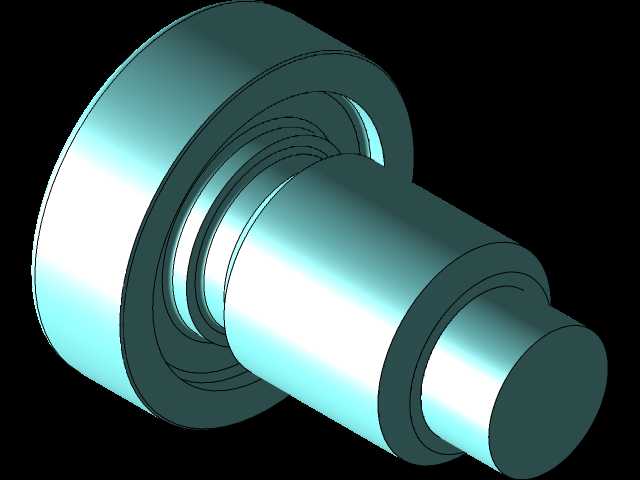

　　这套在线打标结构的设计初衷，是解决产线流转过程中工件标识工序的节拍匹配问题，常见应用场景覆盖3C电子小壳体、五金冲压件、小型注塑件的连续生产环节，可直接对接前段来料输送线，无需额外增设中转工位，减少工件二次搬运带来的磕碰与定位偏差。从结构布局来看，设备采用型材搭建的机架作为承载主体，底部预留了1200mm×800mm的安装占地边界，机架支脚配置可调脚杯，可适配地面15mm以内的高度差，安装时无需额外预埋地脚，适配多数车间的现有产线布局。三轴移动模组采用悬臂式布局，X轴行程覆盖600mm的输送线宽度方向，Y轴负责打标头的前后进给，Z轴预留150mm的升降行程，可兼容20mm至120mm高度范围内的工件打标需求，

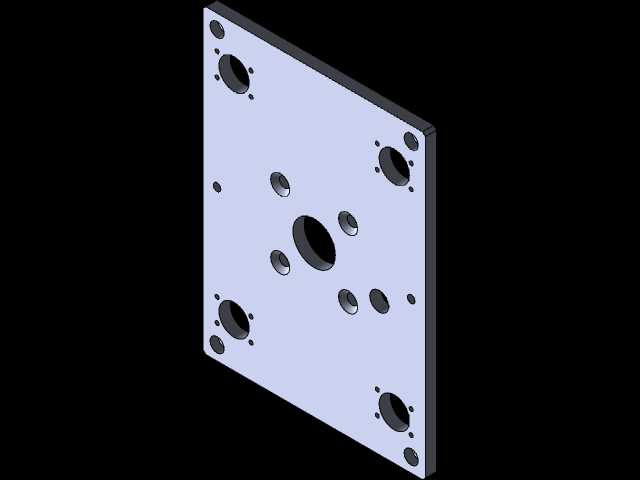

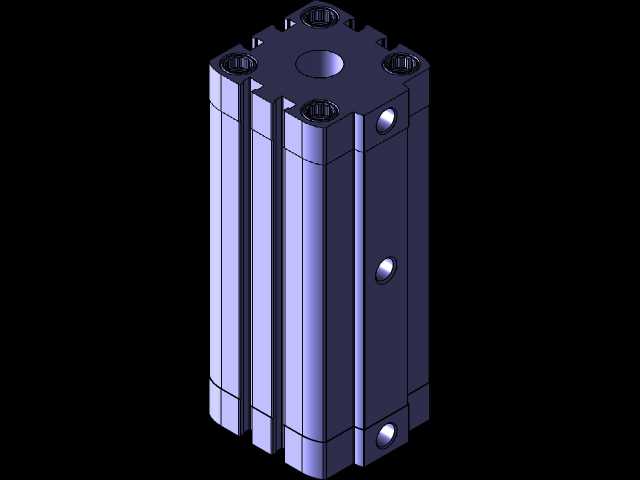

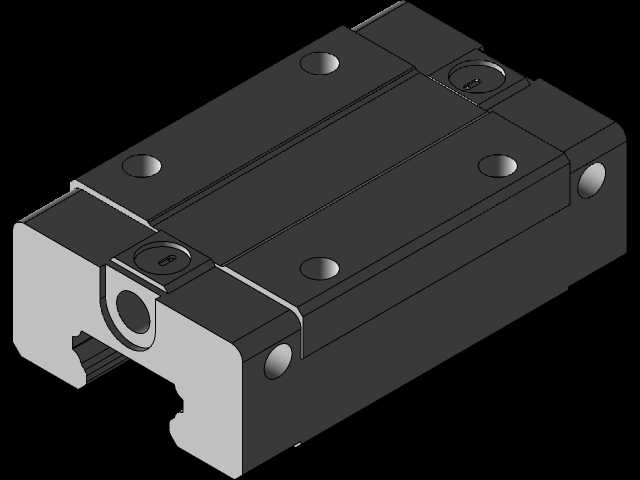

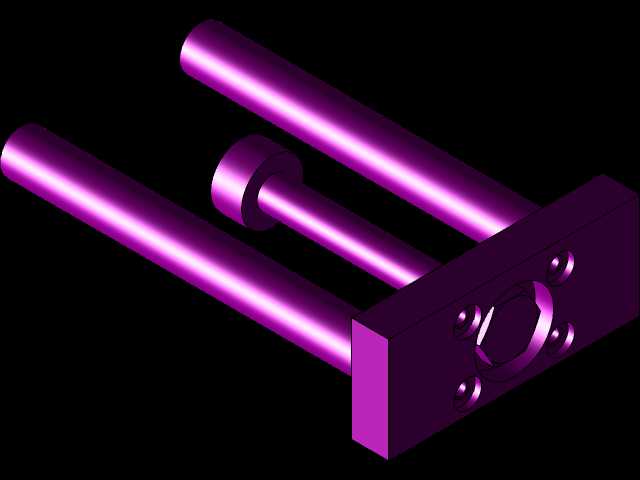

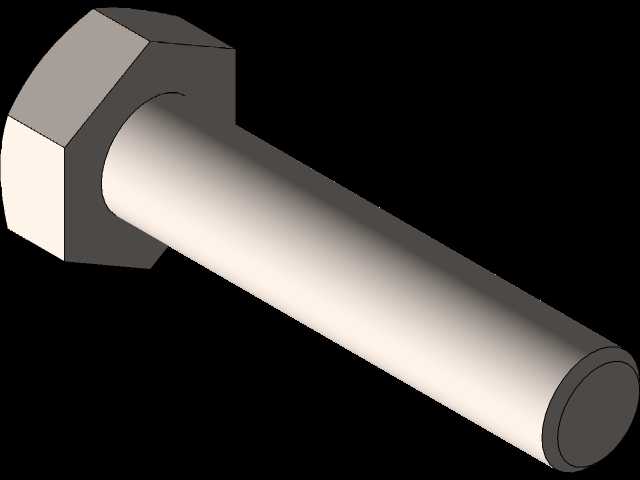

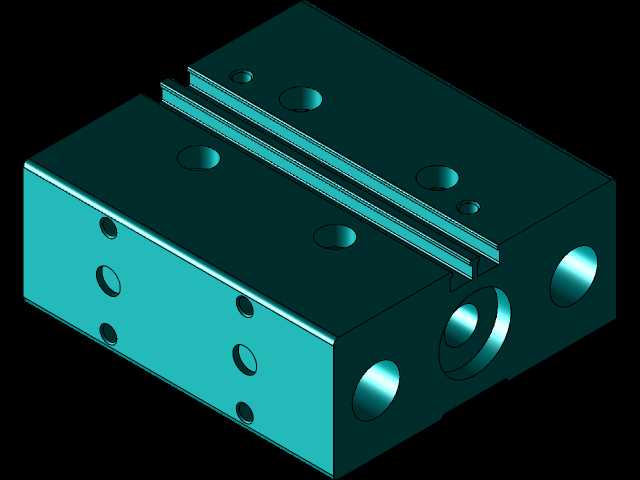

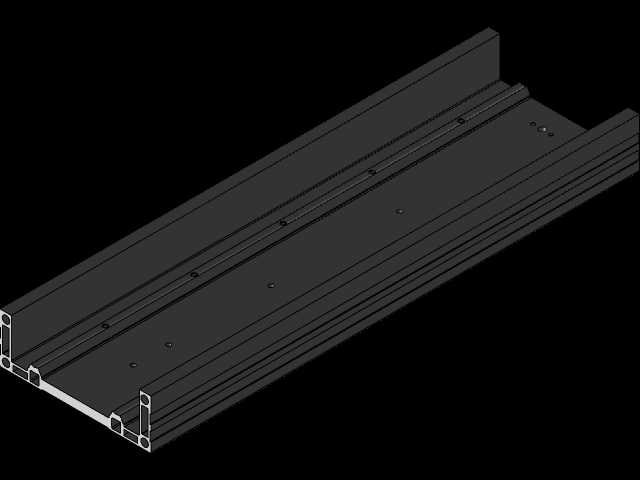

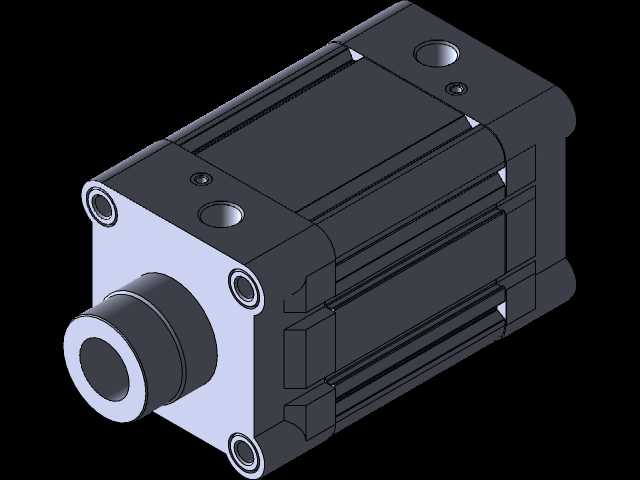

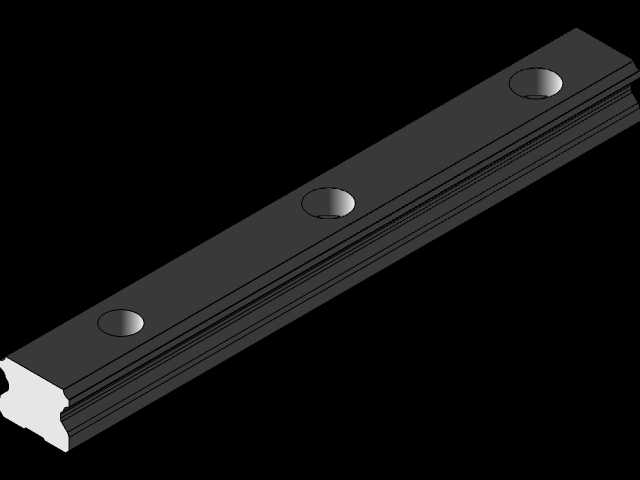

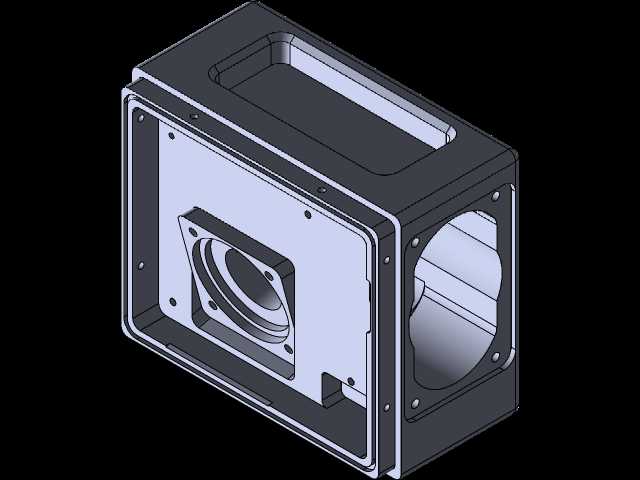

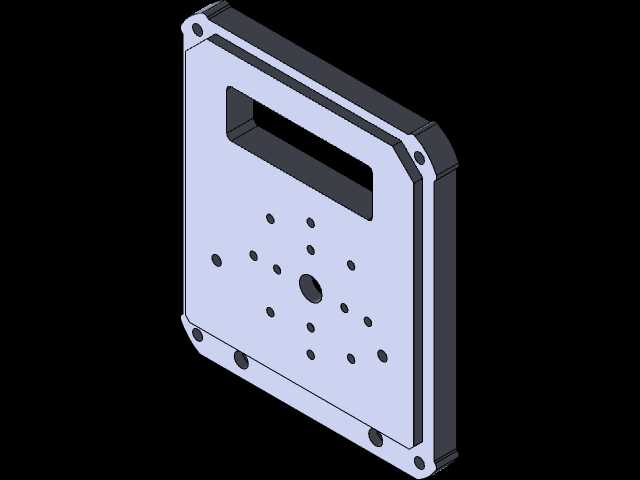

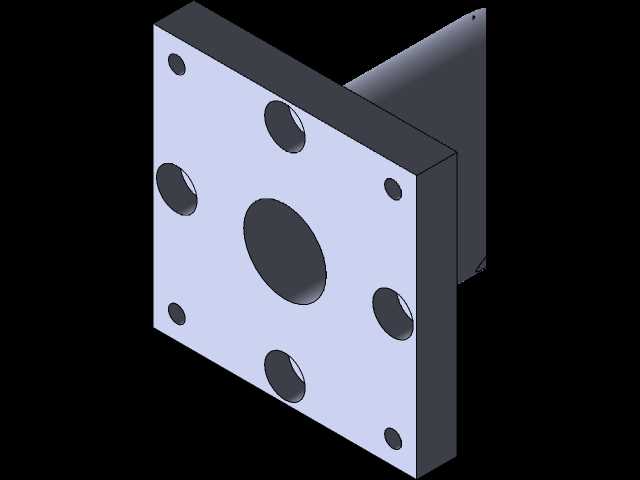

　　模组选型时优先考虑了同步带传动的高速特性，空载移动速度可达1.2m/s，配合伺服电机的位置闭环控制，重复定位精度控制在±0.05mm以内，满足激光打标的位置精度要求。工件定位夹紧单元采用气缸驱动的侧压与上压组合结构，手动将工件放入定位工装后，气缸动作完成双向夹紧，避免激光雕刻过程中工件移位导致的标识重影、偏位问题；工装部分设计为快换结构，通过定位销与锁紧螺钉实现快速拆装，单套工装更换时间可控制在5分钟以内，适配多品种小批量的生产切换需求，无需对设备主体结构做任何调整。激光打标单元同时集成了正面与侧面两个雕刻头，可在一次装夹定位后完成工件顶面与侧立面的标识雕刻，无需二次翻转工件，单工件的打标节拍可压缩至8秒以内，

　　匹配多数流水线的15秒以内的产线节拍要求。控制部分采用PLC作为核心控制单元，预留了与前段输送线的信号交互接口，可实现来料检测、工件到位、夹紧定位、打标作业、下料放行的全流程联动，无需人工持续值守操作；设备的走线全部采用拖链内置布局，避免长期往复运动导致的线缆磨损，气路部分配置了调压阀与气源处理三联件，可根据不同工件的材质特性调整夹紧压力，防止薄壁工件被夹压变形。机架下层预留了电气柜与激光发生器的安装空间，整体布局紧凑，输送线对接高度可在750mm至900mm范围内调整，适配不同高度的现有产线，无需对原有输送结构做大规模改造。从实际使用的角度出发，这套结构在设计时充分考虑了维护便利性，三轴模组的润滑点全部设置在易操作位置，

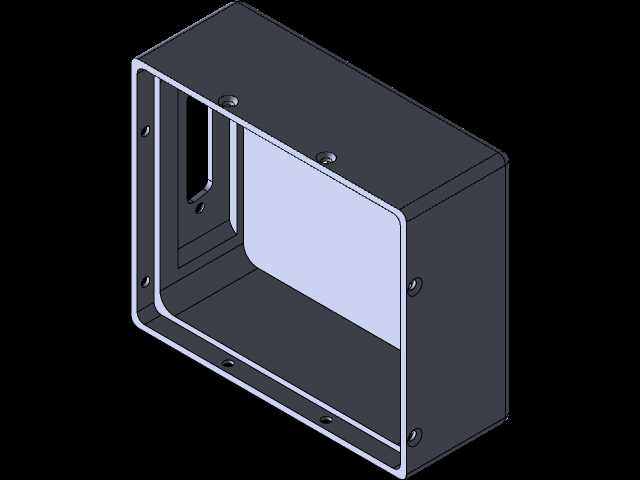

　　激光头的防护挡板采用快拆结构，日常清洁镜头时无需拆卸大量紧固件；夹紧气缸的安装座预留了调整腰型孔，可根据工件尺寸微调夹紧行程，覆盖一定尺寸范围内的同类型工件加工需求，减少工装更换频次。设备的安全防护方面，在打标作业区域设置了可开合的防护挡板，防止激光外泄，同时配置了安全光栅，当操作人员肢体误入作业区域时，设备会自动暂停运行，避免安全事故。
