佩尔顿水轮机转轮结构设计方案

　　冲击式水轮机作为高水头小流量水力开发场景的核心能量转换部件，佩尔顿结构的转轮直接决定了整套水力机组的能量转换效率与运行稳定性，这类结构广泛应用于山区高落差径流式水电站、高水头工业余能回收系统、偏远山区独立微水电供电站点等场景，核心作用是将高压射流的动能转化为转轮旋转的机械能，进而驱动发电机或其他动力负载完成能量输出。

　　这套佩尔顿转轮的设计围绕冲击式水动力的能量传递逻辑展开，首先匹配射流冲击的作用路径确定斗叶的曲面构型，每个斗叶的分水刃居中设置，能够将入射的高速射流均匀拆分至两侧斗叶曲面，引导水流沿斗叶内壁平顺转向后从两侧边缘流出，尽可能将射流动量传递给转轮本体，减少出口水流的剩余动能损失。斗叶的根部与轮盘采用圆弧过渡连接，避免应力集中带来的结构疲劳风险，轮盘中心设置标准轴孔与键槽结构，能够直接与动力输出轴完成装配，轴孔周边预留均匀分布的螺栓连接位，可适配不同规格的联轴器或飞轮连接需求，安装边界可匹配常规卧式水轮机组的安装间距，不需要对现有机组的机座结构做大幅改造即可完成替换安装。

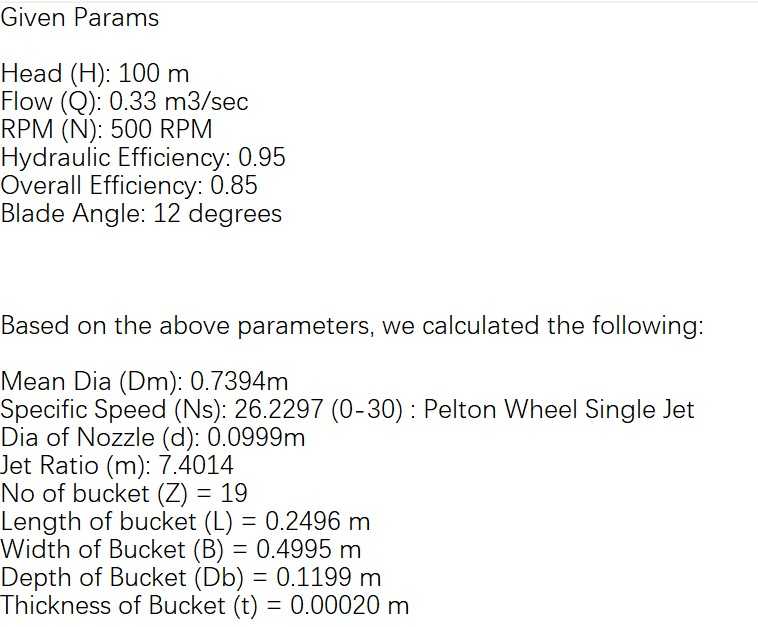

　　从结构尺寸的匹配逻辑来看，转轮的平均直径直接对应射流的作用半径，在设计时结合射流直径确定斗叶的排布数量，确保任意时刻都有至少两个斗叶处于射流冲击范围内，避免射流直接穿过斗叶间隙造成能量漏损，同时控制斗叶的整体宽度与深度，保证射流在全工况下都能完整作用在斗叶的有效工作曲面上，不会出现射流外溢的情况。斗叶的出水边缘做了薄化处理，减少水流流出时的撞击扰动，降低水力噪声与局部紊流带来的效率损失，轮盘的整体厚度经过结构强度校核，能够承受额定水头下射流持续冲击带来的交变载荷，长期运行不会出现轮盘变形或斗叶脱落的风险。

　　在实际工程应用中，这类佩尔顿转轮的结构设计需要兼顾水力效率与结构可靠性，斗叶的曲面曲率经过多轮水力性能验证，能够保证水流在斗叶内完成接近最优角度的转向，最大化动量交换效率，同时斗叶表面的平顺度控制也直接影响运行效率，建模过程中对所有曲面连接处做了连续曲率过渡，不存在局部凸起或凹陷，避免运行过程中出现局部空蚀破坏，延长转轮的检修周期。转轮的整体动平衡特性在设计阶段就做了前置考虑，所有斗叶沿轮盘周向均匀分布，单个斗叶的质量偏差控制在极小范围内，高速旋转时不会出现明显的偏心振动，能够降低机组轴承的负载，延长整套传动系统的使用寿命。

　　针对不同的安装场景，这套转轮的结构预留了足够的调整空间，轴孔的尺寸可根据实际配套的轴径做适配修改，斗叶的数量与尺寸也可根据实际的水头、流量参数做等比例缩放调整，不需要重新搭建整体建模框架，能够大幅缩短同类型不同参数佩尔顿转轮的设计周期。对于从事水力机械设计的工程人员来说，这套完整的转轮结构可以作为设计参考模板，快速完成不同工况下佩尔顿水轮机的转轮方案设计，也可用于相关专业的教学演示场景，直观展示冲击式水轮机的能量转换原理与结构组成，帮助学习者理解斗叶曲面设计、射流匹配、结构强度校核等核心设计环节的工程逻辑。在实际选型过程中，工程人员可直接参考这套结构的尺寸匹配逻辑，结合现场的水力参数快速确定转轮的核心尺寸，减少前期方案设计的重复工作量，同时结构上的细节处理也能为实际加工制造提供参考，比如斗叶根部的过渡圆角、出水边的厚度控制、轴孔的公差配合要求等，都符合实际水力机械的加工与装配规范，不需要做大幅调整即可直接用于生产图纸的深化设计。
