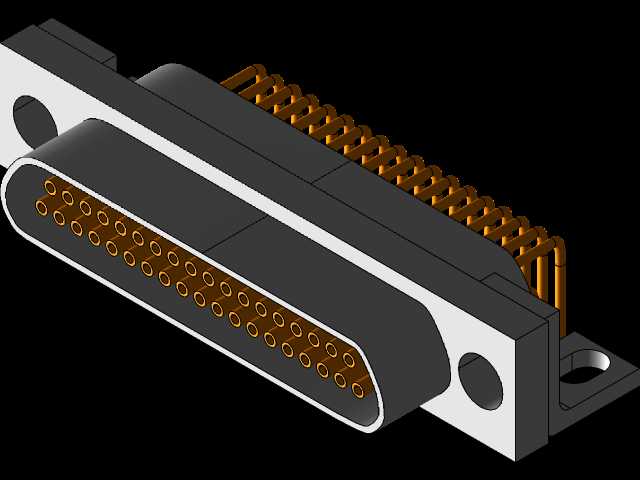

这款弯式焊接型电连接器,主要面向高密度布线的机载、车载电子设备内部互连场景,在通讯机柜、工业控制板卡、测试测量仪器的板间信号传输链路中应用广泛,承担多芯数低频信号的稳定导通功能,适配空间紧凑、安装方向受限的板端连接需求,可在振动、温变的常规工业环境下保持接触可靠性。从结构设计逻辑来看,产品采用90度弯式出线结构,接触件端接端弯折后平行于印制板板面,焊接后线缆沿板件平面方向排布,能够大幅压缩连接器垂直于板面方向的占用高度,避免与机箱内部上层结构、相邻板卡产生干涉,适配薄型机箱、层叠式板卡的布局要求。接触件采用插孔式设计,表面做镀金处理,降低接触电阻的同时提升耐磨性能,单排多芯的排布方式在有限宽度内容纳足够信号通路,
芯件与绝缘体之间做防呆定位设计,装配时可避免错插、反插问题,绝缘体选用耐温工程塑料注塑成型,具备足够的介电强度与结构强度,可隔绝相邻接触件之间的信号串扰,同时耐受波峰焊过程中的高温冲击,不会出现形变、绝缘性能下降问题。外壳采用锌合金压铸成型,两侧带法兰安装耳,耳片上开设圆形安装孔,可通过螺钉将连接器壳体与设备面板、印制板上的固定柱锁紧,分散焊接引脚承受的机械应力,避免设备受振动时引脚受力脱焊;壳体与绝缘体之间做卡扣限位结构,装配后绝缘体不会从壳体内松脱,外壳表面做镀镍处理,具备基础的电磁屏蔽能力,可减少外界电磁干扰对内部传输信号的影响,同时提升壳体的抗锈蚀能力。安装边界方面,需要注意连接器主体垂直于印制板方向的突出高度,
以及弯角部分沿板面方向的延伸长度,在印制板布局时要预留足够的焊接操作空间,避免相邻元器件距离过近导致焊接工装无法操作;接触件引脚的间距符合标准印制板网格尺寸,引脚伸出板面的长度控制在1.5-2mm区间,既保证焊锡能够充分浸润引脚与焊盘,又避免引脚过长导致相邻焊点短路。两侧安装孔的中心距为固定标准值,设计安装固定柱时需严格匹配孔位公差,法兰面与印制板表面贴合后,要保证所有引脚能够垂直插入对应焊盘,不会出现引脚偏斜、受力变形的问题;弯角出线侧需要预留线缆弯折半径空间,不能让线缆在根部出现直角弯折,避免长期使用后线缆芯线断裂。建模过程中需要重点还原接触件的弯折角度公差,保证所有引脚的共面度符合焊接要求,壳体法兰的安装孔位置度、
绝缘体上接触件孔位的位置度都要严格控制,避免实际生产装配时出现孔位错位、插合困难的问题;外壳与绝缘体的配合间隙要控制在合理范围,既保证装配顺畅,又不会出现过大旷量导致连接器在板上晃动。在实际选型应用时,需要根据传输信号的电流大小、工作环境温度范围确认接触件的载流能力,根据布线空间确认弯式出线方向是否适配设备内部走线走向,同时要匹配对应规格的插头端连接器,保证插合后锁紧结构可靠,不会在受冲击时出现松脱;对于有更高屏蔽要求的应用场景,还可在壳体法兰处增加导电衬垫,提升壳体与安装面板之间的导电连续性,进一步增强电磁屏蔽效果。
