引体向上训练器械支撑连接构件

　　该构件作为引体向上训练器械的核心受力连接部件，主要应用于商用健身房、社区户外健身区、企事业单位职工活动中心等场景的力量训练设备装配环节，承担着将训练握持横杆与墙面、主架体稳固连接的核心作用，是保障引体向上训练过程中载荷传递、结构稳定的关键零件。从实际使用场景来看，引体向上训练过程中，使用者的体重载荷会通过握持横杆直接传递到该构件上，构件需要承受垂直向下的静载荷，同时还要应对训练过程中因动作摆动产生的交变侧向载荷，这就要求零件本身具备足够的结构强度与抗疲劳性能，避免长期使用后出现变形、开裂等安全隐患。

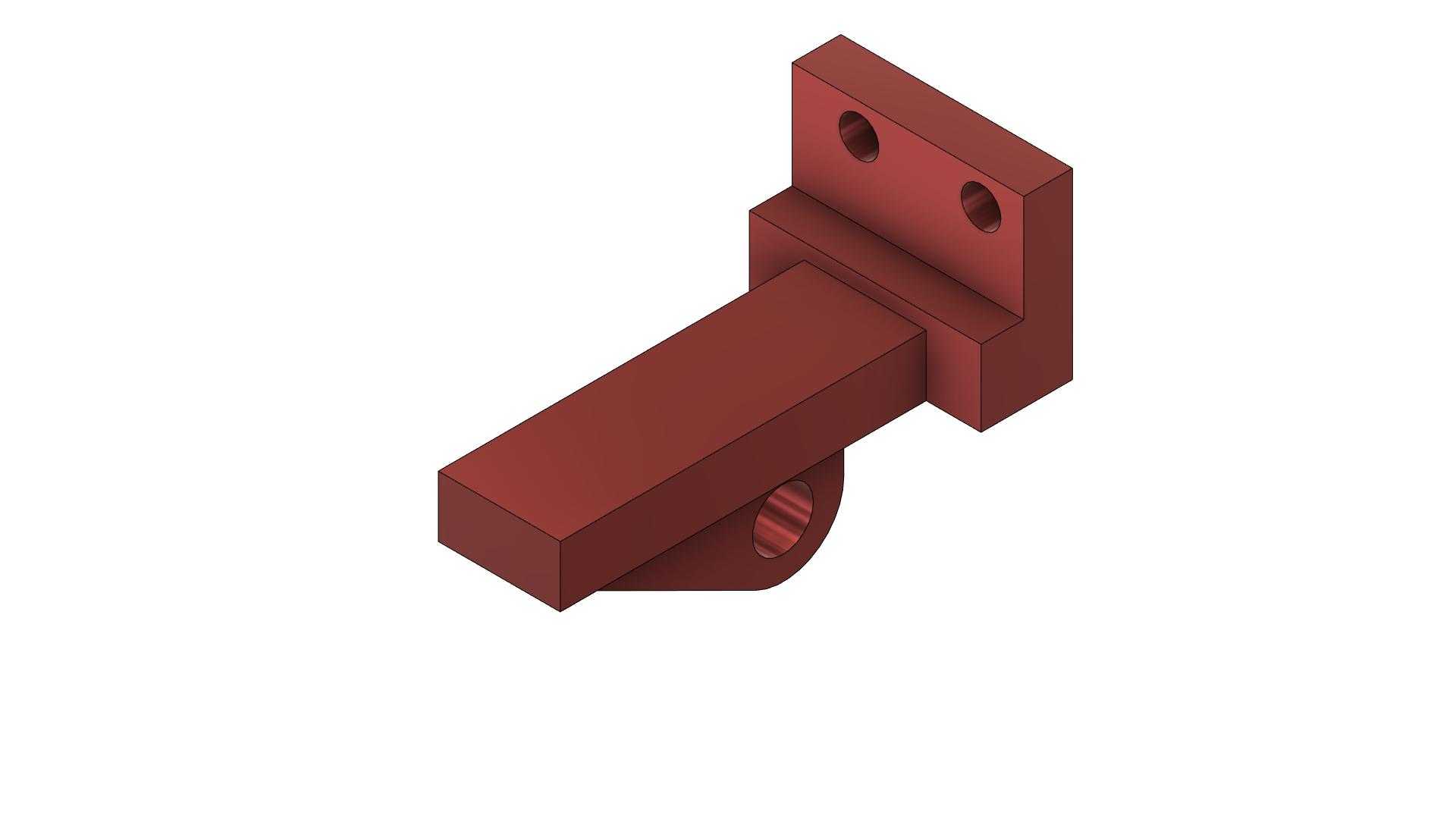

　　从功能特性上看，该构件分为三个功能区段：上部的安装固定板、中部的连接悬臂、下部的铰接吊耳。上部安装固定板设置有两个同轴安装孔，用于通过膨胀螺栓或者高强度螺栓与墙面、设备主立柱的安装面贴合固定，安装孔的孔位公差控制在IT8级精度，保证安装时螺栓能够顺利穿入，同时避免孔位间隙过大导致安装后出现晃动。中部连接悬臂采用矩形截面结构，相较于圆形截面，矩形截面在垂直载荷方向的抗弯截面模量更大，同等材料用量下能够承受更大的弯曲载荷，有效降低悬臂在载荷作用下的下挠变形量，悬臂长度经过力学核算，保证安装后握持横杆与安装基面之间留出足够的活动空间，避免使用者训练时身体磕碰墙面或架体。下部的铰接吊耳设置有横向贯通孔，用于穿装销轴与握持横杆的连接座铰接，铰接结构能够让横杆在一定角度范围内自适应微调，抵消训练过程中侧向摆动带来的附加应力，避免应力集中在构件根部造成损坏。

　　设计过程中，首先围绕受力路径进行结构优化：载荷从下部吊耳传入，经过中部悬臂传递到上部安装板，最终通过安装螺栓分散到固定基面，整个传力路径尽量保持直线，减少不必要的弯折带来的应力集中点。在悬臂与安装板的连接位置、悬臂与吊耳的连接位置，都设置了过渡圆角，避免直角连接处的应力集中效应，经过有限元受力仿真验证，在1.5倍额定载荷的工况下，最大应力值远低于材料的屈服强度，安全系数满足健身器材国家相关标准要求。外形尺寸方面，上部安装板的长宽尺寸适配常规健身器材安装的螺栓孔距标准，能够兼容市面上多数墙面安装、方管立柱安装的孔位要求，不需要额外进行打孔改装；中部悬臂的伸出长度控制在合理范围，既保证足够的操作空间，又避免悬臂过长导致弯矩过大增加材料用量；下部吊耳的铰接孔孔径匹配标准健身器材用销轴尺寸，能够直接与通用配件装配，降低配件采购成本。

　　安装边界上，该构件安装时需要保证上部安装板与固定基面完全贴合，安装面的平面度误差不超过0.1mm，避免安装后出现点接触导致局部应力过大；铰接孔与销轴的配合采用间隙配合，间隙量控制在0.05-0.1mm之间，既保证铰接转动的灵活性，又避免间隙过大导致横杆晃动量超标。零件整体采用焊接结构或者整体铸造成型后进行机加工，外露棱边都做了倒角处理，避免安装和使用过程中划伤操作人员或使用者，表面做喷塑或喷漆防锈处理，能够适应室内健身房的干燥环境，也能应对户外健身区的潮湿、雨淋工况，延长零件的使用寿命。在实际装配过程中，该构件可以成对对称安装，分别固定在横杆的两端，也可以根据器械设计需求单组使用配合其他支撑结构，适配不同结构形式的引体向上训练器械，包括墙面固定式、立柱夹持式、综合训练架集成式等多种设备形态，具备较强的通用性。
