玩具传动用长摆臂连杆结构设计

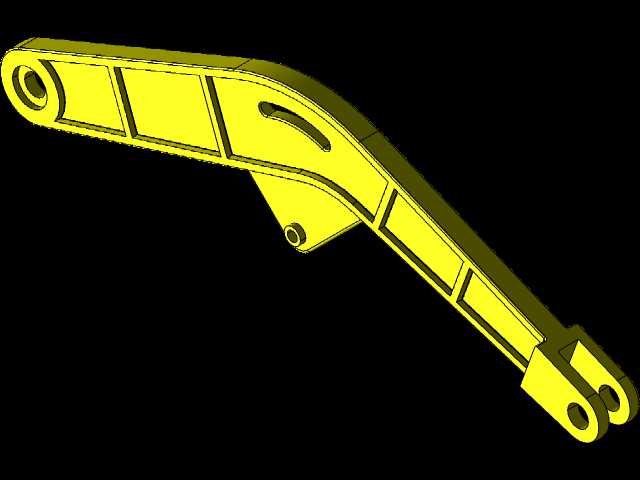

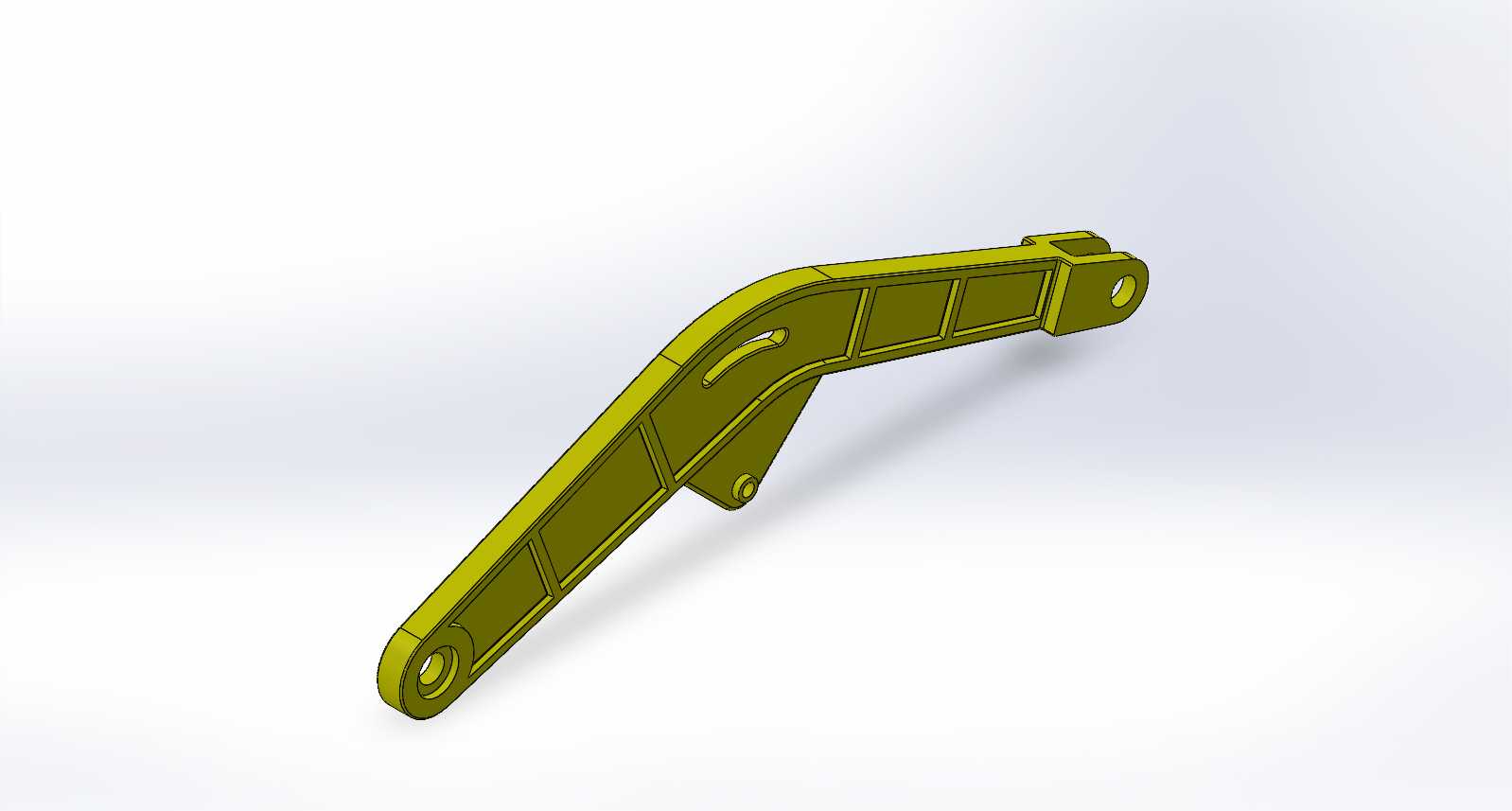

　　在玩具传动结构的设计体系中，连杆类构件是实现动作转换、力传递的核心执行零件，本次设计的长摆臂式连杆，主要适配小型机动玩具、仿真机械模型的传动链路，承担将旋转动力转换为往复摆动动作的核心作用，常见应用在玩具挖掘机的动臂驱动、玩具车辆的转向联动、仿生玩具的肢体摆动等场景中。从实际使用需求出发，这类零件首先要满足轻量化要求，毕竟玩具产品的驱动电机扭矩普遍偏小，过重的构件会大幅增加动力负载，导致电池续航缩短、电机堵转烧毁等问题，因此设计时采用了带加强筋的槽型截面结构，而非实心棒料结构，在保证结构刚性的前提下尽可能削减材料用量，降低零件自重。从安装边界来看，该连杆两端均设计有同轴铰接孔，孔位内可压入金属衬套或者直接穿入铰接销轴，

　　其中一端的铰接孔作为固定回转支点，另一端与驱动曲柄或者执行端构件连接，杆身中部预留的凸耳结构，可用于挂载复位弹簧或者联动辅助构件，满足多动作复合传动的需求。设计过程中首先要校核的是杆身的抗弯强度，玩具使用过程中难免出现摔落、强行掰动的情况，若杆身刚性不足，很容易出现弯曲变形导致传动卡滞，因此在杆身的非安装面均匀布置了横向加强筋，筋条高度与杆身侧壁高度保持一致，既可以提升截面惯性矩，又不会额外增加零件的整体外轮廓尺寸，避免和周边的传动齿轮、机架结构发生运动干涉。杆身的弯折角度是经过运动学仿真反复调整的，既要保证驱动端曲柄旋转时，连杆输出端的摆动角度符合玩具的动作行程要求，又要规避传动过程中的死点位置，防止机构卡死。从尺寸匹配角度来说，

　　该连杆的中心距长度适配常见的1:12到1:18比例的玩具传动模组，两端铰接孔的孔径统一为通用销轴尺寸，不需要额外定制非标销轴即可完成装配，杆身的整体宽度控制在狭窄的安装空间范围内，运动过程中扫掠过的区域不会和周边的电池仓、电路板等结构产生碰撞。考虑到玩具零件的量产工艺，该结构完全适配注塑成型的生产要求，所有侧壁均设计了符合脱模要求的拔模斜度，加强筋的厚度均匀过渡，避免注塑过程中出现缩痕、缺料等缺陷，铰接孔的位置设计了局部加厚的凸台，提升孔位的耐磨性能，即使反复转动也不会出现孔位磨大、松旷的问题。在实际装配场景中，该连杆不需要复杂的定位工装，只需将两端孔位对准对应铰接柱卡入即可，装配效率高，适合流水线大批量组装。

　　杆身表面没有多余的装饰结构，既可以直接作为外漏的结构件使用，也可以根据玩具的外观设计需求，在杆身外侧加装装饰外壳，不会影响内部传动的正常运行。从传动特性来看，该连杆的运动轨迹平滑，在额定摆动角度范围内没有传动冲击，能够有效降低玩具运行过程中的噪音，提升把玩体验，同时杆身的抗疲劳性能经过校核，在正常使用的往复摆动频次下，不会出现应力集中导致的断裂问题，铰接孔位置的耐磨设计也能保证长期使用后不会出现松旷异响，延长玩具的整体使用寿命。
