活塞式气动马达三维结构设计方案

　　在矿山井下作业、化工防爆生产区域、船舶甲板气动工具配套这类严禁电火花产生的作业场景里，气动执行元件的应用占比远高于电动元件，活塞式空气马达正是这类场景下实现旋转动力输出的核心部件。不同于叶片式气动马达适合低扭矩高转速的轻载场景，活塞式结构的输出扭矩冗余量更大，低速段的动力输出稳定性更强，面对负载波动较大的工况时不会出现明显的转速掉差，甚至可以在带载状态下直接启停，不会像电动马达那样因堵转出现绕组烧蚀的问题。

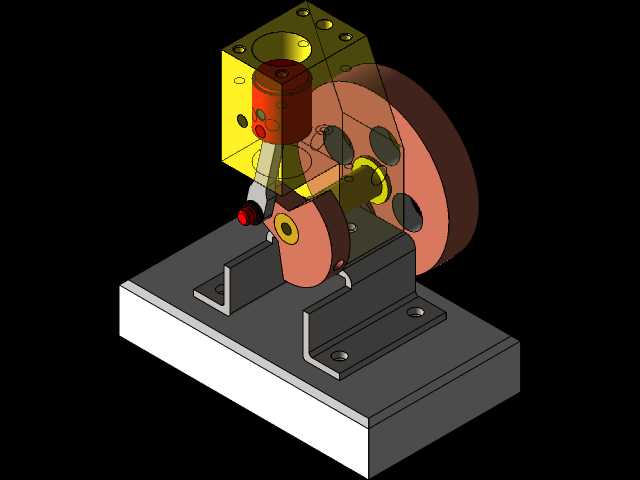

　　从结构设计逻辑来看，这套模型完整还原了径向活塞布局的核心传动链路：压缩空气从上部阀块的进气口进入后，通过配流轴的相位切换，交替向不同气缸腔室注入压力气体，推动活塞在缸套内做直线往复运动，活塞端部通过铰接的连杆将直线推力传递给偏心布置的曲轴，最终把往复运动转化为曲轴的连续旋转输出，曲轴端部延伸出的轴段可直接连接负载端的联轴器或者带轮。上部的阀块集成了进气、排气的流道与配流结构，不需要额外外接复杂的气路控制阀组，整体集成度较高，减少了外接管路带来的泄漏点。

　　安装边界方面，整套动力单元通过底部的L型安装支架固定在基座平面上，支架上开设的两个长圆形安装孔可适配一定范围内的安装孔位偏差，不需要基座加工时达到极高的位置精度，降低了配套安装的加工成本。整体结构的重心落在安装基座的中心区域，运转时的偏心振动量较小，不需要额外做厚重的减震基础，普通的型钢焊接机架即可满足安装刚度要求。外形轮廓上，上部阀块的方形结构与下部飞轮、曲轴的圆形回转结构做了合理的空间避让，飞轮外圆与安装支架的立板之间预留了足够的安全间隙，运转时不会出现运动干涉，同时飞轮的配重块经过动平衡匹配，能抵消活塞往复运动产生的一阶惯性力，降低整机运转时的振动幅值。

　　功能特性层面，这套结构的转速调节可通过进气端的节流阀直接控制进气流量实现，扭矩输出则与进气压力呈线性对应关系，选型时可根据实际负载的扭矩需求匹配对应的供气压力，不需要额外加装减速机构即可满足多数中低速重载的气动动力需求。排气口直接连通阀块的排气通道，可根据使用需求外接消音器降低排气噪音，适配车间内的作业噪音要求。所有运动副的润滑可通过进气端的油雾器随压缩空气注入，不需要单独设置复杂的润滑管路，日常维护仅需要定期检查活塞密封圈的磨损情况即可，维护成本远低于同功率等级的防爆电动马达。

　　建模过程中对各部件的配合公差做了合理预留：活塞与缸套之间采用间隙配合，预留了密封圈的安装槽位，同时考虑了压缩空气温升带来的热膨胀量，避免高温工况下出现活塞卡滞；连杆两端的铰接孔与活塞销、曲轴曲柄销之间采用基孔制过渡配合，既保证了传动精度，也方便后期拆解维护；曲轴与支架轴承位的配合公差满足旋转运动的同轴度要求，避免运转时出现轴端跳动。配流轴与阀块之间的配合面做了研磨级的精度匹配，减少内部气体泄漏量，提升整体的能量转换效率，避免因内漏过大导致输出扭矩不足的问题。

　　实际应用中，这类活塞式气动马达常被用作防爆场合的卷扬机驱动、管道阀门的启闭驱动、气动工装夹具的旋转动力源，甚至在一些自动化生产线的翻转工位上，也会用这类马达作为动力输出，因为其可实现无级调速、带载启停、过载自动卸荷的特性，刚好匹配这类工位频繁换向、负载波动大的使用需求。相较于其他气动动力结构，活塞式的空气利用率更高，相同耗气量下的输出功率更大，对于供气压力不稳定的现场工况，适应性也更强，当供气压力在0.4MPa到0.7MPa区间波动时，依然可以保持稳定的动力输出，不会出现明显的动力衰减。
