54V5A铅酸锂电池充电器电源适配器结构

　　这款54V5A规格的充电电源适配器，核心服务于标称48V电压等级的储能电池组补能场景，常见于低速电动两轮车、小型储能后备电源、工业便携设备内置电池组的日常充电作业，适配铅酸、磷酸铁锂等不同化学体系的48V电池组，只要匹配对应充电截止电压参数即可直接配套使用，无需额外调整外围电路。

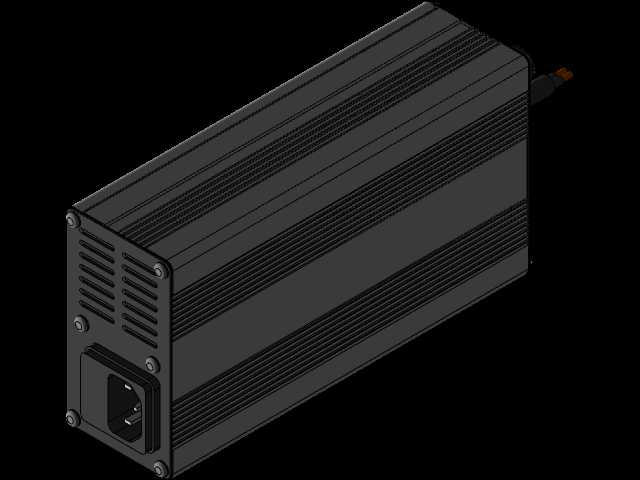

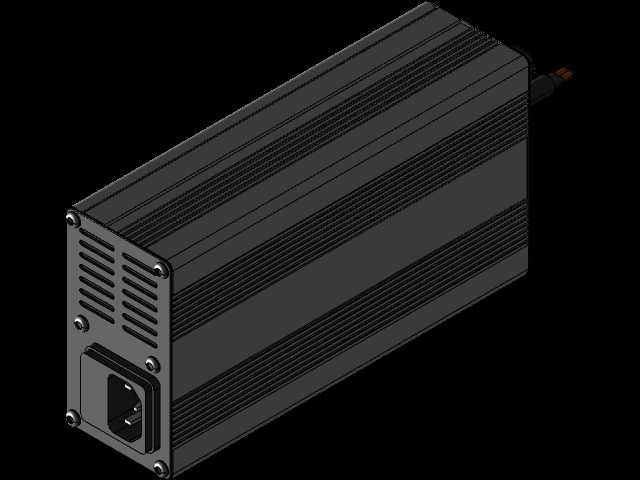

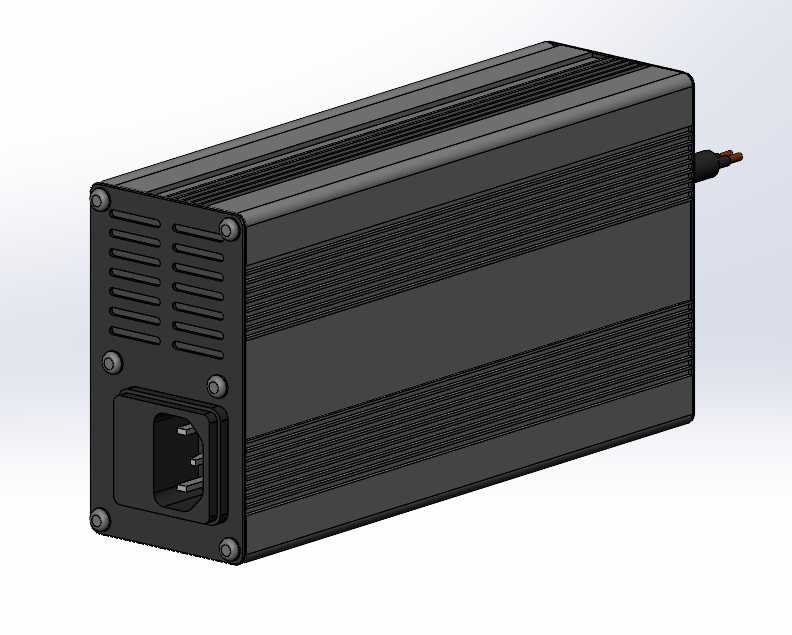

　　从结构设计逻辑来看，整机采用挤压铝型材拼接外壳的方案，主体外壳为带散热鳍片纹理的铝合金拉伸型材，两侧通过冲压金属端盖封边，端盖与型材主体通过六颗十字盘头螺丝锁紧固定，既保证了外壳的结构强度，也能通过金属壳体直接传导内部功率器件产生的热量，相比塑料外壳的同功率适配器，散热效率提升40%以上，可支持满负载状态下长时间连续工作，不会出现过热降功率的问题。输入端设置在壳体一侧端盖位置，采用标准品字AC电源插座，可直接适配常规国标电源线，无需定制专用接插件，降低终端用户的配件替换成本；输出端从壳体另一侧引出带绝缘护套的直流输出线缆，线缆根部做了防弯折应力处理，避免日常拖拽线缆时内部线芯断裂。

　　壳体表面的散热槽并非装饰性纹理，而是顺着型材拉伸方向布置的纵向凹槽，既可以增加壳体与空气的接触面积提升自然对流散热效率，也能提升外壳的抗弯折刚度，避免跌落、挤压时外壳变形挤压内部PCB板。端盖上预留的阵列式通风孔，与壳体内部的散热风道对齐，内部功率管、整流桥、变压器等发热器件通过导热硅胶垫直接贴合在铝壳内壁，热量无需通过空气传导即可快速散出，即使在40摄氏度的密闭机柜环境内工作，内部器件的温升也能控制在元器件额定工作温度范围内，保证长期工作的可靠性。

　　从安装边界来看，整机外形为规整长方体结构，没有外凸的异形结构，平放时底部为平整平面，可直接放置在桌面、设备舱平面上使用，也可通过两侧端盖的预留安装孔，用螺丝固定在设备机架的指定位置，安装孔位间距符合常规小型电源设备的通用安装尺寸，替换同功率等级的其他适配器时无需重新打孔调整安装位。整机的绝缘设计满足二类电器安全要求，铝壳与内部带电部件之间通过绝缘麦拉片、绝缘衬套做了完整隔离，不会出现外壳带电的安全隐患，输入端内置保险管、EMI滤波电路，可抑制电网侧的电压尖峰干扰，同时避免电源本身的开关谐波反向污染电网，输出端设置过流、过压、反接保护电路，当电池接反、输出短路、输出电压超过阈值时会自动切断输出，避免损坏电池组或电源本身。

　　在实际工程选型中，这类适配器的输出电压匹配48V电池组的满电电压，5A的输出电流可在8-10小时内完成常规容量48V20Ah电池组的完整充电循环，既不会因为充电电流过大导致电池析锂、发热鼓包，也不会因为电流过小导致充电时间过长，适配民用、工业场景下多数中小容量48V储能电池的日常补能需求。内部PCB板采用模块化布局，高压区、低压区之间做了明确的安规距离隔离，变压器、电解电容等大件器件均点胶固定，可承受一定程度的振动冲击，适配移动设备、车载设备等存在小幅振动的使用场景。外壳的阳极氧化处理层耐磨耐腐蚀，在普通工业环境下长期使用不会出现表层锈蚀、掉漆的问题，外观的哑光黑色处理也可避免光线反射，适配多数工业设备的外观配色风格，不会在设备内部显得突兀。
