ATS捆扎机适配可调式扫描仪安装支架

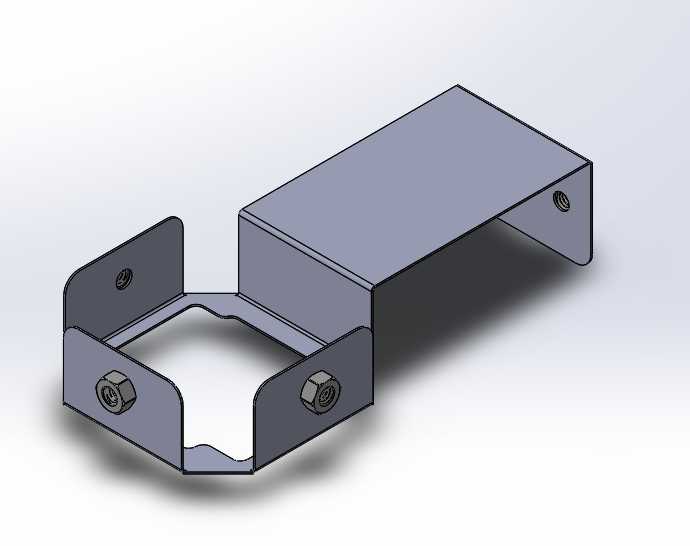

　　在包装产线的后段捆扎工位，ATS2000型捆扎机是应用极广的自动化捆扎设备，日常作业中需要配套条码扫描设备完成捆扎前的货品信息核验、批次追溯，以往现场多采用扎带捆绑、简易角铁焊接的方式固定扫描仪，不仅调整扫描角度时拆装繁琐，遇到不同尺寸的待捆扎货品时，还经常出现扫描盲区、识别率波动的问题，严重时会导致捆扎信息错配，影响整线的生产节拍。这款适配ATS2000捆扎机的扫描仪安装支架，正是针对现场实际使用痛点开发的钣金结构件，整体采用冷轧钢板折弯成型，没有多余的冗余结构，完全贴合捆扎机的安装工位空间边界。从结构设计逻辑来看，支架整体采用U型包覆式的安装基座，基座两侧预留的安装孔位直接匹配ATS2000捆扎机机架上的原有安装螺孔，

　　不需要对原有设备进行二次打孔、焊接改造，现场安装时只需要对准孔位拧紧紧固件即可完成固定，不会破坏原有设备的结构强度与漆面防护层。支架上部的承载平台采用外翻边折弯设计，既提升了整体钣金件的结构刚性，避免长期受设备运行振动影响出现形变，又能在平台边缘形成防护挡边，防止扫描仪在调整位置时出现滑落风险。两侧的固定耳片上预留了长条形调节腰孔，配合手拧式紧固螺钉，可以根据不同型号扫描仪的安装孔距调整固定位置，不需要额外制作转接板，就能兼容市面上绝大多数工业级固定式扫描仪的安装尺寸。考虑到捆扎机运行时会产生持续的低频振动，支架的折弯转角处都做了小圆角过渡处理，避免应力集中导致的钣金开裂问题，基座与设备机架接触的位置还预留了粘贴减震胶垫的平面，

　　能够过滤大部分设备运行传递的振动，避免扫描仪长期受振动影响出现镜头偏移、内部元件松动的问题。在安装边界的尺寸控制上，支架整体探出机架的长度控制在120mm以内，不会超出捆扎机原有安全防护栏的范围，不会对货品输送通道造成干涉，不管是小型的纸盒包装货品，还是尺寸较大的箱式货品经过捆扎工位时，都不会和支架发生刮擦碰撞。支架的垂直安装高度经过现场反复验证，承载平台距离输送面的高度保持在180mm-260mm的可调区间，配合腰孔的前后调节余量，能够让扫描仪的扫描视场完全覆盖输送通道的整个宽度，不管是窄幅的条状货品还是宽幅的箱装货品，都能处于最佳扫描识别距离内，不需要反复调整扫描仪的焦距参数。从实际使用场景来看，

　　这款支架不仅解决了以往临时固定方式的可靠性问题，还大幅降低了现场换型调整的时间成本，以往更换不同规格扫描仪或者调整扫描角度时，需要两个人配合拆装焊接支架、重新打孔定位，至少需要半小时以上的停机调整时间，现在只需要松动手拧螺钉，调整到合适位置后拧紧即可，整个调整过程不超过两分钟，完全适配小批量多批次的柔性生产需求。钣金结构的表面处理采用静电喷塑工艺，和原有捆扎机的外观质感保持一致，同时具备不错的耐磨、防腐蚀性能，即使在包装车间多粉尘、偶尔有捆扎带碎屑飞溅的环境下，也能长期保持结构稳定，不会出现锈蚀掉漆的问题。在细节设计上，支架的所有外露边缘都做了压边毛刺处理，安装和调整过程中不会划伤操作人员的手部，固定扫描仪的螺钉都采用防松脱设计，避免长期振动下螺钉松动导致的扫描仪移位。整个支架的结构没有复杂的拼接部件，所有功能都通过单块钣金的折弯、冲孔工艺实现，加工成本低，批量生产时的尺寸一致性好，不需要复杂的装配工序，拿到现场就可以直接安装使用，对于已经部署了ATS2000捆扎机的包装产线来说，是实用性极强的配套结构件，不需要对现有设备做任何改造，就能快速完成扫描识别工位的升级，提升整线的信息采集准确率与运行稳定性。
