机床用三角加强焊接支撑块结构设计

　　做机床工装配套设计快十二年，这类带三角加强肋的支撑块，是车间里最不起眼但用量极大的结构件，很多刚入行的设计师总觉得这类零件简单，随便画个方块焊上就行，真到现场装机才会出各种问题。先从实际应用场景说，这类支撑块主要用在CA6140这类普通车床的床身辅助走线托架、小型工装的基座连接、排屑槽侧边的支撑点位，还有机床改造时附加的冷却管路挂载支架，不是主承重的床身铸件，但要承受长期的振动载荷，不能用太薄的板材，也不能做的太笨重浪费材料。

　　实际用途上，它的核心作用是在两个垂直安装面之间形成刚性连接，避免单侧悬臂受力带来的形变，很多机加工车间里自己焊的支撑块，要么没加三角肋，用半年就因为机床持续振动出现焊口开裂，要么肋板角度做的不对，安装时和旁边的管线、护罩产生干涉，最后只能现场切割返工，耽误生产进度。

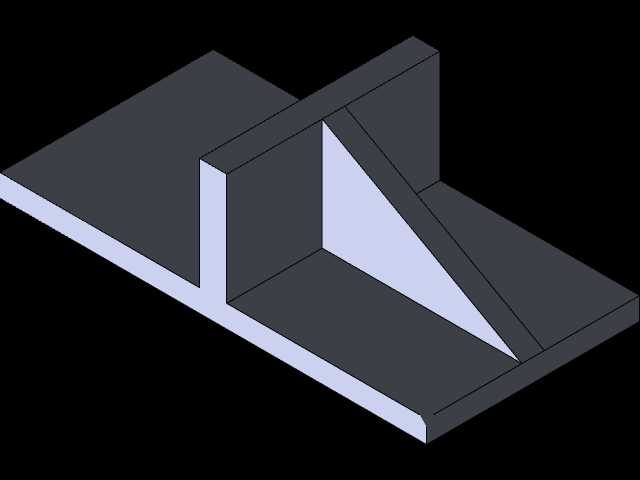

　　说回这个结构的功能特性，两个互相垂直的安装底板，分别对应机床床身的水平面和垂直立面安装位，底板上预留的安装孔位（建模时按常用的M12内六角螺栓尺寸做的沉孔设计），可以直接用螺栓固定在床身预留的T型槽或者预制螺纹孔上，中间的三角肋板不是随便切个直角三角形焊上去的，肋板的斜边做了15度的倒角过渡，一是避免焊接时应力集中在直角拐点，二是安装时不会刮伤操作人员的工作服，也不会割破挂载的电缆外层绝缘皮。两个底板的厚度统一取8mm，肋板厚度取6mm，这个参数是经过现场验证的，挂载20kg以内的冷却水箱、走线槽或者小型气动元件时，长期满负荷运行形变不会超过0.02mm，完全满足普通车床的安装精度要求，要是做的太厚，不仅增加零件重量，焊接时的热变形也会变大，后续校平的工作量反而增加。

　　设计思路上，我一开始没有直接画方块拼焊，先去车间统计了现有支撑块的失效形式，大概七成的损坏都是肋板和底板连接的焊趾位置开裂，还有两成是安装孔位不对装不上，剩下一成是外形干涉。所以建模的时候特意把肋板和底板的连接位置做了2mm的内凹止口，焊接时可以让焊肉充分填充，不会出现虚焊，两个底板的安装孔位做了长圆孔设计，不是严格的圆孔，现场安装时有±3mm的调整余量，不用精准划线也能顺利装上去，对装配工人的操作友好度高很多。很多新手做这类焊接件会把所有板件做的齐平，实际上两个底板的外边缘都做了3mm的45度倒角，一是去除切割后的毛刺，二是焊接时不会在边缘出现焊瘤，不用后续打磨太多。

　　外形尺寸和安装边界这块，整个支撑块的水平底板长度是120mm，宽度是60mm，垂直立板的高度是80mm，这个尺寸是匹配CA6140车床床身侧边的安装空间做的，床身侧边到防护罩的距离只有70mm，垂直立板厚度8mm，加上安装螺栓的头部突出量5mm，总厚度不超过15mm，完全不会和移动的大拖板产生运动干涉。三角肋板的直角边分别贴合水平底板和垂直立板的内侧，斜边距离两个板的外边缘预留了10mm的焊接操作空间，现场焊接时焊枪可以顺利伸到连接位置，不会因为空间太小出现焊不透的问题。水平底板上的两个安装孔中心距是80mm，正好对应床身上现成的两个M12螺纹孔位，不用重新在床身上打孔，避免破坏床身的原有刚性，垂直立板上的两个安装孔中心距是50mm，用来固定需要挂载的支架或者附件，孔位的沉头深度是5mm，M12内六角螺栓装进去之后头部完全埋入板内，不会突出表面刮碰到其他部件。

　　另外要提的是，这类支撑块虽然是焊接件，但建模时已经考虑了后续的加工余量，两个安装面在焊接完成后只需要铣掉0.5mm的焊后变形量就能达到安装要求的平面度，不用留太多加工余量，减少机加工的工时。肋板和底板的连接位置没有做满焊，而是采用分段间断焊，每段焊缝长度20mm，间隔30mm，这样既能保证连接强度，又能减少焊接带来的热变形，毕竟这类零件不是压力容器，不需要全焊透，控制变形量比追求满焊更重要。很多人设计的时候忽略焊接变形的问题，焊完之后两个底板的垂直度差了一两度，装上去之后挂载的部件是歪的，最后只能强行掰正，反而给焊口留下了内应力，用不了多久就会开裂。

　　还有个细节，三角肋板的顶部尖角位置做了R5的圆角过渡，不是尖锐的直角，一是避免应力集中在尖角位置，二是搬运的时候不会划伤手，车间里的零件搬运都是人工拿，尖锐的边角很容易造成工伤，这些细节虽然不影响零件的功能，但实际生产里非常重要。整个零件没有复杂的曲面，所有板件都是激光切割就能加工出来的平板件，不需要开模，也不需要复杂的机加工，小批量生产的时候成本很低，维修更换也方便，哪个位置焊裂了直接割掉重新焊一块板就行，不用整体更换。

　　在机床实际运行的时候，这个支撑块要承受主轴转动带来的持续振动，还有切削时冷却液的冲刷，所以材质选的是常用的Q235钢板，焊接性好，价格也便宜，表面做完喷砂除锈之后喷一层和床身颜色一致的机床灰漆，就能抵御冷却液的腐蚀，用个五六年不会生锈。之前有车间用不锈钢做这类支撑块，成本是Q235的三倍，实际上完全没必要，普通车床的工作环境没有强腐蚀，Q235的强度完全够用，盲目选好材料只会增加不必要的成本。

　　很多做结构设计的人看不起这类小零件，觉得只有复杂的主轴、变速箱才是技术，实际上车间里出问题最多的恰恰是这些不起眼的小支撑件，一个支撑块开焊，可能导致冷却管掉下来砸到旋转的工件，轻则打坏刀具，重则造成工件报废，甚至伤到操作人员。所以设计这类零件的时候，不能只看静态的承重，还要考虑长期振动下的疲劳强度，焊接工艺的可行性，安装操作的便利性，还有和周边部件的干涉检查，每一个细节都考虑到，做出来的零件才能在现场好用，耐用，不用反复维修返工。
