ATS2000捆扎机配套工位整理桌面结构

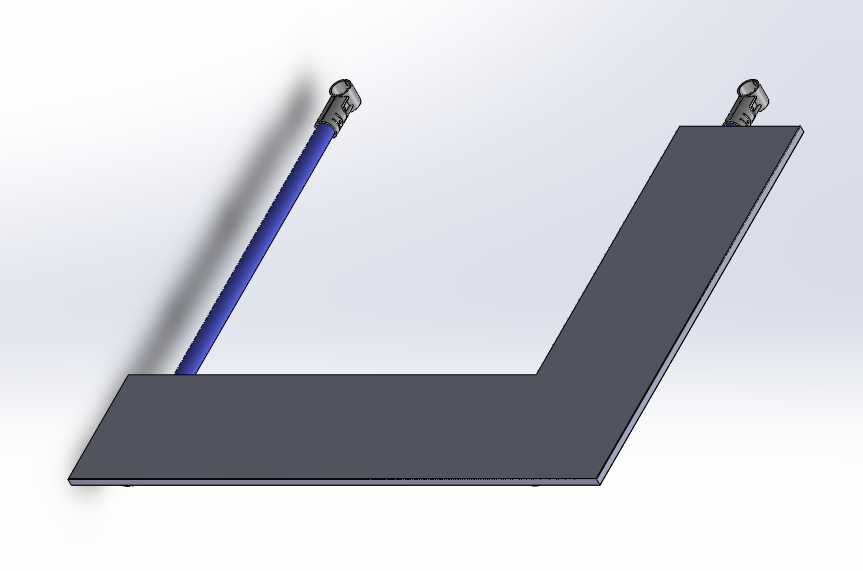

　　在包装车间的后段打包工序里，捆扎工位的物料排布效率一直是影响整线节拍的细碎痛点——不少工厂在使用ATS2000这类通用型捆扎设备时，往往直接将待捆扎的纸箱、周转件堆放在设备旁的普通工作台甚至地面上，操作人员需要反复弯腰整理散件、对齐捆扎位置，不仅单工位动作冗余多，还容易出现捆扎带偏移、工件磕碰的问题，这款配套的工位桌面就是针对这类现场问题做的适配结构。从实际使用场景来看，它直接对接捆扎机的进料侧工位，L型的台面板结构刚好贴合捆扎机的机身侧边轮廓，不会额外占用车间通道的通行空间，台面板的平面度控制在普通工装的常规公差范围内，表面做了哑光硬质处理，避免塑料周转箱或者纸质包装箱在台面上滑动时产生刮屑，

　　也不会因为长期摩擦留下难以清理的捆扎带残胶。两根带快装接头的支撑杆是整个结构的核心连接部件，杆身采用硬质工程塑料材质，重量比同规格金属杆件轻六成以上，日常拆装调整不需要借助额外工具，上端的快锁接头可以直接卡入捆扎机机身预设的安装孔位，不需要对原有设备做打孔、焊接等二次改装，不会破坏原厂设备的结构强度，下端和台面板的连接位置做了嵌入式的定位槽，安装时只需要将杆端对准槽位卡入即可，单人两分钟内就能完成整套结构的装拆，方便后期根据不同批次工件的捆扎需求调整台面的伸出长度。设计的时候没有做多余的加强筋或者凸起挡边，整个台面板边缘做了R3的圆角倒钝处理，避免操作人员在推送物料时被锐边划伤，台面的承载能力按照常规后段打包的工件重量设计，

　　单平米承载可以满足80kg以内的周转箱堆叠需求，完全覆盖普通电商、五金、汽配行业的捆扎工件重量范围。安装边界上，整套结构的外伸尺寸刚好匹配操作人员站立时的手臂活动范围，不需要探身就可以将台面上的工件直接推送至捆扎机的捆扎工位，L型的转角位置刚好对应操作人员的站立位，待捆扎的工件可以沿着长边台面依次排布成整齐的单列，推送时不需要反复调整位置，顺着台面就能直接滑入捆扎位置，相比普通的平置工作台，单捆扎动作的辅助时间可以缩短近三分之一。很多现场改造的时候会忽略这类工位辅件的适配性，要么直接用角铁焊接简易支架，要么采购通用型的工作台，要么尺寸过大挤占通道，要么高度不匹配导致操作人员需要抬升工件推送，

　　这款结构的支撑杆长度是按照ATS2000捆扎机的工作台面高度做的匹配设计，安装完成后台面和捆扎机的进料平面完全齐平，工件推送过程中不会出现卡顿、跌落的问题，杆身的塑料材质也不会在和设备机身接触的时候刮掉设备表面的喷涂层，长期使用也不会出现锈蚀掉屑污染包装工件的问题。针对部分需要频繁切换捆扎规格的车间，这套结构的台面板没有做固定的绑带导向槽，操作人员可以根据待捆扎工件的尺寸，自行在台面上粘贴临时的定位挡块，不会因为预设的固定结构限制不同规格工件的排布，转角位置的内圆角处理也避免了小尺寸工件卡在转角缝隙里的问题，日常清理台面的时候只需要用抹布顺着平面擦拭即可，没有容易积灰的缝隙或者死角。从结构建模的角度来看，整个部件没有复杂的曲面特征，台面板采用等厚的板材结构，支撑杆是等截面的杆类特征，快装接头的卡扣位置做了1度的拔模斜度，不管是采用3D打印打样验证，还是开模做批量注塑件，或者直接采用板材切割加工做现场临时改制，都可以快速实现，不需要复杂的加工工艺，对于设备运维人员或者车间工装设计人员来说，参考这套结构做适配调整的门槛很低，只需要根据自身使用的捆扎机安装孔位调整支撑杆的间距和长度，就可以快速适配不同型号的捆扎设备，解决工位物料排布散乱的实际问题。
